/ / FP-POMPENREEKS / / /
7. Verse olie toevoegen. Er wordt aangeraden om olietype: SAE
15W40 te gebruiken. Bij gelijkwaardige kwaliteit en
viscositeit kan ook een ander merk smeermiddel worden
gebruikt. Benodigde oliehoeveelheid zie Tabel
3 Oliehoeveelheid.
Type
L 2
L 3/L3V
L 4V
Tabel 3 Oliehoeveelheid
9.5.3
Bouwvorm L1
Groefkogellager niet bijsmeren, maar compleet vervangen.
►
– Bij constante bedrijfsomstandigheden wijst een verhoging
van de stroomopname, van het geluidsniveau resp. van de
trilling op slijtage. Ten gevolge daarvan een uitwisseling van
het groefkogellager doorvoeren.
Bouwvorm
L1
Tabel 4 Lagervethoeveelheid bouwvorm L1
Voorwaarde
– Pompkop is gedemonteerd.
– Motor met koppeling is gedemonteerd.
Procedure
27

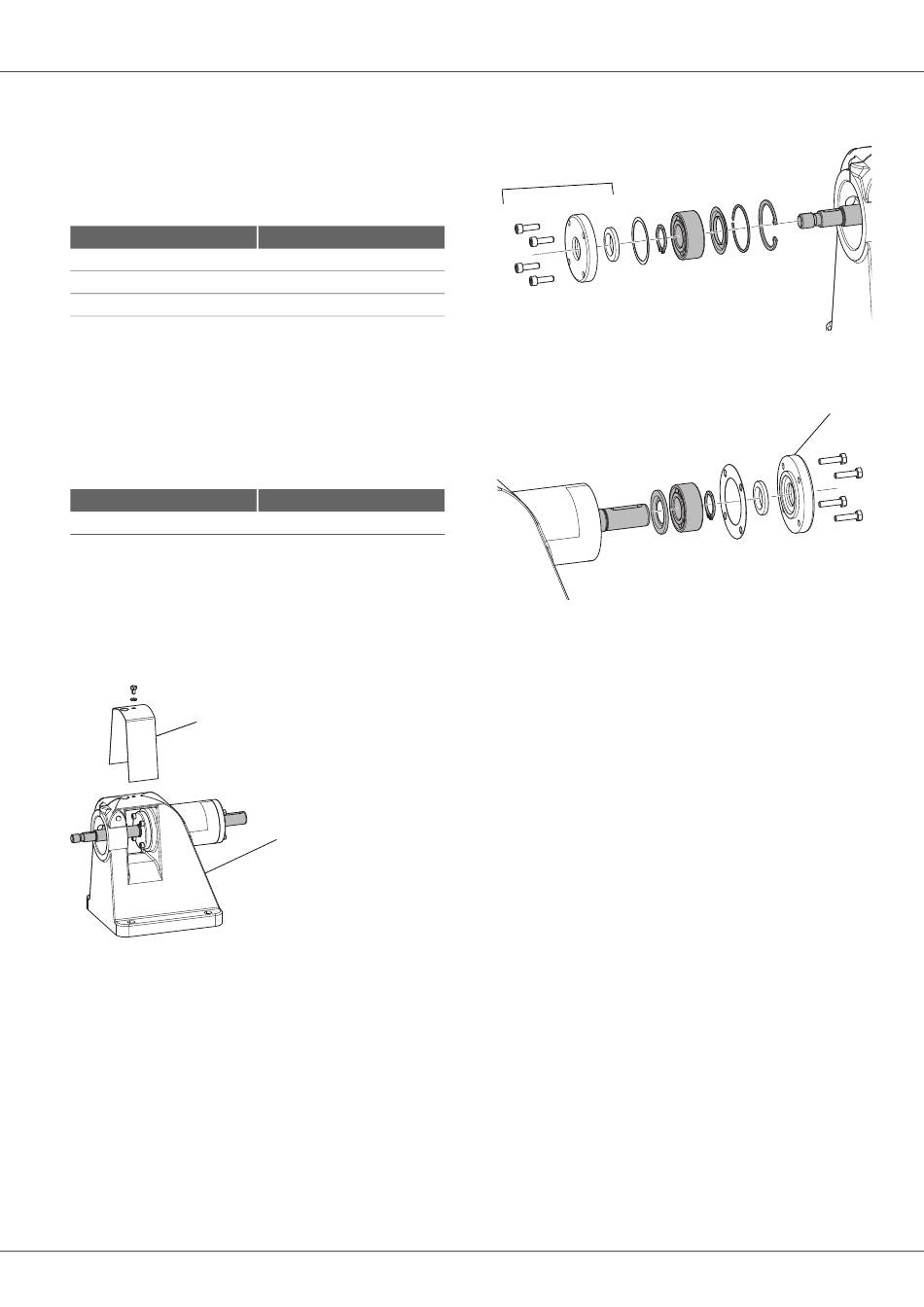

Fig. 20
Afdekking van het lagerblok verwijderen
1. Afdekking (27) van het lagerblok (28) verwijderen.
16
Oliehoeveelheid
1 liter
3 liter
13 liter
Hoeveelheid lagervet
10 g
28
29
Fig. 21
Bouwvorm L1, pompas, op pompzijde
2. Lagerdeksel (29) op pompzijde demonteren.
Fig. 22
Bouwvorm L1, pompas, op motorzijde
3. Lagerdeksel (30) op motorzijde demonteren.
4. As richting pompkop drukken.
Aanwijzing: alle op de beide bovenstaande figuren in het
grijs weergegeven onderdelen blijven op de as.
5. Oppervlakken van alle delen reinigen en op beschadiging
controleren. Indien nodig vervangen.
6. Hoekcontactkogellager bijsmeren. Er wordt aangeraden om
lagervettype: JAX HALO-Guard FG-2 of als alternatief een wit
NSF H1-vet te gebruiken. Bij gelijkwaardige kwaliteit en
viscositeit kan ook een ander merk smeermiddel worden
gebruikt. Zie Tabel 4 Lagervethoeveelheid bouwvorm L1.
7. Pompas met lager in het lagerblok drukken.
8. Lagerdeksel op de motorzijde monteren.
9. Lagerdeksel op pompzijde monteren.
10. Afdekking (27) monteren.
9.5.4
Bouwvorm KF
►
Groefkogellager niet bijsmeren, maar compleet vervangen.
– Bij constante bedrijfsomstandigheden wijst een verhoging
van de stroomopname, van het geluidsniveau resp. van de
trilling op slijtage. Ten gevolge daarvan een uitwisseling van
het groefkogellager doorvoeren.
►
Cilinderrollager met lagervet smeren.
30
