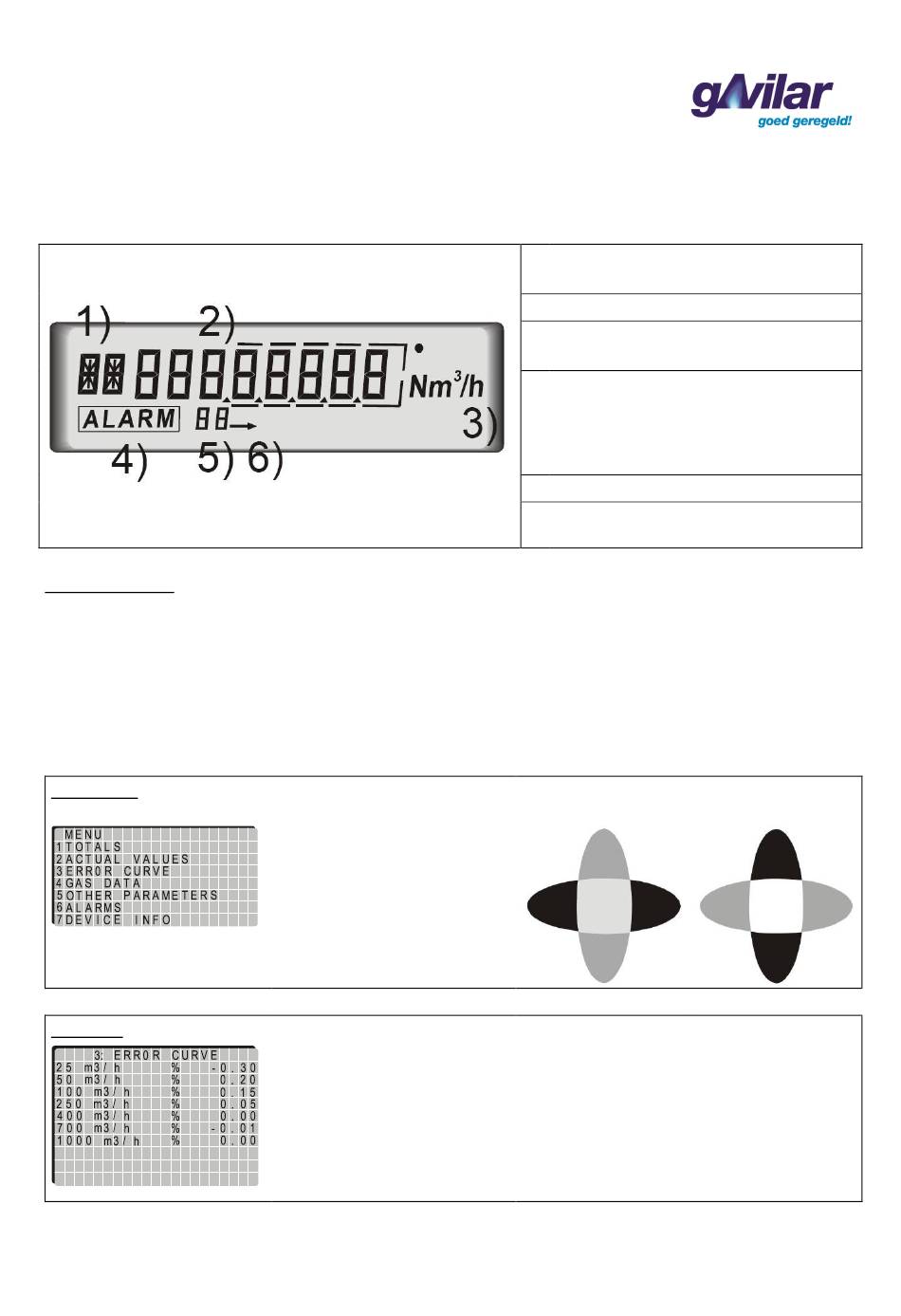

1.2 Display
In het gAVC 1200 display worden de systeemwaarden weergegeven. De waarden worden elke 5 seconde
bijgewerkt.
Verder wordt hier weergegeven of er een alarm actief is, wanneer er impulsen geteld worden etc.
Grafische display
Menustructuur kan worden ingesteld volgens gebruikerswensen.
Het grafische display bestaat uit 7 hoofdmenu onderdelen. Voor elk onderdeel kan er 1 of meerdere
submenu's worden gecreëerd.
Submenu's leiden tot een datalocatie, vooraf ingestelde datalijst of een volgend submenu.
Bij aflevering zijn er standaard menu's ingesteld.
Grafisch display: Standaard opbouw
Hoofdmenu
Submenu
D.m.v. de pijltjestoetsen kunt u
"omhoog" en "omlaag" scrollen
door de menupunten en
wisselen tussen hoofdmenu en
submenu's.
GA-02.031-NL-10.04.18
Pagina 4 van 16
1) Symbool voor de weergegeven waarde.
Bijv.: Vb = Herleid volume
2) Gemeten waarde
3) De eenheid van de gemeten waarde.
Bijv.: Nm3 = Herleid volume.
4) Het ALARM-symbool dat wordt
weergegeven indien er een alarm
aanwezig is. Het ALARM-symbool kan
worden geactiveerd vanuit het
configuratie programma (gAVC Config).
5) Niet in gebruik.
6) Impuls indicator. De pijl knippert elke
keer als er een impuls geteld wordt.
Scroll Links en
Rechts
Scroll Omhoog en
Omlaag
