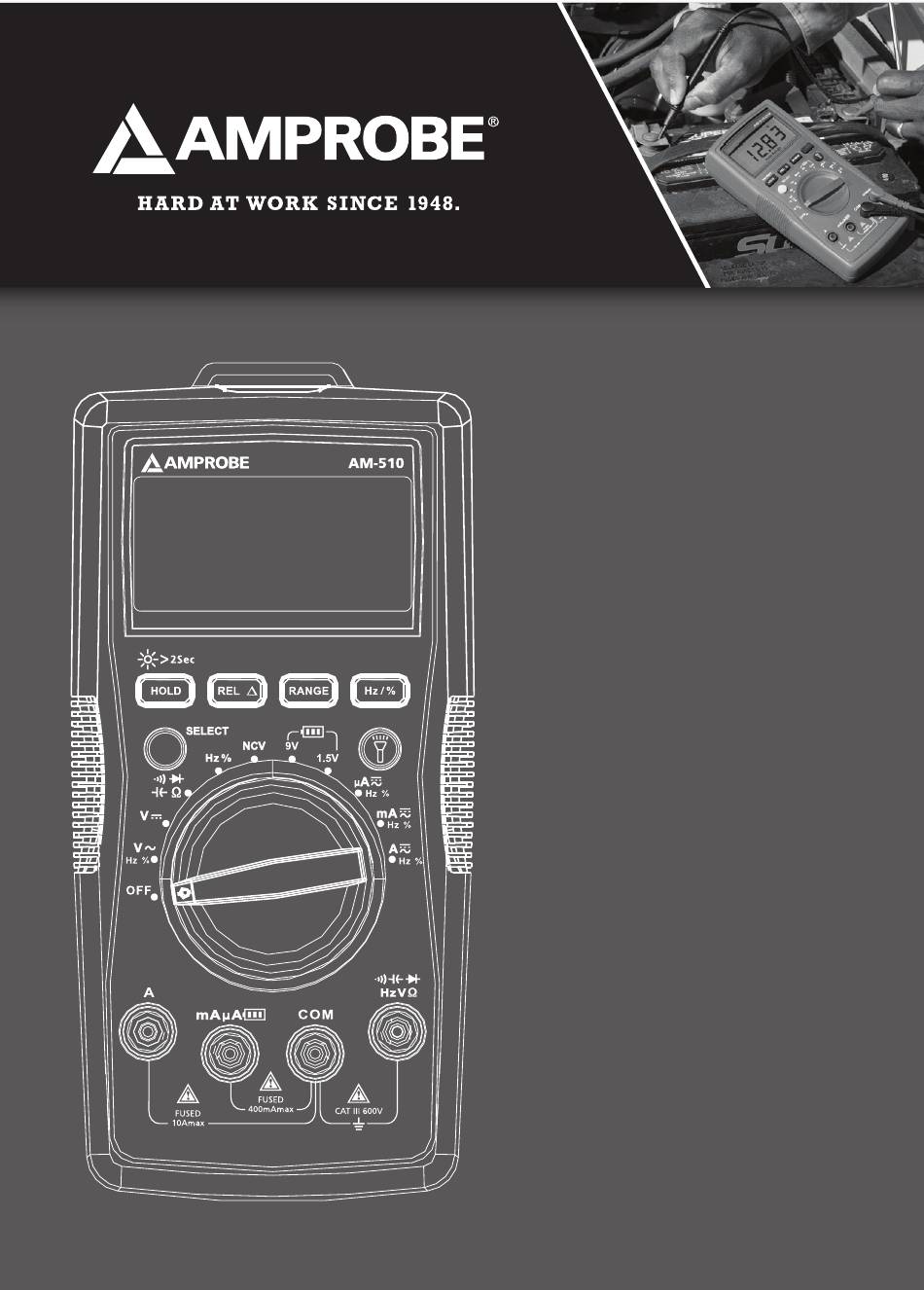

- Pagina 1 AM-510 Commercial / Residential Multimeter AM-510-EUR Digital Multimeter Gebruikershandleiding...
-
Pagina 2: Am-510-Eur Digitale Multimeter
AM-510 Commerciële / Thuismultimeter AM-510-EUR Digitale multimeter Gebruikershandleiding 2/2012, Rev.2 ©2012 Amprobe Test Tools. Alle rechten voorbehouden. Gedrukt in China... - Pagina 3 Beperkte garantie en beperking van aansprakelijkheid Uw Amprobe-product is vrij van defecten in materiaal en fabricage gedurende één jaar vanaf de aankoopdatum behalve wanneer de plaatselijke wetgeving anders vereist. Deze garantie dekt geen zekeringen, wegwerpbatterijen of schade door ongelukken, verwaarlozing, misbruik, verandering, vervuiling, of abnormale gebruiksomstandigheden.
- Pagina 4 AM-510 commerciële/ thuismultimeter AM-510-EUR digitale multimeter Zaklamp Zaklampknop LCD-scherm Draaischakelaar Functieknoppen Knop SELECT Ingang voor spannings-, frequentie-, diode-, capaciteits-, weerstand- en continuïteitsmeting COM-aansluiting (retour) voor alle metingen Ingang voor batterijtest en AC/DC mA- of μA-meting Ingang voor AC/DC A-meting tot 10A...
- Pagina 5 Schermweergave De meter selecteert het bereik met de beste resolutie Negatieve meting Wisselstroom Indicator batterij bijna leeg Data hold Diodetest Continuïteitstest Relatieve nulmodus Contactloze spanning Meeteenheden Bedrijfscyclus Meeteenheid voor spanning Batterijtest...
-
Pagina 6: Inhoudsopgave
AM-510 commerciële/ thuismultimeter AM-510-EUR digitale multimeter INHOUD SYMBOOL ......................2 INFORMATIE VOOR UW VEILIGHEID ..............2 UITPAKKEN EN CONTROLEREN ................3 FUNCTIES .......................4 METINGEN UITVOEREN ..................5 AC- en DC-spanning meten ................6 AC- en DC-stroom meten ..................7 Meetweerstand ....................8 Continuïteit meten ...................9 Diode meten ......................9 Meting capaciteit ....................10... -
Pagina 7: Symbool
SYMBOLEN Let op! Risico op elektrische schok. � Let op! Zie de uitleg in deze handleiding Wisselstroom (AC) Gelijkstroom (DC) De apparatuur is beschermd door dubbele of versterkte isolatie Aarde (massa) Hoorbare toon Batterij � Voldoet aan de Europese richtlijnen �... -
Pagina 8: Waarschuwing: Lees Dit Voor Het Gebruik
• Verwijder testsnoeren van de meter voordat u de meterbehuizing of batterijdeur opent. UITPAKKEN EN CONTROLEREN De De doos moet het volgende bevatten: AM-510 of AM-510-EUR multimeter Paar testsnoeren 9V (6F22) batterij (geïnstalleerd) Gebruikershandleiding Als een of meer onderdelen beschadigd zijn of ontbreken, moet u het... -
Pagina 9: Functies
De AM-510 / AM-510- EUR beschikt over een ingebouwde zaklamp om de draden in het donker te zien, een standaard en een sondehouder om u die "derde hand" te... -
Pagina 10: Metingen Uitvoeren
METINGEN UITVOEREN X� 1. Gebruik de juiste functie en het juiste bereik voor de metingen. 2. Om mogelijke elektrische schok, lichamelijk letsel of schade aan de meter te vermijden, koppelt u de circuitstroom los en ontlaadt u alle hoogspanningscondensatoren voordat u de weerstand en diode test. 3. -
Pagina 11: Ac- En Dc-Spanning Meten
Display bevriest huidige meting / 2 seconden ingedrukt HOLD / houden om LCD-achtergrondverlichting in te schakelen. Relatieve nulmodus Schakelen tussen handmatig of automatisch bereik. De standaardinstelling is automatisch bereik. Druk om BEREIK te schakelen naar handmatig bereik (selecteerbare resoluties). Houd 2 seconden ingedrukt om terug te keren naar automatisch bereik. -
Pagina 12: Ac- En Dc-Stroom Meten
AC- en DC-stroom meten Druk op de SELECT-knop om de meetfunctie van de AC- of dc-stroom te selecteren. X� Lichamelijk letsel of schade aan de meter voorkomen: 1. Probeer nooit een meting van ingeschakelde stroom wanneer het nullastvermogen tot de aarde meer is dan 600V. 2. -
Pagina 13: Meetweerstand
AC/DC Auto Range /Manual Range Meetweerstand X� Koppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de weerstand test. Op een hogere weerstandsmeting (>1Me), kan het meten enkele seconden duren om een stabiele aflezing te verkrijgen. Indicatie over bereik of open circuit: OL... -
Pagina 14: Continuïteit Meten
Continuïteit meten X� Koppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de continuïteit test. R 1 0 Diode meten X� Koppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de diode test. -
Pagina 15: Meting Capaciteit
Meting capaciteit X� Koppel de circuitstroom los en ontlaad alle hoogspanningscondensatoren voordat u de capaciteit test. Auto Range Meetfrequentie Druk op de knop Hz/% om de functie voor het meten van de frequentie / levenscyclus. X� Om lichamelijk letsel of schade aan de meter te voorkomen, mag u geen spanning van meer dan 600V toepassen. -
Pagina 16: Contactloze Spanningsdetectie
Contactloze spanningsdetectie X� 1. Om lichamelijk letsel of schade aan de meter te voorkomen, mag u niet testen op niet-geïsoleerde hoogspanningsdraden. 2. De zoemer weerklinkt wanneer een spanning van meer dan AC 90V wordt gedetecteerd. Op het scherm verschijnt “OL”. 3. -
Pagina 17: Batterijtest
Nauwkeurigheid ±(% van meting + cijfers) Maximale spanning tussen elke aansluiting en aarde: AC 600Vrms of DC 600V � Zekering voor mA μA-ingang: 0,5A H 660V snelzekering, 6,3×32mm (AM-510) 0,5A H 700V snelzekering, 6,3×32mm (AM-510-EUR) � Zekering voor 10A-ingang: 10A H 660V snelzekering, 6,3x32mm (AM-510) 10A H 600V snelzekering, 6,3x25mm (AM-510-EUR) Maximumweergave: Digitaal 3999 tellingen, updates 3/seconde. -
Pagina 18: Ac-Spanningsmeting
Hoogte: In bedrijf ≤ 2000m Bedrijfstemperatuur: 0°C ~ +40°C (32°F ~ 104°F) Relatieve vochtigheid: 0°C ~ +30°C (32°F ~ 86°F) ≤75%; +30°C ~ +40°C (86°F ~ 104°F) ≤50% Opslagtemperatuur: -10°C ~ +50°C (14°F ~ 122°F) Elektromagnetische compatibiliteit: In een RF-veld van 1V/m = Opgegeven nauwkeurigheid ±5% Batterij: 9V, 6F22, NEDA1604 of equivalent Indicatie batterij bijna leeg:... -
Pagina 19: Continuïteit G : Diodemeting
3. Weerstandmeting Bereik Resolutie Nauwkeurigheid 400,0Ω 0,1Ω ±(1,2%+2 cijfers) 4,000kΩ 1Ω 40,00kΩ 10Ω ±(1,0%+2 cijfers) 400,0kΩ 100Ω 4,000kΩ 1kΩ ±(1,2%+2 cijfers) 40,00MΩ 10kΩ ±(1,5%+5 cijfers) 400Ω bereik: Gemeten waarde = (weergave gemeten waarde) – (kortsluitwaarde van sonde) Spanning open circuit: ca. 0,5 V Overbelastingsbeveiliging: 600Vrms Continuïteit G : Diodemeting... -
Pagina 20: Dc-Stroommeting
1,5V Ca 30Ω ±(1,0%+3 cijfers) Over 1kΩ Overbelastingsbescherming: � F1 0,5A H 660V snelzekering, 6,3×32mm (AM-510) F1 0,5A H 700V snelzekering, 6,3×32mm (AM-510-EUR) Voor bereik 1,5V: Belastingsweerstand is ca. 30Ω. Voor bereik 9V: Belastingsweerstand is ca. 1kΩ 8. DC-stroommeting Bereik... -
Pagina 21: Ac-Stroommeting
Overbelastingsbescherming: � mA /μA-ingang: F1-zekering, 0,5A H 660V snelzekering, 6,3×32mm (AM-510) F1-zekering, 0,5A H 700V snelzekering, 6,3×32mm (AM-510-EUR) 10 A-ingang: F2-zekering, 10A H 660V snelzekering, 6,3x32mm (AM-510) F2-zekering, 10A H 600V snelzekering, 6,3x25mm (AM-510-EUR) 9. AC-stroommeting Bereik Resolutie Nauwkeurigheid 400,0μA 0,1μA... - Pagina 22 Als de meter niet werkt, moet u de batterij, de testsnoeren enz. controleren en vervangen zoals nodig. Controleer het volgende opnieuw: 1. Vervang de zekering of batterij als de meter niet werkt. 2. Raadpleeg de bedieningsinstructies voor mogelijke fouten in de gebruikersprocedure.
-
Pagina 23: Batterij En Zekering Vervangen
4. Verwijder de kapotte zekering en plaats een nieuwe volgens de specificaties. 5. Plaats de behuizing terug en maak de schroef opnieuw vast. Zekeringswaarden mA /μA-ingang: F1-zekering, 0,5A H 660V snelzekering, 6,3×32mm (AM-510) F1-zekering, 0,5A H 700V snelzekering, 6,3×32mm (AM-510-EUR) - Pagina 24 10 A-ingang: F2-zekering, 10A H 660V snelzekering, 6,3x32mm (AM-510) F2-zekering, 10A H 600V snelzekering, 6,3x25mm (AM-510-EUR)
