16. AFSLUITENDE HANDELINGEN

Nadat de vervanging van de straalpijpen uitgevoerd werd, moeten de vlamverdelers, de branderdeksels
en de roosters weer geplaatst worden.
Na de regeling met een ander gas dan dat van de keuring moet het etiket voor de regeling van het gas,
dat werd aangebracht op het toestel, vervangen worden met dat voor het nieuwe gas. Het etiket bevindt
zich in het zakje met de straalpijpen.

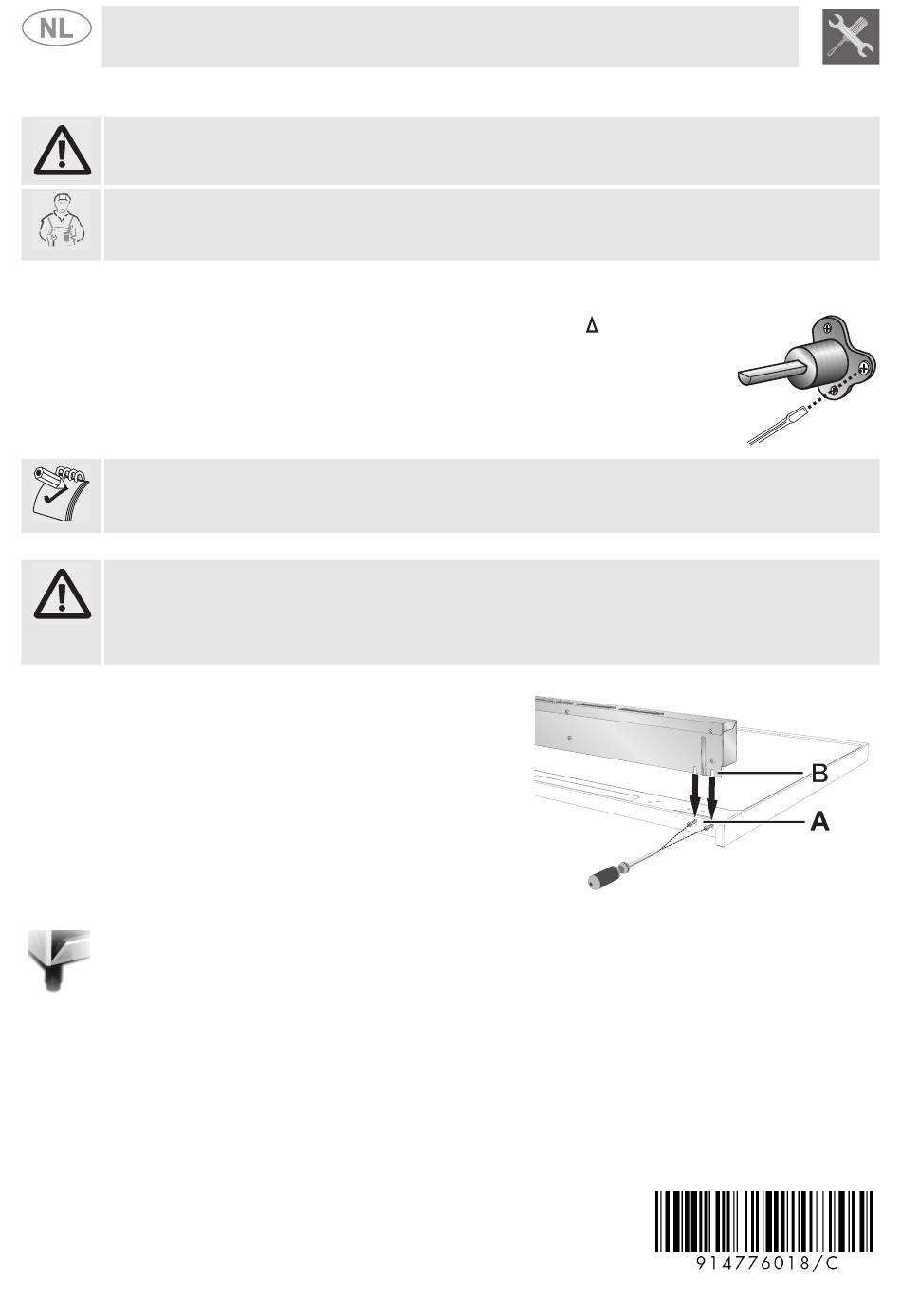

16.1 Regeling van het minimum van de branders van de kookplaat voor
methaangas
Schakel de brander aan en plaats hem op de minimumstand
knop van de gaskraan en handel op de regelschroef die zich aan de kant van het
staafje van de kraan bevindt, tot een regelmatige minimum vlam wordt
verkregen. Monteer de knop weer en controleer de stabiliteit van de vlam van de
brander (wanneer de knop snel van de maximum positie naar de minimum
positie wordt gedraaid, mag de vlam niet doven). Herhaal deze handeling voor
alle gaskranen.
Bij de modellen met een thermokoppel moet de knop voor ongeveer 1 minuut in de minimum positie
ingedrukt gehouden worden, zodat de vlam aanblijft en het veiligheidsmechanisme geactiveerd wordt.
16.2 Regeling van het minimum van de branders van de kookplaat voor vloeibaar gas
Voor de regeling van het minimum met vloeibaar gas moet de schroef naast het staafje van de kraan
volledig in wijzerszin gedraaid worden. De diameters van de bypass van elke brander kan u vinden in de
paragraaf "15.2 Tabel karakteristieken branders en spuitstukken". Na de regeling moet de
beschermingssluiting van de bypass weer geplaatst worden door gebruik te maken van nagellak of een
andere kleefstof.

16.3 Montage van de spatrand achter

De plint moet steeds correct gepositioneerd en
bevestigd worden op het toestel.
1 Los de 4 schroeven (A) die zich op de achterkant
van het vlak bevinden (2 per kant).
2 Positioneer de plint zodanig boven het vlak dat de 4
openingen van de plint (B) overeenkomen met de
schroeven (A).
3 Bevestig de plint op het vlak door de schroeven (A)
vast te draaien.

16.4 Plaatsing en nivellering van het toestel (enkel op sommige modellen)

Na het uitvoeren van de elektrische- en de gasaansluiting moet de oven genivelleerd worden met behulp
van de vier regelbare pootjes. Om een goede bereiding te verkrijgen, is het absoluut noodzakelijk dat het
toetsel correct genivelleerd wordt op de ondergrond. Afhankelijk van het aangekochte model kan de
regeling van de hoogte van de pootjes wijzigen van 70 tot 95 mm en van 110 tot 160 mm. Deze hoogten
duiden de afstand aan van het hoogste punt (vaste gedeelte) tot het laagste punt van het pootje
(regelbare gedeelte dat op de grond rust).
