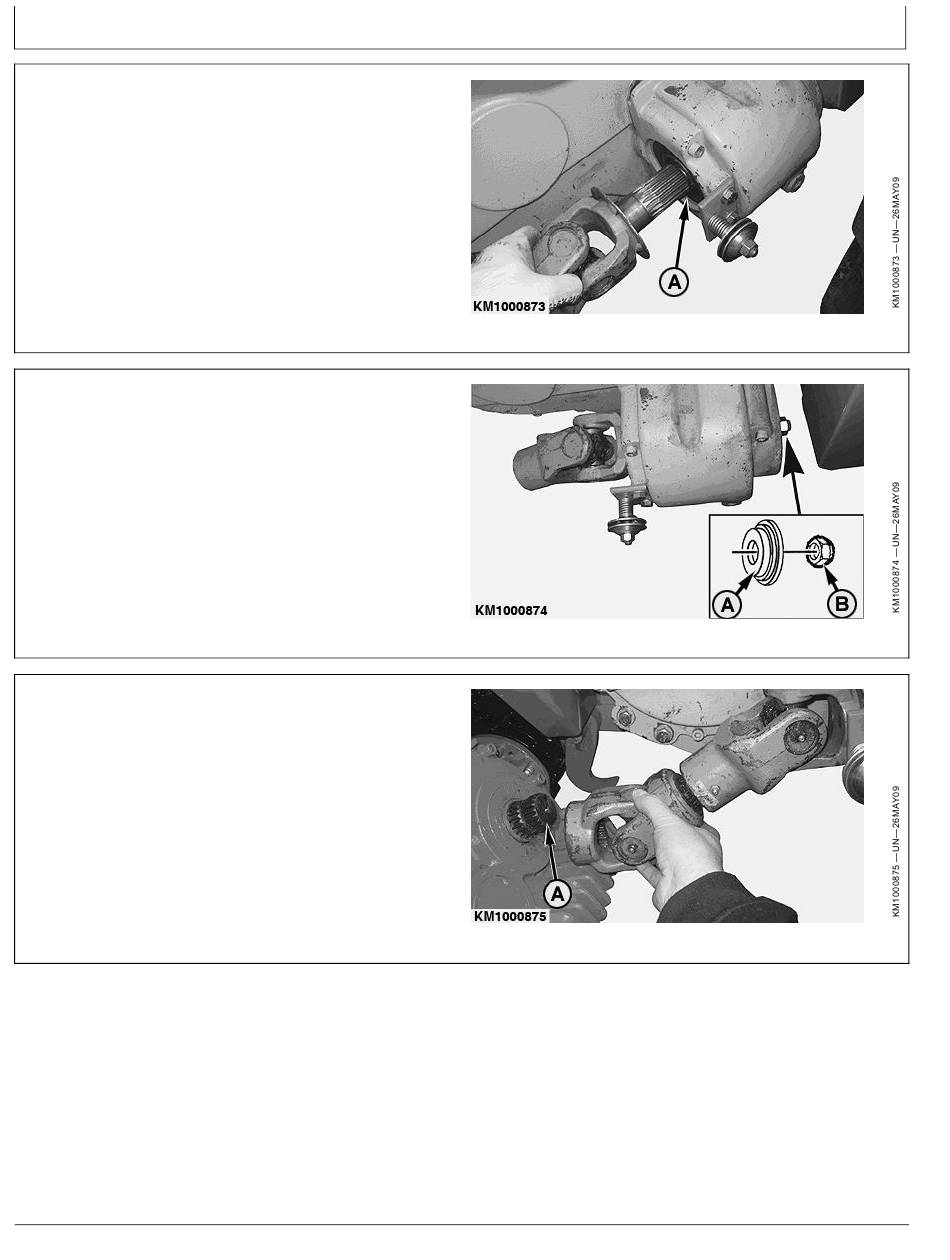

3. Monteer eerst de kruiskoppelingas in de bus met
splinesvertanding bus (A) voor de aandrijving van het
roterend voorzetstuk op de veldhakselaar.
A—Bus met spievertanding
4. Borg de kruiskoppelingsas met bus (A) en borgmoer
(B).
A—Bus
5. Monteer het andere einde van de aandrijfas op het
transmissiehuis (A) van het roterend voorzetstuk.
A—Transmissie
Montage op een CLAAS-veldhakselaar
B—Borgmoer
