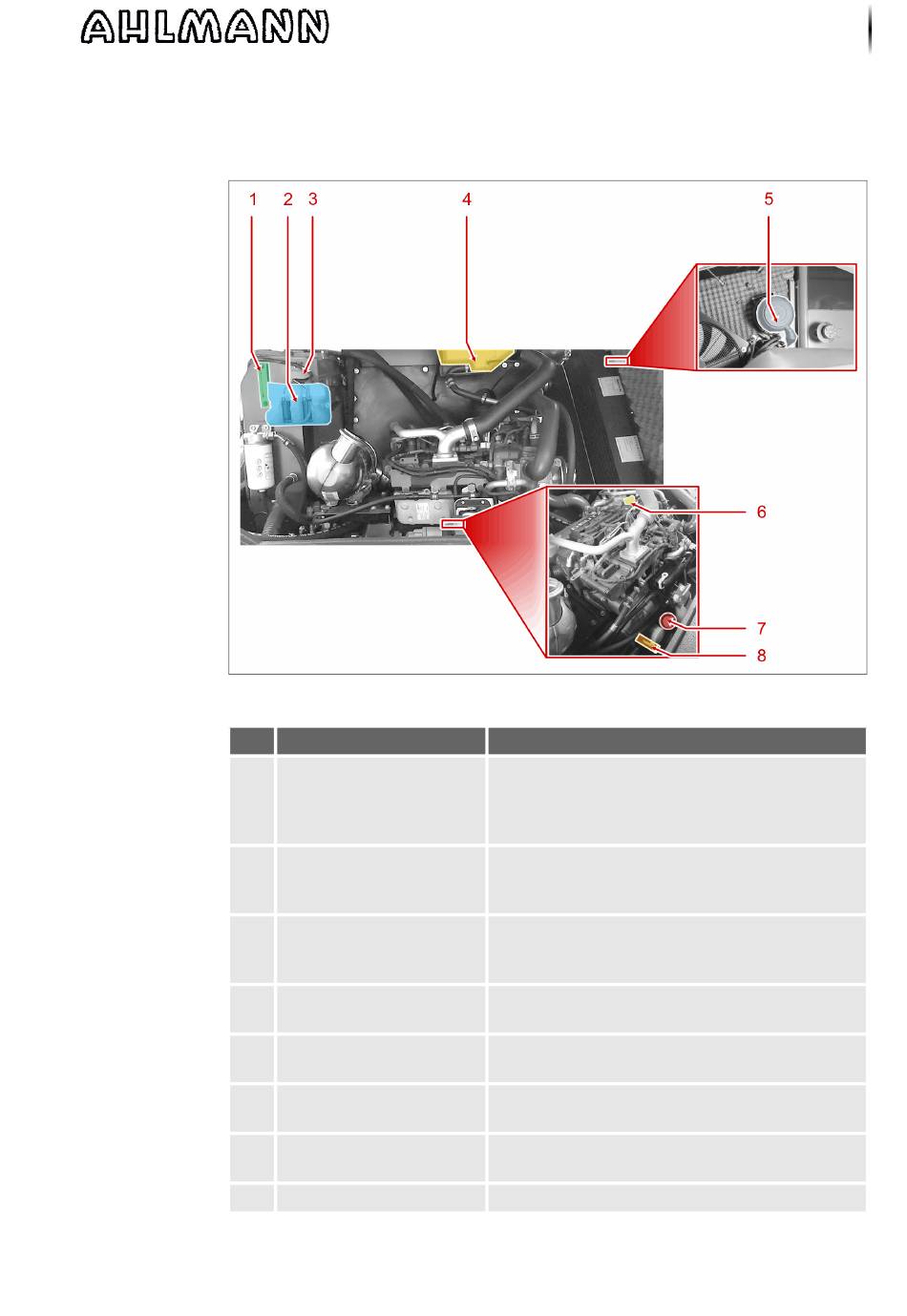

Overzicht – motorruimte - vooraanzicht
Legenda
Nr.
1
2
3
4
5
6
7
8
AZ 150f Originele bedieningshandleiding 27-4-2016 5400936 0 SERIE NL
Motorruimte
Benaming
Kijkglas
Ruitensproeiervloeistoftank De ruitensproeiervloeistoftank bevat de ruiten-
Hydraulische-olietank
Koelvloeistofexpansiere-
servoir
Luchtfilter
1. Motorolievulpijp
2. Motorolievulpijp
Oliepeilstok
Functie
Via het kijkglas kan het peil van de hydraulische
olie in de tank worden gecontroleerd. Bij inge-
schoven cilinders moet het kijkglas voor minimaal
de helft gevuld zijn.
sproeiervloeistof of het antivriesmiddel voor de
voor- en achterruit van de wiellader.
De hydraulische-olietank bevat de hydraulische
olie voor het complete hydraulische systeem van
de wiellader.
Reservoir voor de koelvloeistof van de motor.
Het luchtfilter verwijdert vuildeeltjes uit de aange-
zogen omgevingslucht.
Via de vulpijp wordt motorolie in de motorolietank
bijgevuld.
Via de vulpijp wordt motorolie in de motorolietank
bijgevuld.
Dient voor de controle van het motoroliepeil.
Motorruimte
