NL
TOUCH E3
• 50 master-apparaten voor verwarmen/koelen
(thermostaten) en 50 slave-apparaten voor
verwarmen/koelen (ontvangers).

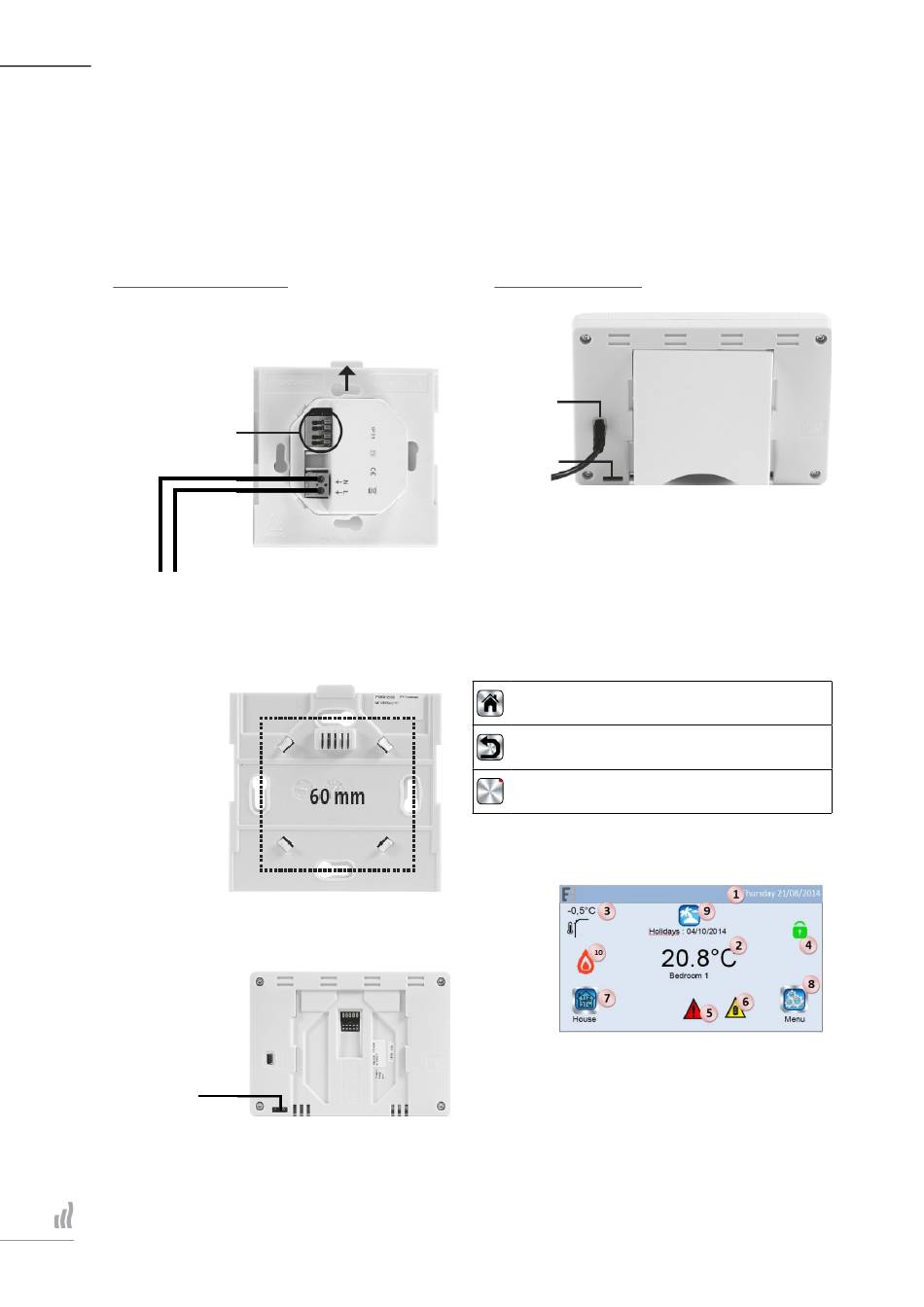

INSTALLATIE
A. Montage aan de muur
1. Sluit de voeding aan als hieronder
beschreven:
NIET GEBRUIKEN
VOEDING 85-265 V - 50/60 HZ
2. Schroef de voedingseenheid aan de muur.
Let goed op: de tab moet aan de bovenkant
zitten!
3. Zet de schakelaar op de ingeschakelde stand
(ON).
AAN/UIT
4. Monteer de centrale unit op de voedings-
eenheid en schuif deze op de onderzijde om
vast te klemmen. De centrale unit Touch E3 is
klaar voor gebruik.
2
|
• 25 AAN/UIT-apparaten met weekprogramma
met stappen van 15 minuten.
• Het kan zijn dat u een signaalversterker moet
gebruiken als u de RF-reeks wilt uitbreiden.
B. Installatie op tafel
KABEL
AAN/UIT
Sluit de centrale unit aan op de kabel (5V, 1A)
en monteer vervolgens de voetsteun. Zet de
schakelaar op de ingeschakelde stand (ON).
De centrale unit Touch E3 is klaar voor gebruik.
ALGEMENE SYMBOLEN
Terug naar het hoofdmenu
Terug naar het vorige scherm
Toetsen met een rode stip dienen langer te
worden ingedrukt (min. 5 tellen)
HOOFDSCHERM
1. Datum.
2. Geeft de tijd weer of de ruimtetemperatuur (T°)
van de kamer of zone. Maak uw keuze door op
het middelste gedeelte van het scherm te
drukken.
3. Sensor buitentemperatuur.
4. Schermvergrendeling. Door lang te drukken
wisselt u tussen vergrendeld en niet vergrendeld.
5. Storingsmelding voor het systeem (RF, limieten,
Touch E3 - handleiding centrale unit - 09/2017
