BEWAREN VOOR TOEKOMSTIG GEBRUIK
P.O. Box 368 – 908 West Main
Laurel, MT VS 59044
telefoon 800-548-7341
telefoon 406-628-8231
fax 406-628-8354
HANDBEDIEND ROTATIE/KANTELAPPARAAT
(LEVERBAAR MET AFSTANDSBEDIENING)
LEES ALLE INSTRUCTIES EN VEILIGHEIDSVOORSCHRIFTEN
ONTWORPEN VOOR PROFESSIONELE MATERIAALVERPLAATSERS
BEDIENINGSINSTRUCTIES
MRT411LDC2 afgebeeld
DC-SPANNING
MET DUBBEL VACUÜMSYSTEEM
VOORDAT U DIT HEFAPPARAAT GEBRUIKT
MODELNUMMERS: MRT49DC2
MRT4HV11DC2, MRT411LDC2
SERIENUMMER: ___________
(zie label met serienummer en noteer nummer hier)
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor WPG MRT49DC2
Samenvatting van Inhoud voor WPG MRT49DC2
- Pagina 1 BEWAREN VOOR TOEKOMSTIG GEBRUIK BEDIENINGSINSTRUCTIES P.O. Box 368 – 908 West Main MODELNUMMERS: MRT49DC2 Laurel, MT VS 59044 MRT4HV11DC2, MRT411LDC2 telefoon 800-548-7341 telefoon 406-628-8231 SERIENUMMER: ___________ fax 406-628-8354 (zie label met serienummer en noteer nummer hier) MRT411LDC2 afgebeeld HANDBEDIEND ROTATIE/KANTELAPPARAAT DC-SPANNING MET DUBBEL VACUÜMSYSTEEM...
-
Pagina 3: Inhoudsopgave
INHOUDSOPGAVE SPECIFICATIES ....................... 3 VEILIGHEID ........................4 BEDIENINGSFUNCTIES ....................5 MONTAGE ........................7 .................. 10 ONFIGURATIE ZUIGVLAKFRAME WIJZIGEN Uitschuifarmen aanbrengen/verwijderen en vacuümzuigvlakken herpositioneren .............. 11 Secundaire rotatieaanslagen gebruiken ..........................12 BEDOELD GEBRUIK ....................... 13 ....................... 13 ASTEIGENSCHAPPEN ........................14 ERKOMGEVING .................... - Pagina 4 ........................... 30 ESTSCHEMA Functionele tests ..................................30 Beladingstest ..................................31 ..........................31 CCUTEST ........................32 CCU OPLADEN ............33 EST WAARSCHUWINGSZOEMER VOOR VERMOGENSVERLIES .................... 33 NDERHOUD VACUÜMZUIGVLAKKEN Vacuümzuigvlak t.o.v. wrijvingscoëfficiënt last ........................33 Zuigvlakken controleren ................................ 34 Zuigvlakken reinigen ................................34 ..........................
-
Pagina 5: Specificaties
De MRT4-DC2-hefapparaten, die zijn bedoeld om met een kraan of andere hefuitrusting te worden gebruikt, houden de last tijdens het heffen vast door middel van een vacuüm en bieden voor lastmanoeuvres handbediende rotatie van 360° en handbediende kantelbewegingen van 90°. Modelnummer: MRT49DC2 MRT4HV11DC2 MRT411LDC2 Vacuümzuigvlakken: nominale diameter 9" [23 nominale diameter 10"... -
Pagina 6: Veiligheid
VEILIGHEID De volgende veiligheidsvoorschriften moeten in acht worden genomen om de operator en anderen te beschermen tegen mogelijke gevaren. Draag uitrusting voor persoonlijke bescherming die geschikt is voor het materiaal waarmee u werkt. Volg de richtlijnen van de beroepsvereniging. Bedien het hefapparaat in omstandigheden die zijn goedgekeurd voor het ontwerp (zie BEDOELD GEBRUIK: W ERKOMGEVING Bedien geen hefapparaat dat beschadigd of defect is of waaraan onderdelen ontbreken. -
Pagina 7: Bedieningsfuncties
BEDIENINGSFUNCTIES Opmerking: De hieronder afgebeelde onderdelen zijn onderstreept wanneer deze voor het eerst in elk gedeelte verschijnen. 1 BEDIENINGSHENDEL 8 KANTELVRIJGAVEHENDEL 2 VACUÜMVOORRAADRESERVOIRS 9 ACCU 3 ROTATIEVRIJGAVEHENDEL 10 UITSCHUIFARM 4 ACCULADER 11 VACUÜMZUIGVLAK met VERSTELBAAR ZUIGVLAKMONTAGESTUK 5 HEFSTANG 12 ROTATIESLIJTPLAAT 6 HEFBEUGEL 13 Behuizing met VACUÜMPOMP en -SCHAKELAARS 7 INSTRUCTIEKOKER... - Pagina 8 13 LUCHTFILTERS 14 VACUÜMMETERS 15 WAARSCHUWING VERMOGENSVERLIES ACCU 16 VACUÜMHEFLAMPJE 17 WAARSCHUWINGSZOEMER LAAG VACUÜM/VERMOGENSVERLIES 18 VOEDINGSINDICATIELAMPJE (blauw) 19 VOEDINGSSCHAKELAAR 20 VRIJGAVEKNOP 21 AANBRENGKNOP 22 INSCHAKELKNOP 23 ACCUTESTSCHAKELAAR 24 ACCUMETER Rev 1.3/10-16 MRT4-DC2: #35071DCH...
-
Pagina 9: Montage
MONTAGE 1) Open de transportcontainer en verwijder alle hulpmiddelen voor borging of bescherming van het vacuümhefapparaat. Bewaar de container en de hulpmiddelen om te gebruiken wanneer het hefapparaat moet worden vervoerd. 2) Hang het hefapparaat als volgt aan een hijskraan op: Kies de hefuitrusting (kraan en takel, indien van toepassing) die is gekwalificeerd om het van het hefapparaat plus het t van het hefapparaat te kunnen tillen (zie... - Pagina 10 Bevestig vervolgens de haak van de hefuitrusting aan de hefbeugel zoals afgebeeld. Zorg ervoor dat de haak van de hefuitrusting met een borgvergrendeling wordt aangebracht om te voorkomen dat de hefbeugel onder bepaalde omstandigheden eraf schuift. Opmerking: Let erop dat de haak de last niet kan raken; gebruik zo nodig een strop of ander tuigage.
- Pagina 11 5) Sluit de stekkers aan zoals afgebeeld. 6) Voer de - en s uit voordat u het hefapparaat in gebruik neemt (zie ONDERHOUD: T ESTSCHEMA Rev 1.3/10-16 MRT4-DC2: #35071DCH...
-
Pagina 12: Configuratie Zuigvlakframe Wijzigen

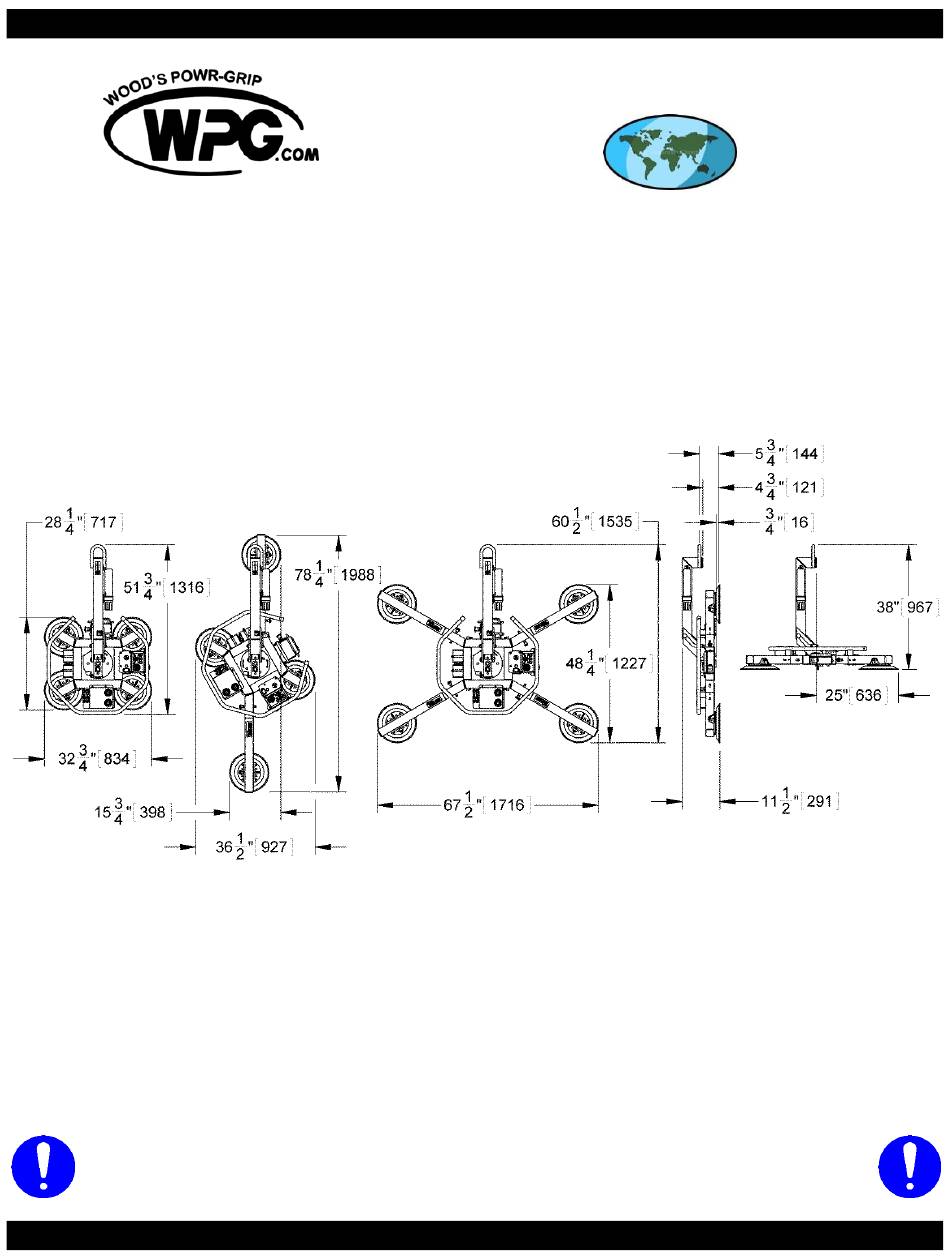

ONFIGURATIE ZUIGVLAKFRAME WIJZIGEN Drie configuraties van het zuigvlakframe komen tegemoet aan verschillende lastafmetingen (zie SPECIFICATIES: n ). De diverse configuraties ontstaan door het aanbrengen of verwijderen van de uitschuifarmen en door het herpositioneren van de verstelbare zuigvlakmontagestukken (zie ü ü n verderop): 1) Kies een configuratie waarbij het lastvlak optimaal wordt ondersteund en het overhangen van de last wordt geminimaliseerd. -
Pagina 13: Uitschuifarmen Aanbrengen/Verwijderen En Vacuümzuigvlakken Herpositioneren
Uitschuifarmen aanbrengen/verwijderen en vacuümzuigvlakken herpositioneren 1) Verwijder de splitpenloze haakpen waarmee het verstelbare zuigvlakmontagestuk aan het zuigvlakframe is bevestigd. 2) Verwijder het vacuümzuigvlak van het zuigvlakframe. 3) Plaats de uitschuifarm in het zuigvlakframe. 4) Gebruik een splitpenloze haakpen om de uitschuifarm vast te zetten. 5) Positioneer het zuigvlakmontagestuk op de uitschuifarm. -
Pagina 14: Secundaire Rotatieaanslagen Gebruiken
Secundaire rotatieaanslagen gebruiken Met een tweede set secundaire rotatieaanslagen kan de hefstang loodrecht blijven ten opzichte van het zuigvlakframe bij gebruik in lineaire configuratie: 1) Draai de 2 bouten los waarmee de rotatieslijtplaat is vastgezet, zie afbeelding. 2) Draai de slijtplaat 30° om deze uit te lijnen met de secundaire rotatieaanslagen. 3) Haal de bouten stevig aan. -
Pagina 15: Bedoeld Gebruik
BEDOELD GEBRUIK ASTEIGENSCHAPPEN Dit hefapparaat is NIET bedoeld voor het heffen van gevaarlijke materialen, zoals explosieven of radioactieve stoffen. De operator dient te controleren of het hefapparaat geschikt is om elke last te tillen in overeenstemming met de volgende vereisten: •... -
Pagina 16: Werkomgeving
rubberverbindingen leverbaar; neem contact op met Wood's Powr-Grip of een erkende dealer voor meer informatie. ERKOMGEVING De operator dient te bepalen of het hefapparaat geschikt is voor een bepaalde werkomgeving in overeenstemming met de volgende vereisten: Gebruik het hefapparaat nooit in een gevaarlijke omgeving. •... -
Pagina 17: Bediening
BEDIENING LVORENS HET HEFAPPARAAT TE GEBRUIKEN De operator dient te bepalen of het hefapparaat geschikt is om elke gewenste taak uit te voeren (zie SPECIFICATIES en BEDOELD GEBRUIK). Bovendien moeten alle volgende voorbereidingen zijn afgerond voordat er een last wordt geheven. Veiligheidsmaatregelen nemen Lees alle instructies en veiligheidsvoorschriften voordat u dit hefapparaat gebruikt. - Pagina 18 Let erop dat het alarm op de plaats van de operator goed boven het omgevingsgeluid te horen is. Een waarschuwingszoemer voor laag vacuüm/vermogensverlies geeft een geluidsalarm als deze mogelijk gevaarlijke situaties zich voordoen. Draai aan de sluiter zoals afgebeeld om het alarmvolume af te stellen.
-
Pagina 19: Voorbereiding Op Gebruik Van Optioneel Afstandsbedieningssysteem
Voorbereiding op gebruik van optioneel afstandsbedieningssysteem Het optionele afstandsbedieningssysteem is uitgerust met een radio-ontvanger, een radiozender en een stroboscooplamp zoals afgebeeld. Als deze optie op het hefapparaat aanwezig is, kan de operator de aanbreng- en vrijgavefuncties van het hefapparaat op een afstand tot 250 ft [76 m] inschakelen, als er tenminste een rechtstreekse zichtlijn bestaat tussen het hefapparaat en de statusindicatie (zie ONDERHOUD: T... -
Pagina 20: Zuigvlakken Aanbrengen Op Een Last
UIGVLAKKEN AANBRENGEN OP EEN LAST Hefapparaat op de last plaatsen 1) Zorg ervoor dat de contactvlakken van de last en alle vacuümzuigvlakken schoon zijn (zie ONDERHOUD: O NDERHOUD VACUÜMZUIGVLAKKEN 2) Centreer het zuigvlakframe van het hefapparaat op de last zoals afgebeeld, om onbedoelde rotatie of kanteling te voorkomen (zie L of L verderop). -
Pagina 21: Hefapparaat Opstarten
Hefapparaat opstarten Plaats de voedingsschakelaar van het hefapparaat in de stand AAN ( ), zoals afgebeeld (voedingsindicatielampje licht op). Schakel tijdens het heffen nooit de voeding uit. Houd de voedingsschakelaar in de AAN-stand bij het heffen van een last. Door een stroomonderbreking kan de last vrijkomen met mogelijk letsel bij de operator of anderen als gevolg (zie L AST OPTILLEN EN VERPLAATSEN... -
Pagina 22: Zuigvlakken Afdichten Tegen De Last
Zuigvlakken afdichten tegen de last Druk op de aanbrengknop ( ) op het hefapparaat zoals afgebeeld. Houd de aanbrengfunctie tijdens het heffen geactiveerd. Als het hefapparaat is uitgerust met een afstandsbedieningssysteem, druk dan op de aanbrengknop ( ) op de radiozender. De vacuümpomp begint onmiddellijk door de vacuümzuigvlakken lucht aan te zuigen en de waarschuwingszoemer laag vacuüm geeft een geluidsalarm tot het hefapparaat voldoende vacuüm heeft opgewekt om het maximale lastgewicht te tillen (zie L... -
Pagina 23: Vacuümniveau Op Optimale Oppervlakken
Vacuümniveau op optimale oppervlakken Wanneer het hefapparaat wordt bevestigd aan schone, gladde, niet-poreuze lastvlakken, moet dit op elke vacuümmeter in het groene bereik een vacuümniveau kunnen handhaven, behalve indien gebruikt op grote hoogten (zie SPECIFICATIES: e ). Zo niet, zorg er dan voor dat de bijbehorende vacuümschakelaar correct wordt afgesteld (zie DIGITALE ONDERHOUDSHANDLEIDING VACUÜMSCHAKELAARS AFSTELLEN in... -
Pagina 24: Last Optillen En Verplaatsen
AST OPTILLEN EN VERPLAATSEN De hefstang moet voor het tillen van de last verticaal worden geplaatst (zie K ANTELEN Waarschuwingszoemer en heflampje interpreteren n van een hefapparaat is gekwalificeerd bij een vacuümniveau van 16" Hg [-54 kPa] (zie SPECIFICATIES). Wanneer het hefapparaat dit niveau heeft bereikt, wordt de waarschuwingszoemer laag vacuüm uitgeschakeld en wordt automatisch het groene vacuümheflampje... -
Pagina 25: Hefapparaat En Last Bedienen
Maak geen gebruik van het hefapparaat totdat de oorzaak van het vacuümverlies is vastgesteld. Als de pomp met tussenposes van tien minuten of minder werkt terwijl het hefapparaat is bevestigd aan schone, gladde, niet-poreuze materialen, bevindt de lekkage zich waarschijnlijk in het vacuümsysteem. -
Pagina 26: Last Op Zijn Kant Draaien
AST OP ZIJN KANT DRAAIEN Schakel nooit tegelijkertijd zowel de rotatievergrendeling als de kantelvergrendeling uit. Dit hefapparaat is niet ontworpen voor het gelijktijdige gebruik van rotatie- en kantelfuncties. Het tegelijkertijd uitschakelen van zowel de rotatievergrendeling als de kantelvergrendeling kan tot onbeheerste en onverwachte bewegingen van de last leiden, waardoor de operator gewond kan raken en de last kan beschadigen. -
Pagina 27: Last Kantelen
AST KANTELEN Schakel nooit tegelijkertijd zowel de rotatievergrendeling als de kantelvergrendeling uit. Dit hefapparaat is niet ontworpen voor het gelijktijdige gebruik van rotatie- en kantelfuncties. Het tegelijkertijd uitschakelen van zowel de rotatievergrendeling als de kantelvergrendeling kan tot onbeheerste en onverwachte bewegingen van de last leiden, wat beschadiging van de last of letsel tot gevolg kan hebben. -
Pagina 28: Zuigvlakken Losmaken Van De Last
UIGVLAKKEN LOSMAKEN VAN DE LAST Zorg ervoor dat de last volledig wordt ondersteund voordat de vacuümzuigvlakken worden vrijgegeven. 1) Zorg ervoor dat de last in rust is en volledig wordt ondersteund. 2) Houd de inschakelknop ( ) en de vrijgaveknop ( ingedrukt (zie afbeelding) om lucht in de vacuümzuigvlakken te brengen en de vacuümafdichting snel te verbreken. -
Pagina 29: N A Gebruik Van Het Hefapparaat
4) Voordat een andere last wordt geheven, moet de k worden uitgevoerd (zie ONDERHOUD: I NSPECTIESCHEMA A GEBRUIK VAN HET HEFAPPARAAT Plaats de voedingsschakelaar in de stand UIT ( ), zoals afgebeeld (voedingsindicatielampje gaat uit). Let op: Plaats het hefapparaat niet tegen oppervlakken die de vacuümzuigvlakken kunnen verontreinigen of beschadigen. -
Pagina 30: Onderhoudsvoorzieningen
ONDERHOUDSVOORZIENINGEN VOEDINGSSCHAKELAAR ACCUMETER ACCUTESTSCHAKELAAR CIRCUITONDERBREKER VACUÜMSCHAKELAARS KEERKLEP VACUÜMSCHAKELAARS LUCHTFILTERS VACUÜMMETERS HOUDER WAARSCHUWING VERMOGENSVERLIES ACCU VACUÜMHEFLAMPJE WAARSCHUWINGSZOEMER LAAG VACUÜM/ VERMOGENSVERLIES Rev 1.3/10-16 MRT4-DC2: #35071DCH... -
Pagina 31: Onderhoud
ONDERHOUD Zorg ervoor dat de accu is losgekoppeld voordat onderhoud wordt uitgevoerd. ONDERHOUDSHANDLEIDING nr. 36100 Opmerking: Raadpleeg indien van toepassing. NSPECTIESCHEMA Voer regelmatig controles uit aan de hand van het volgende periodieke schema. Als een storing wordt opgemerkt, corrigeer deze dan voordat u het hefapparaat gaat gebruiken (zie zo nodig de ONDERHOUDSHANDLEIDING ) en voer de eerstvolgende regelmatige controle uit. -
Pagina 32: Elke Regelmatig Periodiek Heftaak
Actie Elke Regelmatig Periodiek heftaak Als het hefapparaat is uitgerust met een afstandsbedieningssysteem, voer dan de T uit. AFSTANDSBEDIENINGSSYSTEEM Controleer het hefapparaat volledig op zichtbare sporen van loszitten, overmatige slijtage, vervorming, barsten, overmatige corrosie, deuken in constructiedelen of functionele onderdelen, inkepingen of een storing die gevaar kan opleveren. -
Pagina 33: Beladingstest
Beladingstest Toon aan dat het hefapparaat 100% van zijn n kan tillen (zie SPECIFICATIES) met behulp van een werkelijke last of via een vergelijkbare simulatie. Maak gebruik van de volgende methode voor het testen met een werkelijke last: 1) Plaats een testlast met geschikte L (zie BEDOELD GEBRUIK) op een stabiele ASTEIGENSCHAPPEN ondersteuning. -
Pagina 34: Accu Opladen
CCU OPLADEN Laad de accu zo spoedig mogelijk op wanneer de accumeter een kleinere restcapaciteit aangeeft Let op: Zorg ervoor dat de voedingsschakelaar in de UIT- (zie A voorafgaand). CCUTEST stand staat. Bepaal de ingangsspanning aangegeven op de acculader en sluit de lader aan op een geschikte voedingsbron. -
Pagina 35: Test Waarschuwingszoemer Voor Vermogensverlies
EST WAARSCHUWINGSZOEMER VOOR VERMOGENSVERLIES De waarschuwingszoemer voor vermogensverlies wordt gevoed door een onafhankelijke accu, die kan worden getest wanneer het hefapparaat niet werkt of aan een last is bevestigd: Druk op de accutestschakelaar (zie afbeelding) en luister naar het alarm. Als het alarm geen geluid maakt, moet de accu worden vervangen. -
Pagina 36: Zuigvlakken Controleren
Zuigvlakken controleren Controleer elke vacuümzuigvlak regelmatig op de volgende onvolkomenheden (zie eerdere I - en T ) en NSPECTIE ESTSCHEMA corrigeer deze voordat u het hefapparaat gaat gebruiken. • Verontreinigingen op het zuigvlak (1) of de afdichtranden (2) (zie Uiteenzetting over n verderop). -
Pagina 37: Vacuümtest
ACUÜMTEST Test het vacuümsysteem regelmatig op lekkage (zie eerdere I - en T NSPECTIE ESTSCHEMA 1) Reinig elk vacuümzuigvlak (zie O n ). NDERHOUD VACUÜMZUIGVLAKKEN 2) Gebruik een testlast met een gewicht gelijk aan het n (zie SPECIFICATIES) en een schoon, glad, niet-poreus oppervlak in combinatie met andere geschikte L (zie BEDOELD GEBRUIK). -
Pagina 38: Test Afstandsbedieningssysteem
EST AFSTANDSBEDIENINGSSYSTEEM Als het hefapparaat is uitgerust met een afstandsbedieningssysteem, voer dan deze test uit in de omgeving waar het hefapparaat gewoonlijk wordt gebruikt. Activeer met de radiozender een voor een alle functies op de afstandsbediening. Wijzig de locatie en de afstand van de zender met betrekking tot het hefapparaat enkele malen om te garanderen dat de zendsignalen effectief blijven onder wisselende omstandigheden. -
Pagina 39: Vervangingsonderdelenlijst
VERVANGINGSONDERDELENLIJST Voorraadnr. Beschrijving Aantal 65211 Keerklep - 1/8 NPT 64716 Acculader - 0,8 A - 240 Vac - Australisch type 64715 Acculader - 0,8 A - 240 Vac 64714 Acculader - 0,8 A - 100 / 120 Vac 64664 Accu - 12 Vdc - 7 Ah 54392 Accuconnector - dubbele kabel 49646T... -
Pagina 40: Beperkte Garantie
BEPERKTE GARANTIE Powr-Grip producten zijn zorgvuldig vervaardigd, grondig geïnspecteerd in de diverse productiefasen en afzonderlijk getest. De producten zijn gegarandeerd vrij van gebreken in fabricage en materialen gedurende een periode van één jaar vanaf de datum van aankoop. Als tijdens de garantieperiode een probleem optreedt, volg dan de instructies hieronder om service onder garantie aan te vragen. - Pagina 41 Rev 1.3/10-16 MRT4-DC2: #35071DCH...
