Elektrische installatie

4.7 Aansluiting netvoeding

•
Selecteer de kabelgrootte op basis van de
ingangsstroom van de frequentieomvormer. Zie

8.1 Elektrische gegevens voor de maximale

kabelgroottes.
•
Volg de nationale en lokale voorschriften ten
aanzien van kabelgroottes op.
Procedure
1.
Sluit de 3-fasige netvoedingskabels aan op klem
L1, L2 en L3 (zie Afbeelding 4.9).
2.
Afhankelijk van de configuratie van de apparatuur
zal het ingangsvermogen worden aangesloten op
de voedingsingangsklemmen of de netschakelaar.
3.
Aard de kabel overeenkomstig de aardingsin-
structies in 4.3 Aarding.
4.
Als de frequentieomvormer wordt gevoed via een
geïsoleerde netbron (IT-net of zwevende
driehoekschakeling) of TT/TN-S met één zijde
geaard (geaarde driehoekschakeling), moet u
zorgen dat 14-50 RFI-filter is ingesteld op Uit om
schade aan de tussenkring te voorkomen en de
aardcapaciteitsstromen te beperken overeen-
komstig IEC 61800-3.

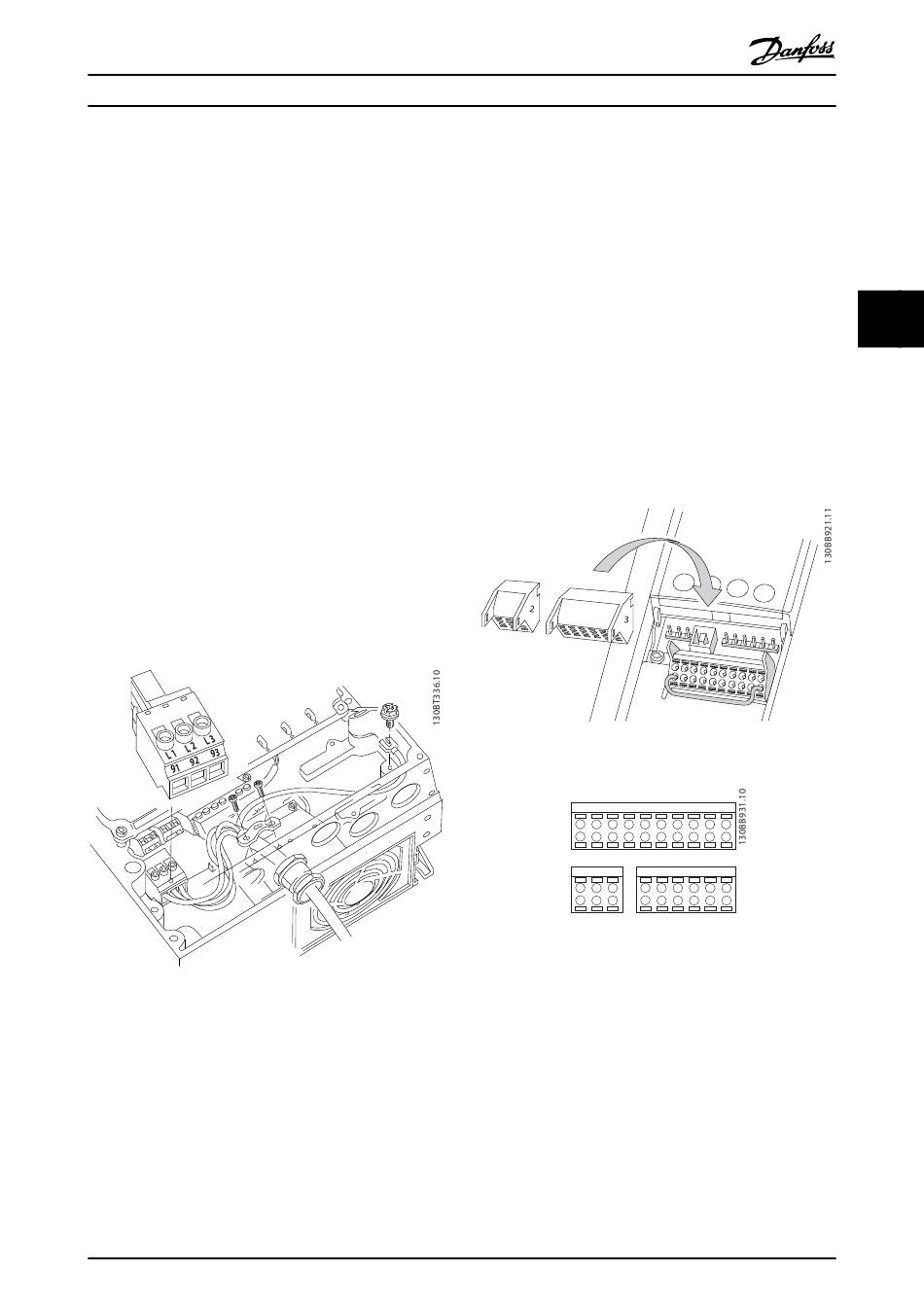

Afbeelding 4.9 Netvoeding aansluiten
®
VLT
HVAC Drive Bedieningshandleiding

4.8 Stuurkabels

•
•

4.8.1 Stuurklemtypen

Afbeelding 4.10 toont de verwijderbare connectoren van de
frequentieomvormer. De functies en standaardinstellingen
van de klemmen worden in het kort besproken in
Tabel 4.3.
Afbeelding 4.10 Stuurklemposities
Afbeelding 4.11 Klemnummers
•
•
MG11AJ10 – Rev. 2013-10-10
Isoleer stuurkabels van hoogvermogencompo-
nenten in de frequentieomvormer.
Wanneer de frequentieomvormer op een
thermistor is aangesloten, moet u ervoor zorgen
dat de stuurkabels van de thermistor
afgeschermd en versterkt/dubbel geïsoleerd zijn.
Een 24 V DC-voeding wordt aanbevolen.
1
12 13 18 19 27 29 32 33 20 37
2
3
61 68 69
39 42 50 53 54 55
Connector 1 biedt vier programmeerbare digitale
ingangsklemmen, twee extra digitale klemmen
die te programmeren zijn als ingang of als
uitgang, een 24 V DC-voedingsklem en een
gemeenschappelijke klem voor optionele, door de
klant geleverde 24 V DC-spanning.
Connector 2 omvat de klemmen (+)68 en (-)69
voor een RS-485-aansluiting voor seriële
communicatie.
4
4
1
17
4
