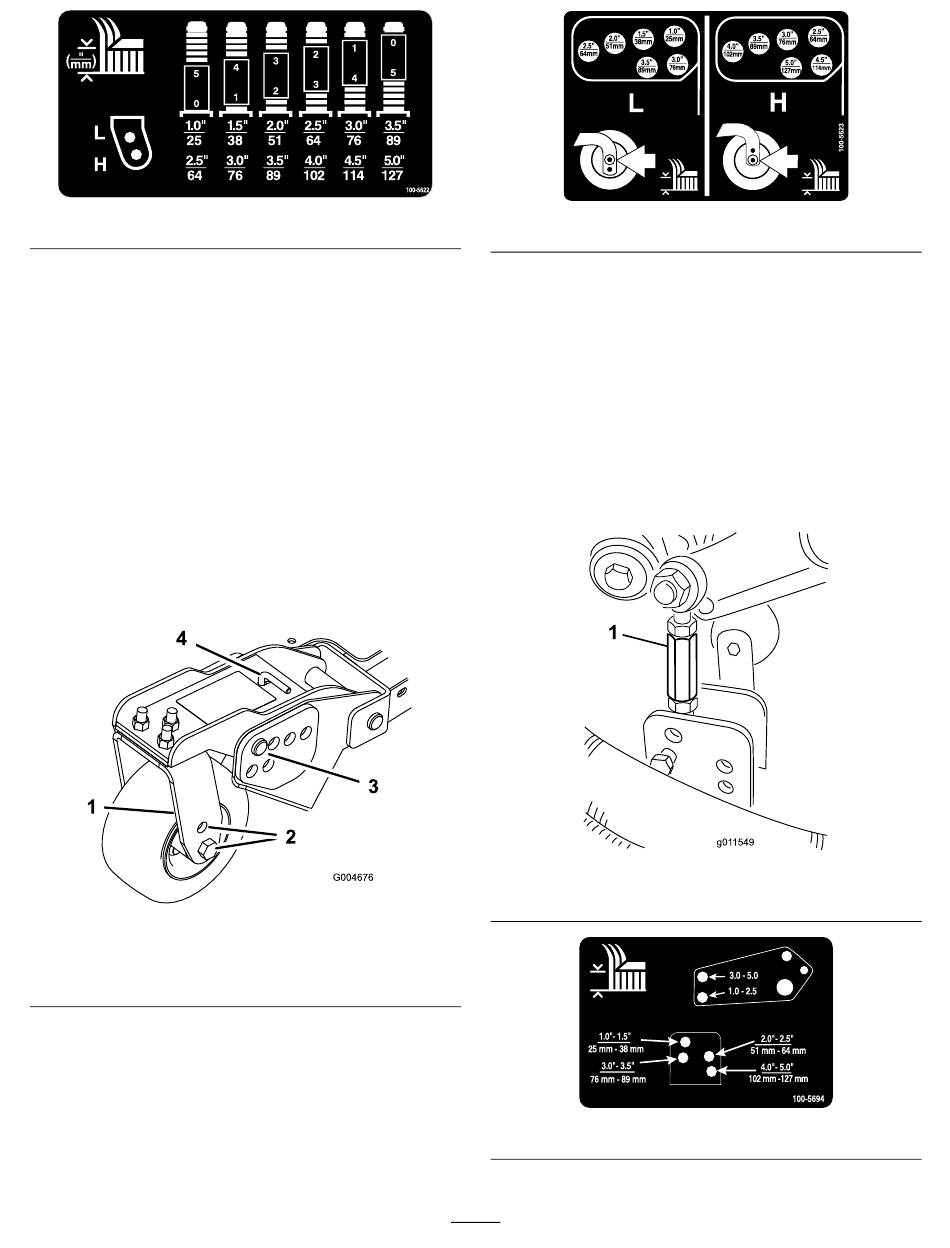

Figuur 21
3. Druk de zwenkwielas door de zwenkwielarm.
Plaats de opvulstukken (zoals deze oorspronkelijk
zijn geplaatst) en de overige afstandsblokken op de
spilas. Monteer het klemkapje om alles goed vast
te zetten.
4. Verwijder de R-pennen en de gaffelpennen uit de
zwenkwieldraaiarmen (Figuur 22).
5. Draai de spanstang om de draaiarm hoger of lager
te zetten totdat de openingen zich recht voor de
gewenste openingen in de maaihoogtebeugel van het
maaidekframe bevinden (Figuur 22 en Figuur 23).
6. Plaats de gaffelpennen en monteer de R-pennen.
7. Draai de spanstang (met de hand) linksom zodat er
druk op de afstelling staat.
Figuur 22
1. Zwenkwieldraaiarm
2. Montage-openingen van
as
3. Gaffelpen en R-pen
4. Spanstang
8. Verwijder de R-pennen en de gaffelpennen waarmee
de verbindingen van de demper zijn bevestigd
aan de beugels van het maaidek (Figuur 24).
Houd de openingen in de verbinding van de
demper recht voor de gewenste openingen in de
maaihoogtebeugel in het maaidekframe (Figuur 25).
Plaats de gaffelpennen en monteer de R-pennen.
Belangrijk: De lengte van de verbinding van
de demper mag nooit worden versteld. De
lengte tussen het midden van de openingen
moet 13,7 cm zijn.
1. Verbinding van demper
28
Figuur 23
Figuur 24
Figuur 25
