05.36. elektronica
05.36.a. CPU
led van
verwarmingselement
van de boiler
niveaumeters instant
product
220V uitgang naar
verwarmingselement
boiler
230 V ingang
05.36.b. printplaat van
het display
05.36.c. flashkaart
05.36.d.
uitbreidingskaart
MAN2100106 uitg. 02 d.d. 31-08-2012

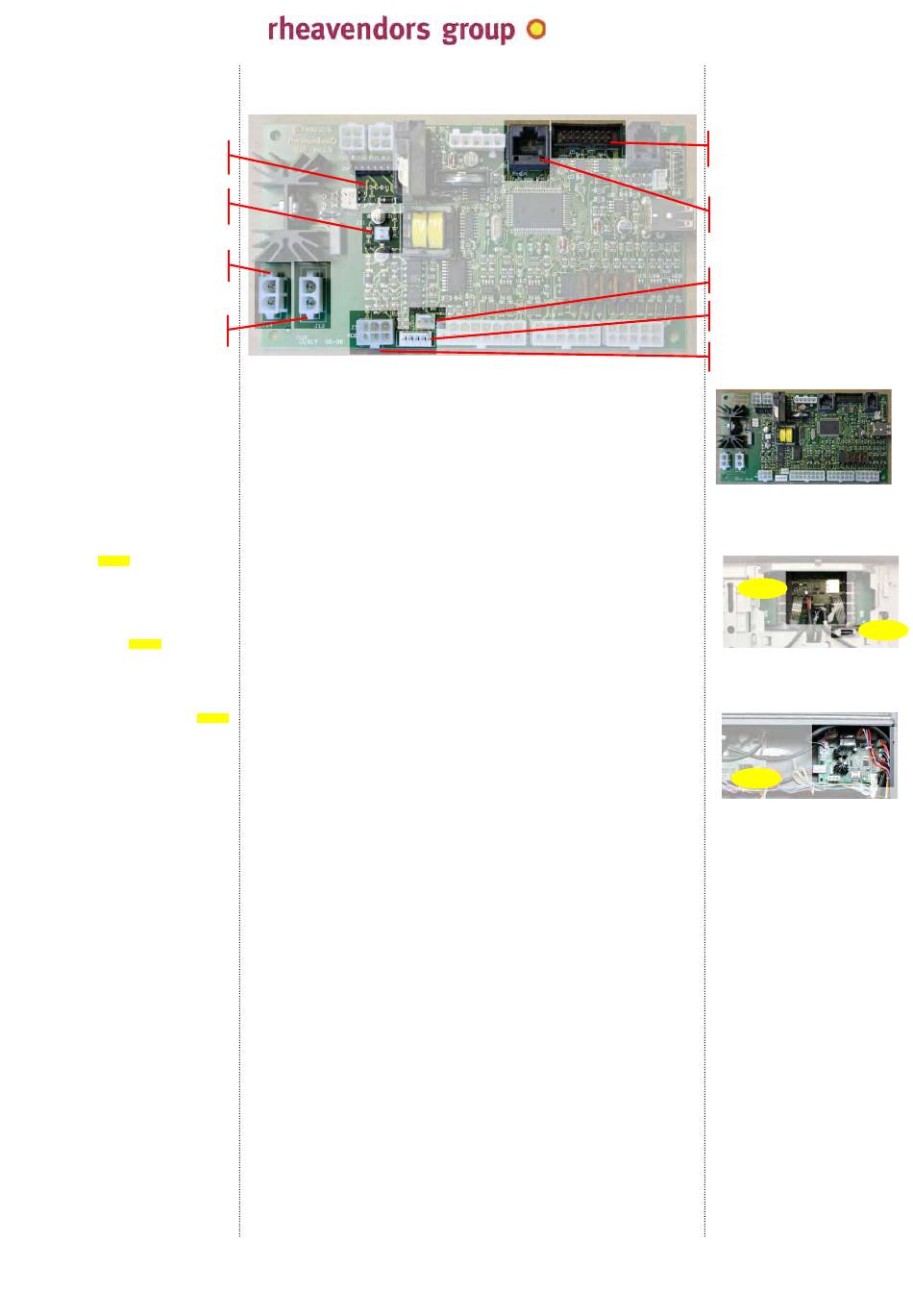

Het CPU-bord regelt de werking van de machine. Hier bevinden de
machineprogramma's zich. De kaart is aan het frame bevestigd met
vier kaartsteunen.
De telefoonkabel dient als verbinding met de flash key (zie 05.14.
en 05.36.c.) terwijl de displaykabel de signaaluitwisseling met de
selectietoetsen en het display in de deur verzorgt (zie 05.02. en
05.03.). De temperatuursondekabel is van de machinebedrading
gescheiden, zodat de sonde eenvoudig kan worden verwijderd.
De boilerled gaat branden wanneer u het verwarmingselement van
de boiler activeert.
De printplaat van het display is bevestigd in de deur en geeft de
signalen van de druktoetsen door en geeft de berichten weer. Een
platte kabel verbindt de printplaat van het display met de CPU.
Bevindt zich in de deur, onder de oranje kap (zie 05.14.). De
flashkaart stelt te gebruiker in staat de flash key in te voeren om
de machine te programmeren (zie 09.06.).
De uitbreidingskaart, die zich alleen in E-machines bevindt, is
benodigd om de motor van de zetgroep, de koffiemaler en de
zetkamer aan te sturen.
