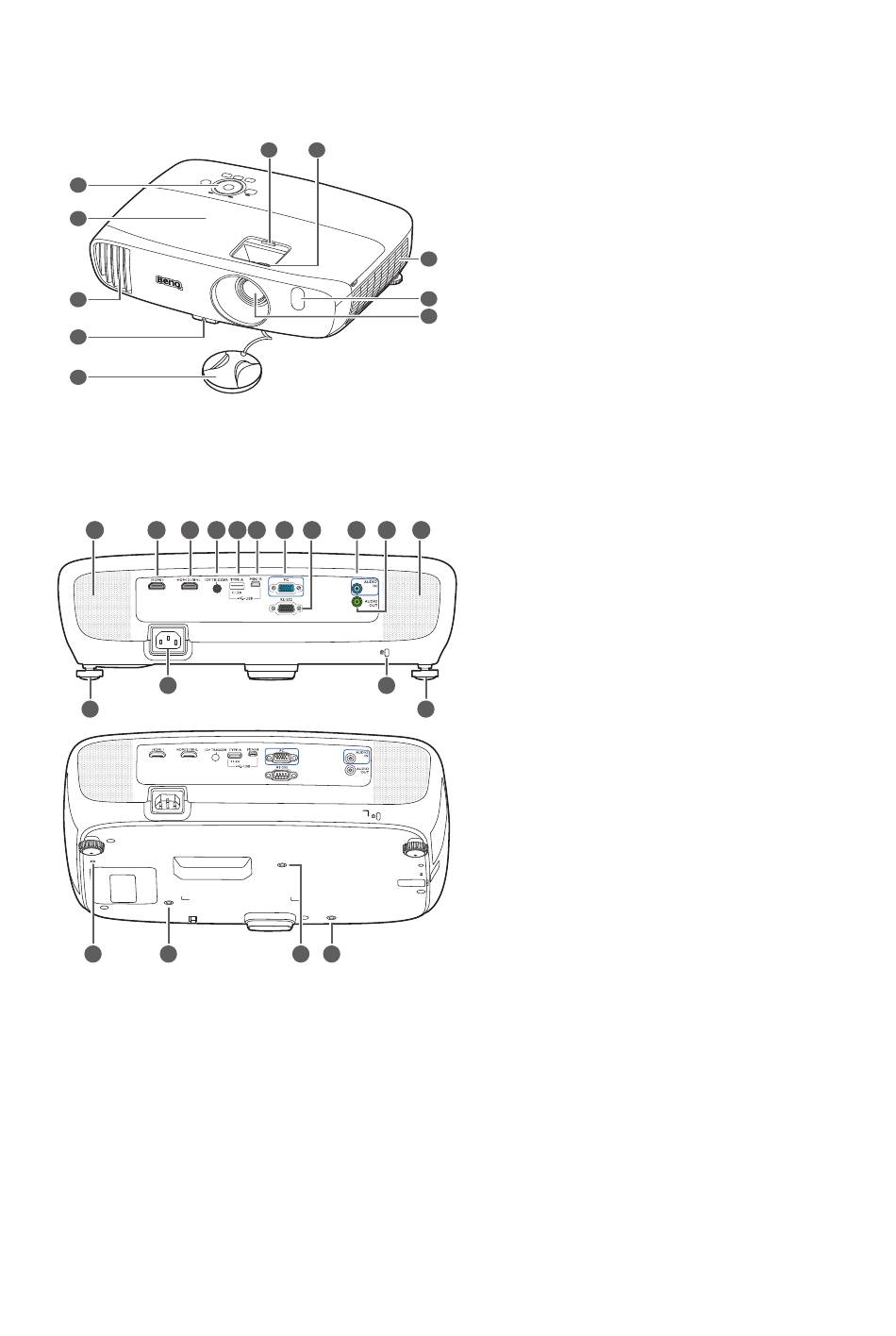

Buitenkant van de projector
Voorkant en bovenkant
1
2
3
4
5
Achterkant en onderkant
Zie
Aansluiten van videoapparatuur
over de aansluitingen.
20
11
12
22
21
24
25
8
Overzicht
6
7
voor details
13
14 15 16
17
18
25
25
1. Bedieningspaneel (zie
voor details.)
2. Lampdeksel
3. Ventilatie (warme lucht uit)
4. Verstellerknop
5. Lensklep
6. Lensnisklep
7. Focus- en zoomringen
8
8. Ventilatie (koele lucht in)
9. IR-sensor voorkant
9
10
10. Projectielens
11. Hdmi-ingang
12. MHL/hdmi-combinatiepoort
Aansluiting voor met MHL of hdmi compatibele
apparatuur en laadt het aangesloten met MHL
compatibele apparaat op zolang de projector is
aangesloten op het stroomnet.
13. 12 VDC-uit-aansluiting
Activeert externe apparatuur, zoals een elektrisch
19
20
scherm of lichtbesturing, enz.
14. Usb-type-A-poort
Laadt de ontvanger van de draadloze FHD-kit (optie)
op.
15. Usb-mini-B-poort
Voor onderhoud.
16. RGB (pc)-/componentvideo (YPbPr/
23
YCbCr)-signaalingang
21
17. RS-232-besturingspoort
In combinatie met een pc of geautomatiseerde
thuisbioscoop.
18. Audio-ingang
19. Audio-uitgang
20. Luidsprekerroosters
21. Achterste verstelvoetjes
22. Aansluiting netsnoer
23. Sleuf voor Kensington-slot
24. Montageopening van draadloze FHD-kit
(WDP02)
25. Gaten voor plafondmontage
Besturingspaneel
