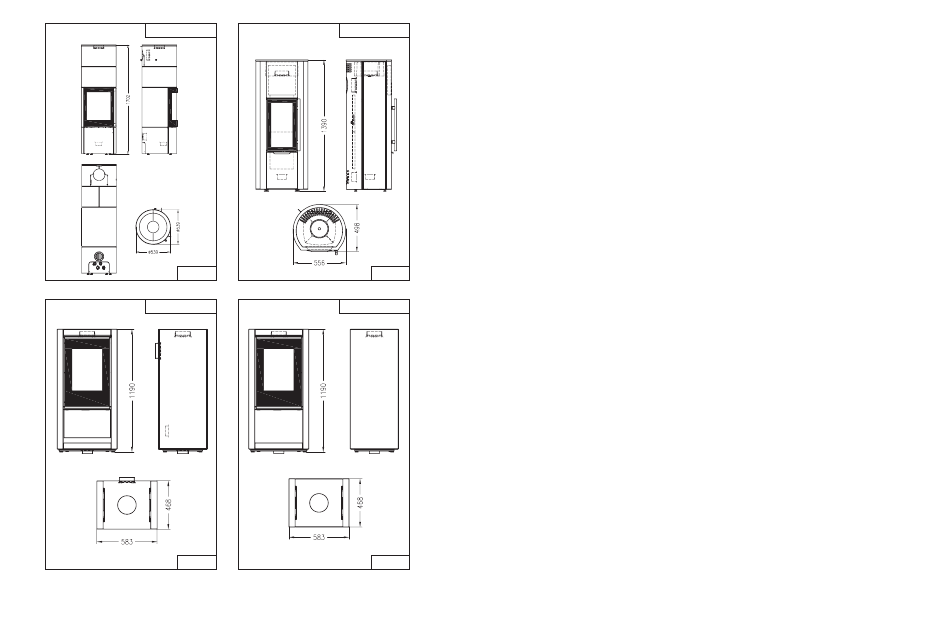

ambiente a4 H
O
2
afb. 1e
ambiente a7
afb. 1g
ambiente a5
2.3. PLAATSING / MONTAGE
De kachel ambiente a1/a2/a3/a4/a4 H
van niet-brandbare stoffen met voldoende draagkracht worden geïnstalleerd.
Houd a.u.b. rekening met het totaalgewicht (zie Technische gegevens). De draag-
kracht moet eventueel door een voldoende dikke bekleding (gewichtsverdeling)
van niet-brandbaar materiaal worden gegarandeerd.
De kachel wordt op de grond geplaatst en horizontaal afgesteld, waarbij de vei-
ligheidsafstanden in acht worden genomen (zie '2.5. Brandpreventie' op pagina
18). De hoogte van de stelpootjes is instelbaar.
2.3.1. MONTAGE VAN DE AFVOERPIJP
afb. 1f
De ambiente a1/a2/a3/a4/a4 H
ambiente a8
wordt, kant en klaar gemonteerd geleverd. Wordt er bij de bestelling niets opge-
geven, dan wordt hij met een afvoer naar achteren geleverd. Indien de positie ach-
teraf wordt veranderd, moeten de volgende montagestappen worden uitgevoerd:
ambiente a1/a2/a3/a4/a4 H
Montage van achteren naar boven: Als het verbindingsstuk naar de schoor-
steen toe al gemonteerd is, moet dit worden verwijderd (afb. 2a punt A). Haal het
afdekdeksel boven en het afdekdeksel voor de rookgasaansluiting boven weg (afb.
2a punt B). Draai de schroeven los en verwijder de afdekplaat (afb. 2b punt B
en C). Demonteer vervolgens het verbindingspijpstuk van de afvoer achter. Draai
eerst de schroeven los (afb. 2b punt D). Monteer het verbindingspijpstuk bij de
rookgasaansluiting boven (afb. 2c punt E en F). Monteer daarna de afdekplaat bij
de rookgasaansluiting achter (afb. 2d punt E en F). Monteer tot slot het afdekdek-
sel voor de rookgasaansluiting achter (het verbindingsstuk naar de schoorsteen)
afb. 1h
en breng het afdekdeksel weer aan (afb. 2e punt E en G). Bij de ambiente a4
kunnen achter passende opslagstenen worden geplaatst (zie afb. 4c).
9
O/a5/a7/a8 mag uitsluitend op vloeren
2
O/a5/a7/a8 wordt afhankelijk van hoe hij besteld
2
O
2
