Laser 7085 Korte Handleiding pagina 4
Nieuwe teflon afdichting aanbrengen:
Vanwege het grote motorcodebereik voor deze set dient u de OEM-gegevens
voor de specifieke toepassing te raadplegen om vast te stellen welke onderdelen
moeten worden gebruikt.
Gebruik de onderstaande Methode 1 of Methode 2 afhankelijk van de
motorcodereferentie en het type aangebrachte verstuiver.
Methode 1
METHOD 1
C
I
Fig. 3

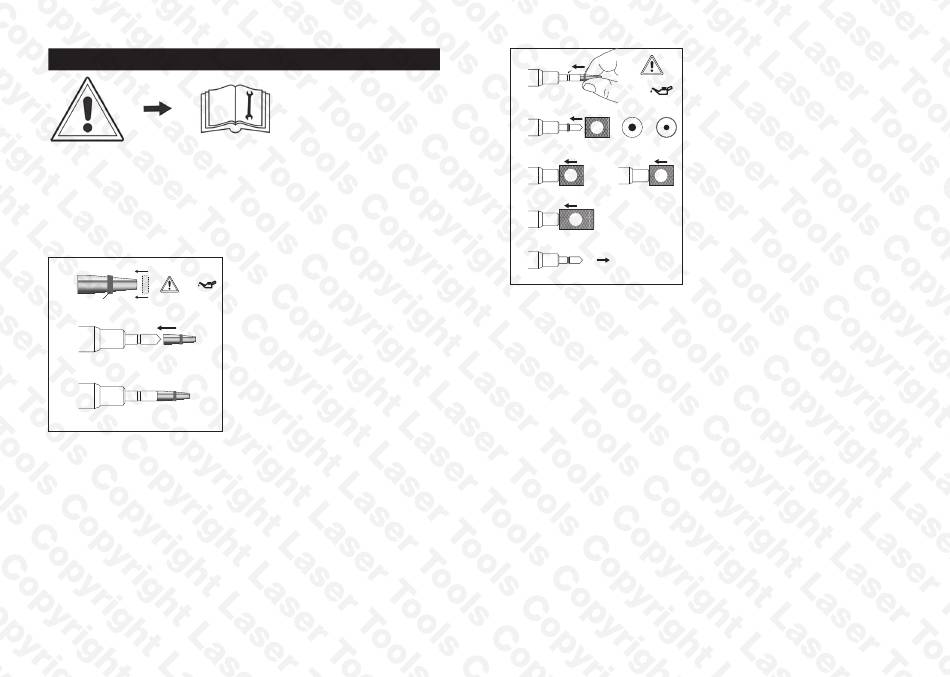

Zie Afbeelding 3:
1. Druk de nieuwe teflon afdichting zachtjes op de montageconus (C) met
behulp van uw vingers. Uw vingernagels mogen de nieuwe teflon afdichting
niet raken. Opmerking: Gebruik geen smering.
2. Plaats de montageconus tegen de verstuiver zonder de verstuiverpunt aan te
raken.
4
METHOD 1
1
E
2
E
3
E
F
4
5
G
INSTALL
6
WITHIN
10 MINUTES
Fig. 4
Zie Afbeelding 4:
1. Schuif de nieuwe teflon afdichting over de montageconus en langs de
verstuiver tot deze in de uitsparing van de afdichting glijdt. Gebruik geen
smering.
2. De tapse montagebussen (E, F en G) worden nu gebruikt om de uitgezette
teflon afdichting terug te brengen naar de montage-afmeting. Gebruik geen
smering.
3. Schuif eerst de montagebus E (grote opening richting de afdichting) op de
verstuiver. Verwijder vervolgens E.
4. Schuif nu de montagebus F (grote opening richting de afdichting) op de
verstuiver. Verwijder vervolgens F.
5. Schuif nu de montagebus G (grote opening richting de afdichting) op de
verstuiver. Laat G op de verstuiver zitten tot u klaar bent om de verstuiver
in de cilinderkop aan te brengen. Nadat G is verwijderd, begint de teflon
afdichting met uitzetten; u dient daarom de verstuiver binnen 10 minuten na
het verwijderen van G aan te brengen.
5
