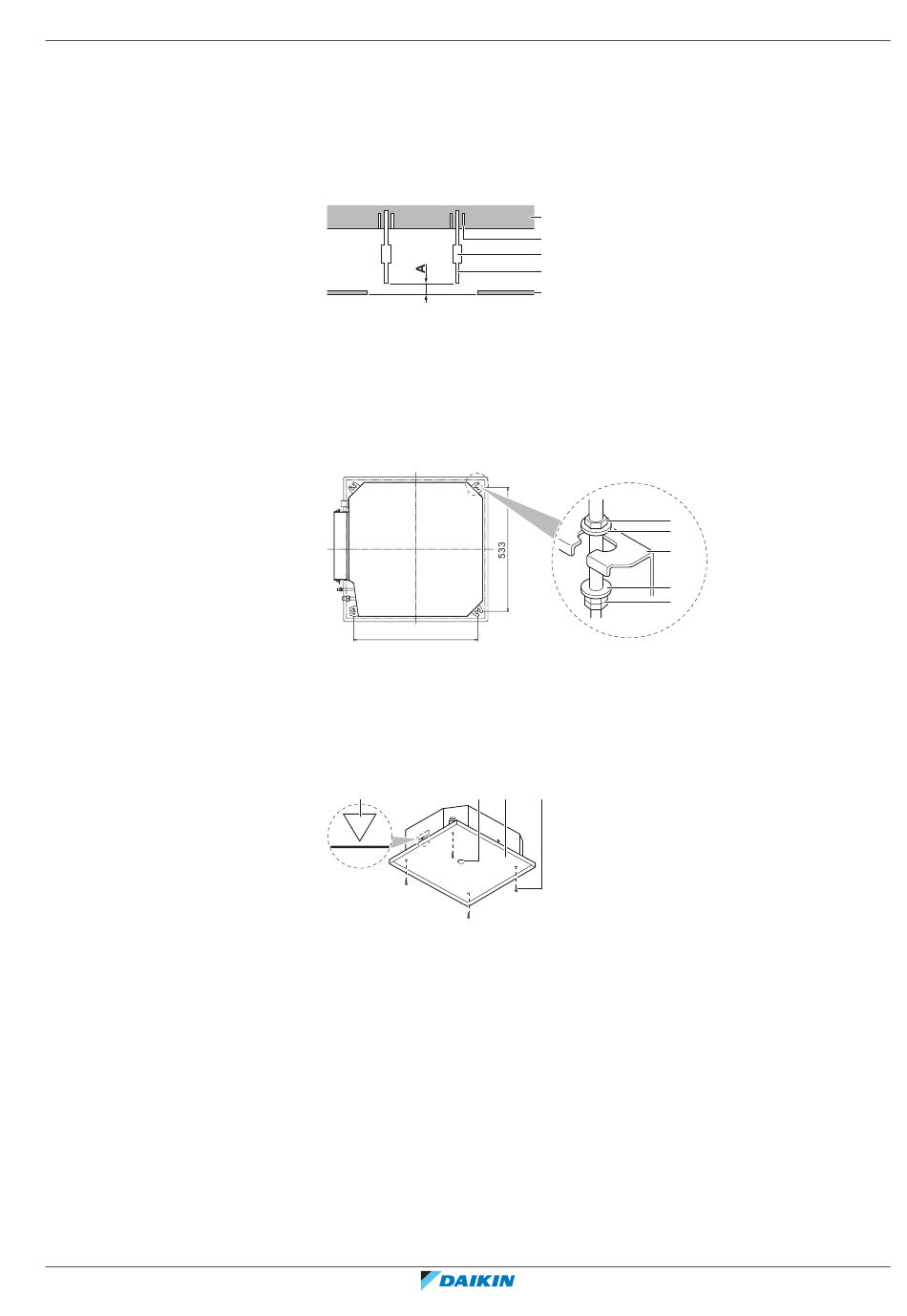

Sterkte van het plafond. Controleer of het plafond sterk genoeg is om het
gewicht van de unit te kunnen dragen. Als er enig risico bestaat, versterk dan
eerst het plafond en installeer dan pas de unit.
-
Gebruik bij een bestaand plafond ankers.
-
Gebruik bij een nieuw plafond verzonken inzetstukken, verzonken ankers of
andere lokaal voorziene onderdelen.
A
50~100 mm
a
Plafondtegel
b
Anker
c
Lange moer of koppelingsschroef
d
Ophangbout
e
Vals plafond
▪
Ophangbouten. Gebruik M8~M10 ophangbouten voor de montage. Bevestig de
ophangbeugel aan de ophangbout. Bevestig de bout goed met een moer en
vulring aan de boven- en onderzijde van de ophangbeugel.
533
a1
Moer (lokaal te voorzien)
a2
Dubbele moer (niet meegeleverd)
b
Pakkingring (accessoires)
c
Ophangbeugel (bevestigd aan de unit)
▪
Schemablad voor montage (bovenste deel van verpakking). Gebruik het
schemablad om de juiste horizontale positie te bepalen. U vindt hierop de nodige
afmetingen en middelpunten. U kunt het schemablad op de unit bevestigen.
a
a
Midden van de unit
b
Midden van de plafondopening
c
Schemablad voor montage (bovenste deel van verpakking)
d
Schroeven (accessoires)
▪
Plafondopening en unit:
-
Controleer of de plafondopening binnen de volgende limieten valt:
Minimum: 585 mm zodat de unit erin past.
Maximum: 660 mm in het geval van installatie met BYFQ60B en 595 mm in het
geval van installatie met BYFQ60C zodat het sierpaneel voldoende overlapt met
het verlaagd plafond. Als de plafondopening groter is, moet u extra
plafondmateriaal aanbrengen.
-
Controleer of de unit en de ophangbeugels in het midden van de
plafondopening hangen.
a
b
c
d
e
4×
(mm)
b
c
d
Uitgebreide handleiding voor de installateur en de gebruiker
16
Installatie van de unit
|
a1
b
c
b
a2
53
