2-INSTALLATIE

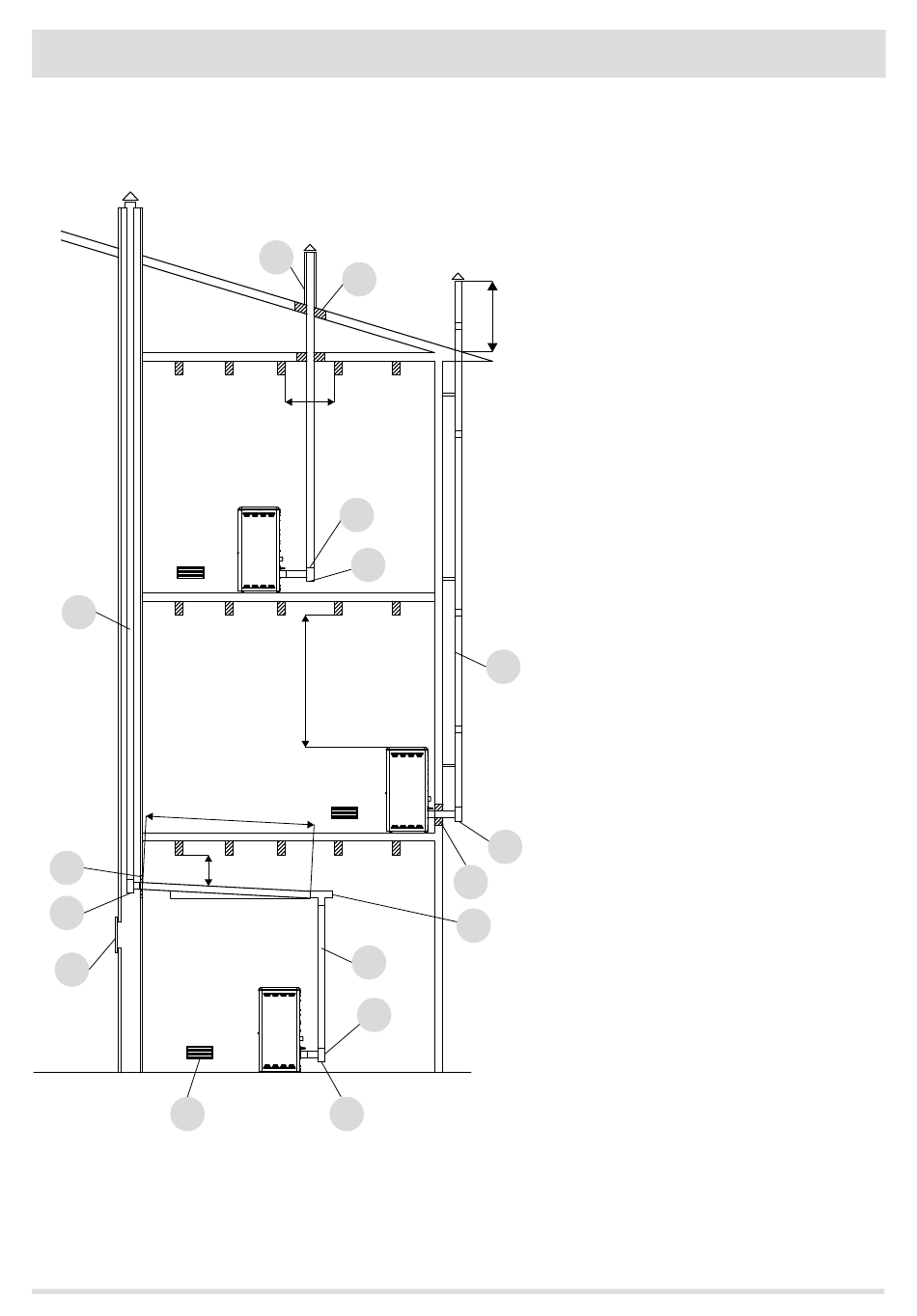

VOORBEELDEN VAN EEN CORRECTE INSTALLATIE
2
U
C
I
S
P
Technische Dienst - Rechten voorbehouden - Verveelvoudiging verboden
1
U
E
V
I
D
B
A
4
T
I
1. Installatie kap Ø120mm met gat voor de doorgang van
de buis met een toename van:
minimum 100mm rond de buis indien in contact met
niet-ontvlambare delen zoals cement, bakstenen, enz.;
of
minimum 300 mm rond de buis (of zoals beschreven
volgens de gegevens van de typeplaat) indien in contact
met ontvlambare delen zoals hout enz.
F
In beide gevallen moet men tussen de kap en het plafond
geschikt isolerend materiaal aanbrengen.
Wij adviseren om de gegevens van de typeplaat van
de kap te controleren en in acht te nemen, vooral de
veiligheidsafstanden van brandbare materialen.
Bovenstaande regels gelden ook voor gaten die in de
muur worden gemaakt.
2. Oude kap, buizen van minimum Ø100mm met een
extern deurtje om de schoorsteen te kunnen reinigen.
3. Externe kap uitsluitend uitgevoerd met geïsoleerde
inox buizen, dit betekent dubbelwandig, minimum
Ø100mm: het geheel moet goed aan de muur verankerd
zijn. Met windbestendige schoorsteenpot. Zie afb.7 type
A.
4. Systeem voor kanalisatie via T-aansluitingen die een
3
gemakkelijke reiniging mogelijk maken zonder de buizen
te demonteren
A F B E E L D I N G
11
I
U = ISOLEERMATERIAAL
V = EVENTUELE REDUCTIE VAN 100 TOT 80 MM
U
I = INSPECTIEDOP
S = INSPECTIEDEURTJE
P = LUCHTINLAAT
I
T = T-AANSLUITING MET INSPECTIEDOP
A = MINIMUM 40 MM
B = MAXIMUM 4 M
C = MINIMUM 3°
D = MINIMUM 400 MM
E = DIAMETER OPENING
F = ZIE AFB.2-3-4-5-6
