EUROLIVE F1220A Gebruiksaanwijzing

4. Audioverbindingen

Beide audio-ingangen van de BEHRINGER F1220A en de LINK OUTPUT-aansluiting
zijn volledig symmetrisch opgebouwd. Maak, wanneer u de mogelijkheid heeft
om met andere apparaten een symmetrische signaalregeling te construeren,
daarvan gebruik om een maximale stoorsignaalcompensatie te realiseren.
Balanced ¼" TRS connector
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
ring
cold (-ve)
tip
hot (+ve)
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.

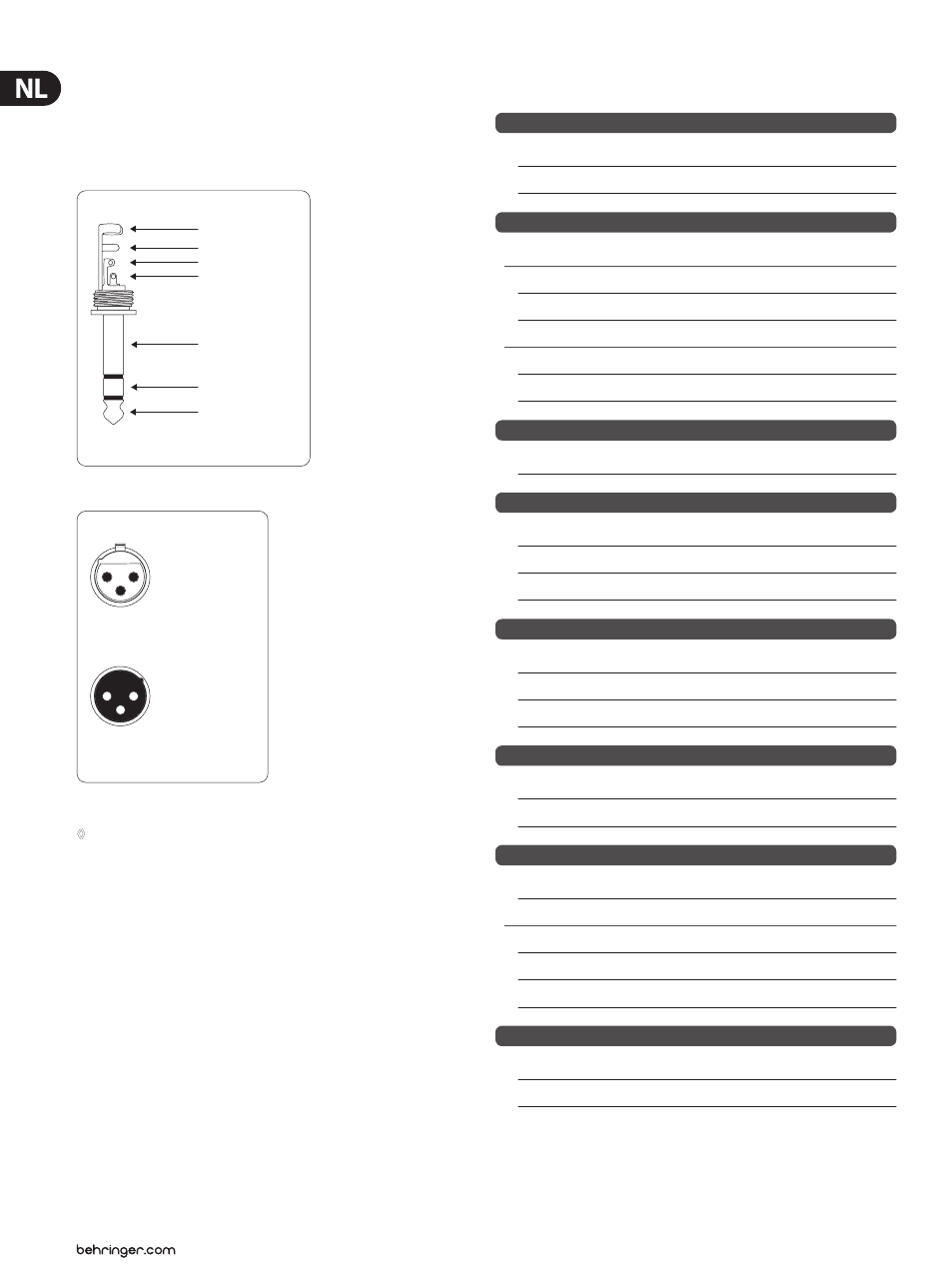

Afb. 4.1: 6,3 mm stereoklinkerstekker
Balanced use with XLR connectors
2
1
3
input
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
1
2
3
output
For unbalanced use, pin 1 and pin 3
have to be bridged
Afb. 4.2: XLR-verbindingen
Zorg ervoor dat het apparaat alleen door personen met verstand
van zaken geïnstalleerd en bediend wordt. Zorg tijdens en na de
installatie steeds voor een afdoende aarding van degenen die met het
apparaat werken, omdat het ander door bijvoorbeeld elektrostatische
ontladingen minder goed dan beoogd kan werken.

5. Specificaties

Vermogen Aan de Uitgang
RMS @ 1% THD
Piekvermogen
Input
XLR-aansluiting (servo-symmetrisch)
Gevoeligheid
Ingangsweerstand
6,3-mm stereo bus (servo-symmetrisch)
Gevoeligheid
Ingangsweerstand
Link Output
XLR-aansluiting
Gegevens van Luidsprekersysteem
Frequentiekarakteristiek
Maximale geluidsdruk
Limiter
Equalizer
LOW
MID
HIGH
Feedbackfilter
Filterfrequentie
Verzwakking
Stroomvoorziening
Opgenomen vermogen
Netspanning / Zekering
100 - 120 V~ (50/60 Hz)
220 - 230 V~ (50/60 Hz)
Netaansluiting
Afmetingen/Gewicht
Afmetingen (H x B x D)
Gewicht
De Fa. BEHRINGER streeft altijd naar de hoogste kwaliteit. BEHRINGER voert eventuele verbeteringen zonder
voorafgaande aankondiging door. Specificaties en uiterlijke kenmerken kunnen daarom van de genoemde
specificaties of van de afbeeldingen van het product afwijken.
90 W / 8 Ω
125 W / 8 Ω
-50 dBu tot +10 dBu
11 kΩ symmetrisch; 30 kΩ onsymmetrisch
-50 dBu tot +10 dBu
11 kΩ symmetrisch; 30 kΩ onsymmetrisch
60 Hz tot 18 kHz (-10 dB)
112 dB / 115 dB @ 1 m
Optical
80 Hz / ±15 dB
2,5 kHz / ±15 dB
12 kHz / ±15 dB
300 Hz tot 6 kHz
max. 15 dB
max. 180 W
T 2,5 A H 250 V
T 1,25 A H 250 V
standaard-koud-apparaataansluiting
ca. 360 x 580 x 406 mm
ca. 18 kg
