2. Bedradingsschema's

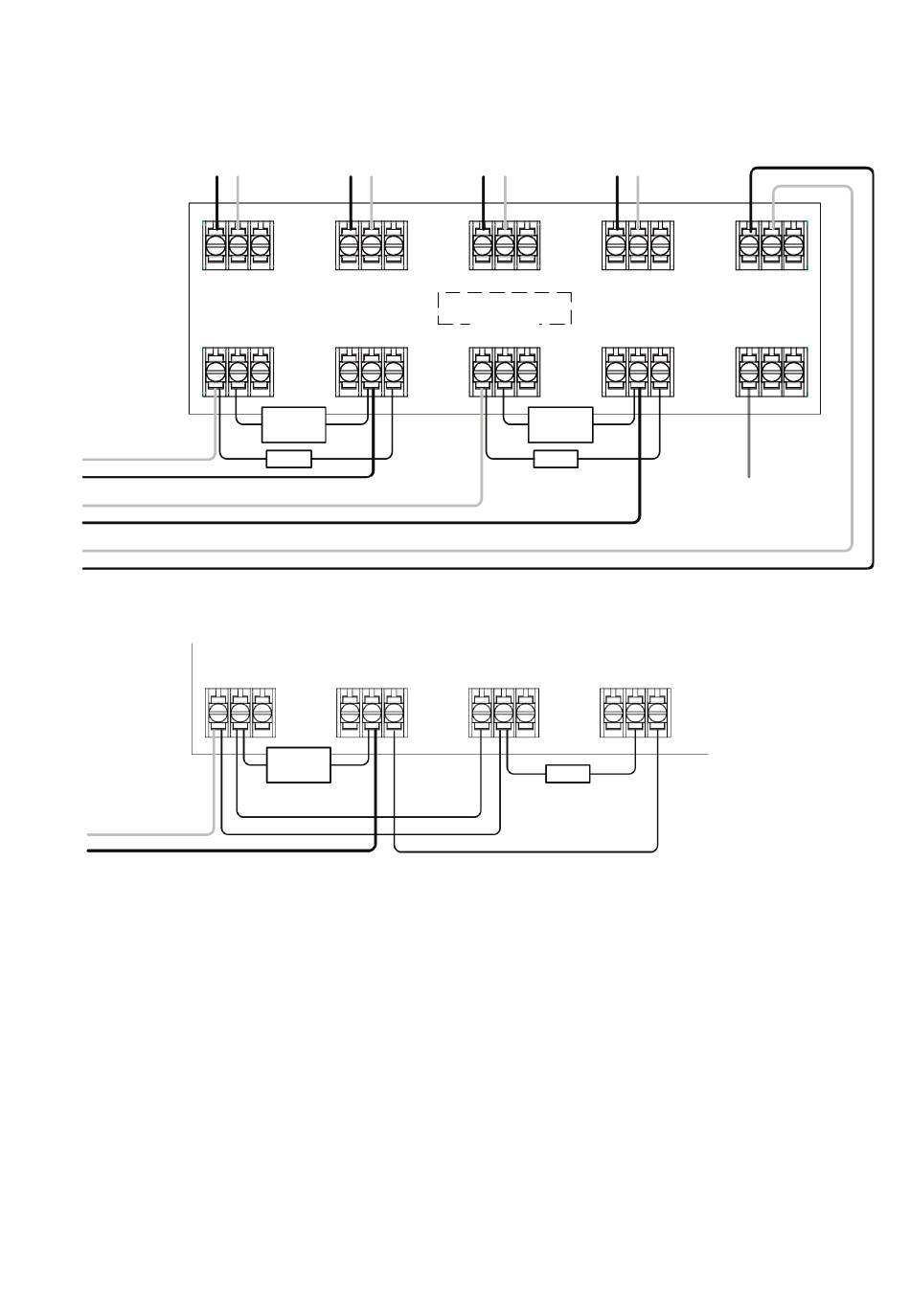

Bedrading van twee ontvangers op twee zones:
ZONE 1 -
ZONE 1 +
ZONE 2 -
ZONE 2 +
VOEDING -
VOEDING +
Voor aansluiting van twee ontvangers op één zone:
ZONE 1 -
ZONE 1 +
• Opmerking 1: Deze component is de brandweerstand. De waarde ervan wordt gespecificeerd
door de fabrikant van het brandcontrolepaneel. Voor Amerikaanse installaties is het
gewoonlijk een kortsluiting
• Gebruik ALTIJD een afzonderlijke 2-aderige kabel voor elke ontvangerkop
• LET OP: Sluit voor systeemcontrole geen geluste draden onder draadklemmen aan.
Verbreek het draadcircuit om de aansluitingen te controleren
• Componenten niet geleverd:
• Einde van leiding ('EOL') component - geleverd door de fabrikant van het
brandcontrolepaneel
• Brandweerstand
• Controleer na installatie de werking van de brand- en storingsaansluiting op de
brandmeldcentrale
• Pas gedurende ten minste 2 seconden een spanning toe van 5 V tot 40 V op het contact
'EXT RST' om een vergrendelde brandstatus op te heffen
• Raadpleeg voor bedrading naar een ander brandcontrolepaneel of voor het bedraden van
meerdere controllers op één zone, aanvullende installatie-instructies die met het product
worden meegeleverd
ONTVANGER 1
ONTVANGER 2
OUTPUT
OUTPUT
+
-
+
ONTVANGER 1
ONTVANGER 1
BRAND
STORING
N/O COM N/C
N/O COM N/C
zie
opmerking 1
EOL
ONTVANGER 1
ONTVANGER 1
BRAND
STORING
N/O COM N/C
N/O COM N/C
zie
opmerking 1
ZENDER
VOEDING
-
+
-
ONTVANGER 2
BRAND
N/O COM N/C
opmerking 1
ONTVANGER 2
BRAND
N/O COM N/C
3
ZENDER
VOEDING
+
-
ONTVANGER 2
STORING
N/O COM N/C
zie
EOL
ONTVANGER 2
STORING
N/O COM N/C
EOL
12 V tot 36 V DC
EXT
RST
EXTERN
RESET
