3-2 De optische adapter bevestigen en verwijderen
AANWIJZING
· Zorg ervoor dat de O-ring op het distale uiteinde van de insertiebuis wordt bevestigd
alvorens de optische adapter te gebruiken.
Water of vuil dat vanaf de verbindingszone tussen de insertiebuis en de optische adapter in
de unit komt, kan defecten of schade aan de unit veroorzaken. Noteer ook dat de optische
adapter zelf niet waterdicht is.
· Gebruik het instrument nooit terwijl er vuil of water aan de binnenkant van de optische
adapter aanwezig is.
Anders kan de waterdichtheid tussen de optische adapter en het distale uiteinde verloren
gaan of kan de optische adapter of het distale uiteinde worden beschadigd.
· Houd de insertiebuis bij de vervanging van de adapter niet vast aan het deel na het
hoekgedeelte en dichter bij het distale uiteinde.
Anders kan het hoekgedeelte worden beschadigd.
1 1

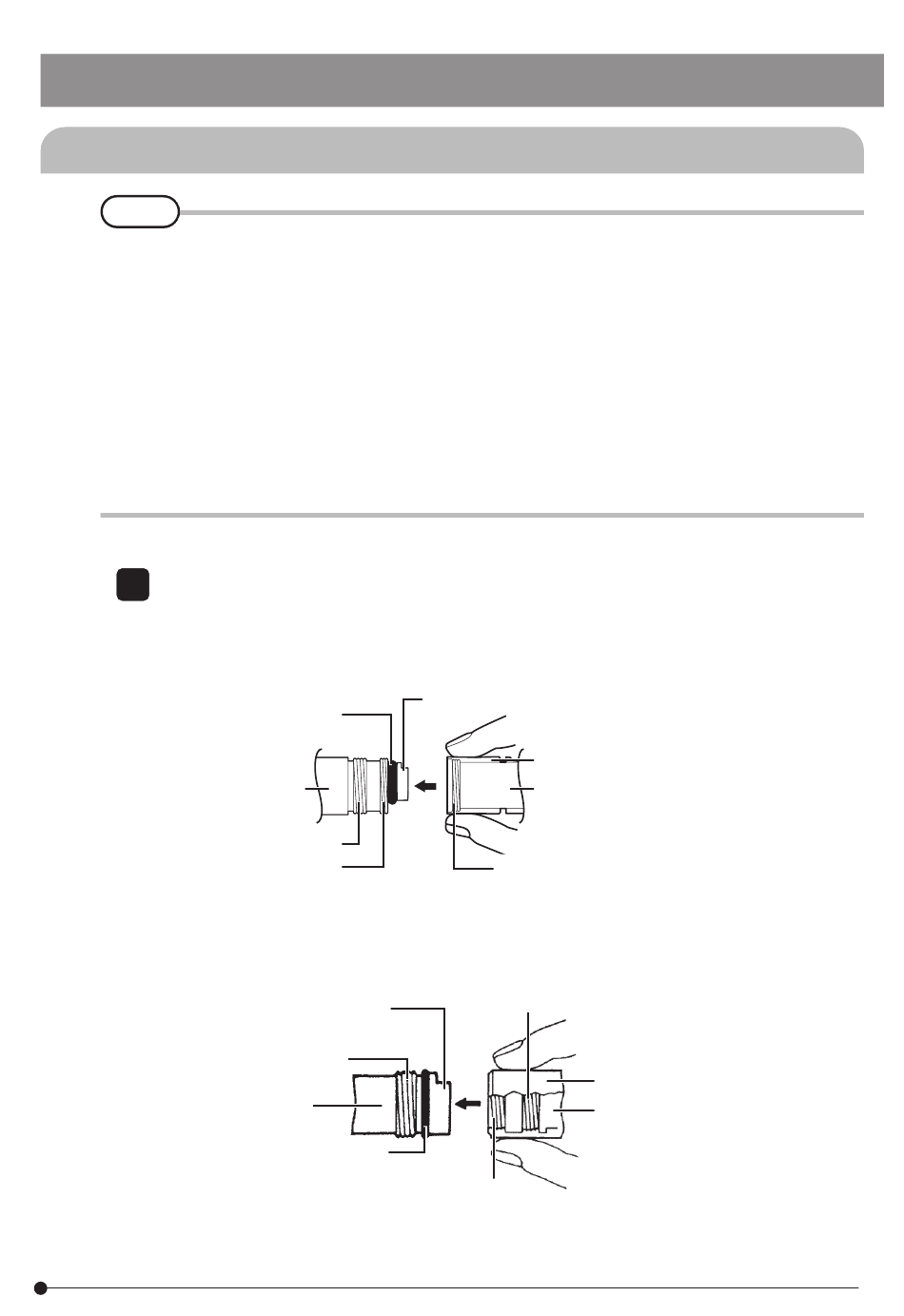

Houd de optische adapter en het distale uiteinde zodanig dat ze een rechte lijn
vormen en voeg de optische adapter voorzichtig in het distale uiteinde.
Type van 4 mm
Distaal uiteinde
Distal end
Tweede schroefdraad
Second screw thread
Eerste schroefdraad
First screw thread
Type van 6 mm
Positioneringsgroef
Optical adapter
optische adapter
positioning groove
Verbindingsschroef-
Connecting
screw thread
Distaal uiteinde
Distal end
IPLEX G Lite / IPLEX G Lite-W
Positioneringsgroef optische adapter
Optical adapter positioning groove
O-ring
O-ring
draad
O-ring
O-ring
First screw thread
Eerste schroefdraad
Nut
Moer
Optische adapter
Optical adapter
Verbindingsschroefdraad
Connecting screw thread
Tweede schroefdraad
Second screw thread
Nut
Moer
Optische adapter
Optical adapter
27
