Elektrische aansluiting bedienpaneel (MCM unit)
De MCM unit dient op de volgende wijze te worden aangesloten:.
Achterkant MCM unit.
1. 5-polige connector
2. 2-polige connector wordt niet gebruikt
3. RS 232 NMEA in en output
• Sluit de 5-polige connector volgens schema aan
• De NMEA in en output is voor service-doeleinde

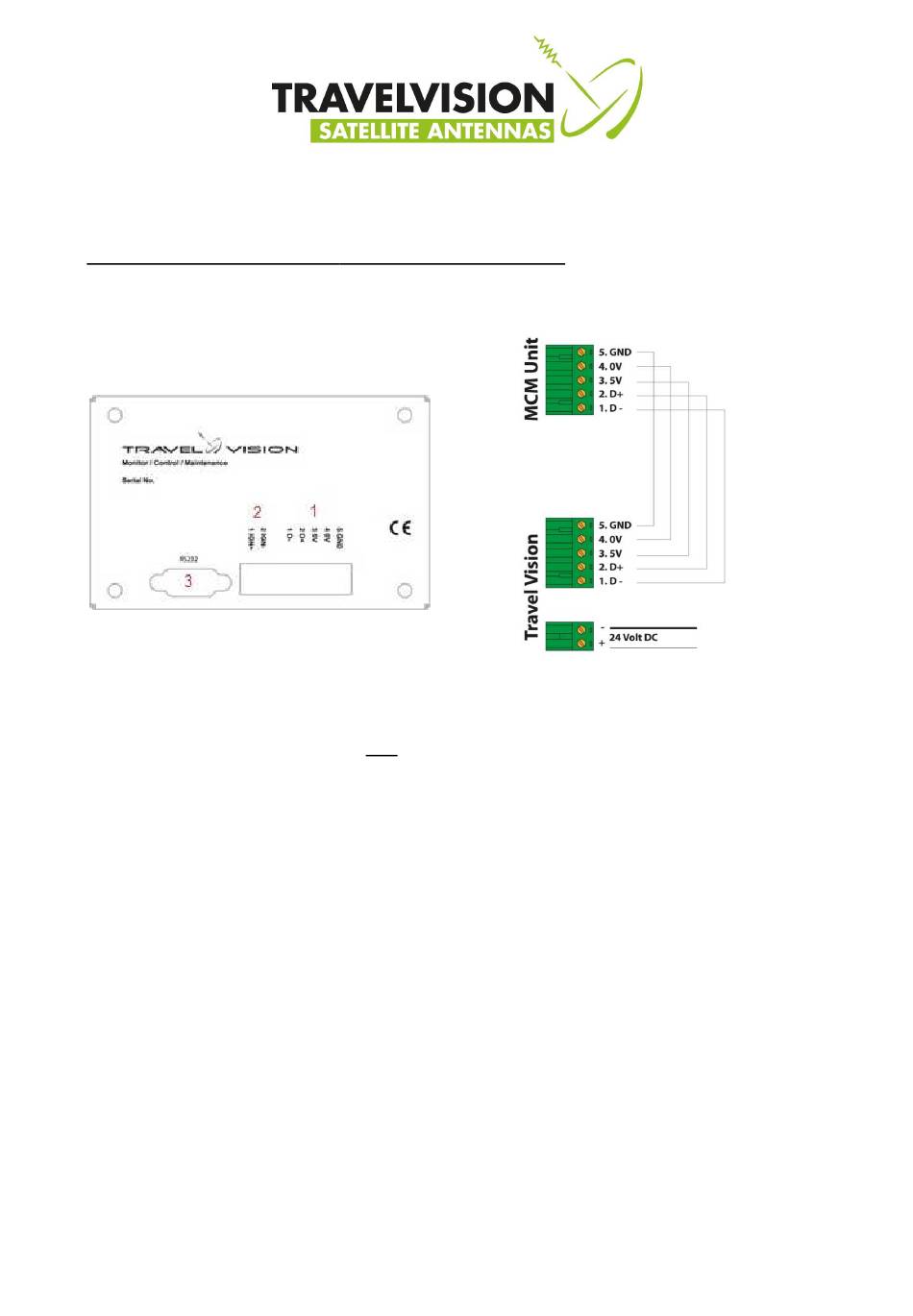

Schema antenne naar MCM
pagina 15
