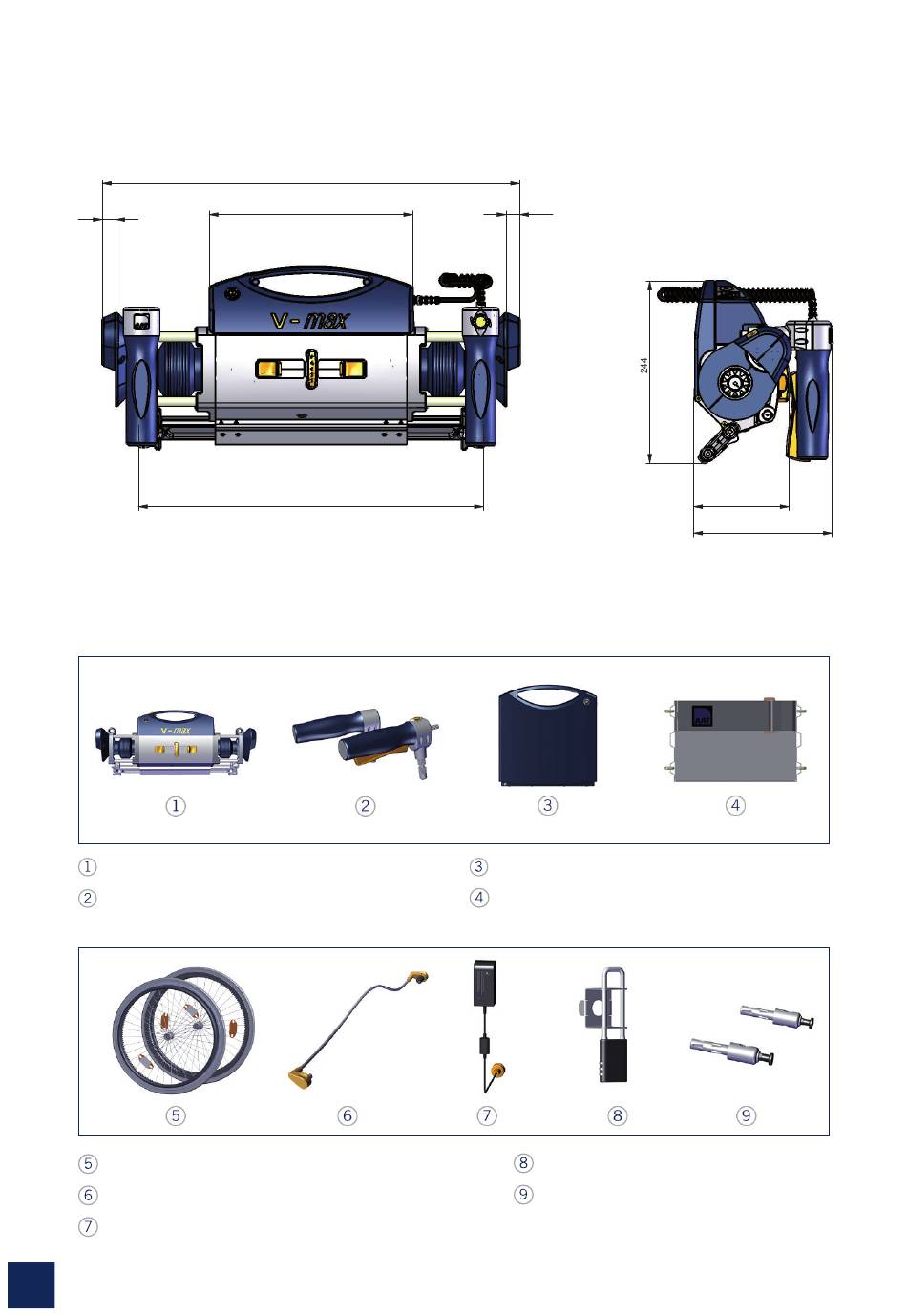

4 9 Maattekening
18
4 10 Leveringsomvang
Aandrijfeenheid v-max
Duwgreep en bedieningsgreep
Set wielen met tandkrans
Stroomleiding 70 mm
Laadapparaat
12
min. 456mm - max. 816mm
272
min. 335mm - max. 750mm
(24x1 3/8" of 20x1 3/8")
18
Accupack
Accutas incl. klittenband
Wegrijdblokkering incl. cijferslot
Greephouders
(Alternatief greephouders voor duwbeugel)
128
185
