Onderhoud/instandhouding
6.6
Uitwisseling van de ventielmodule
Vereist gereedschap:

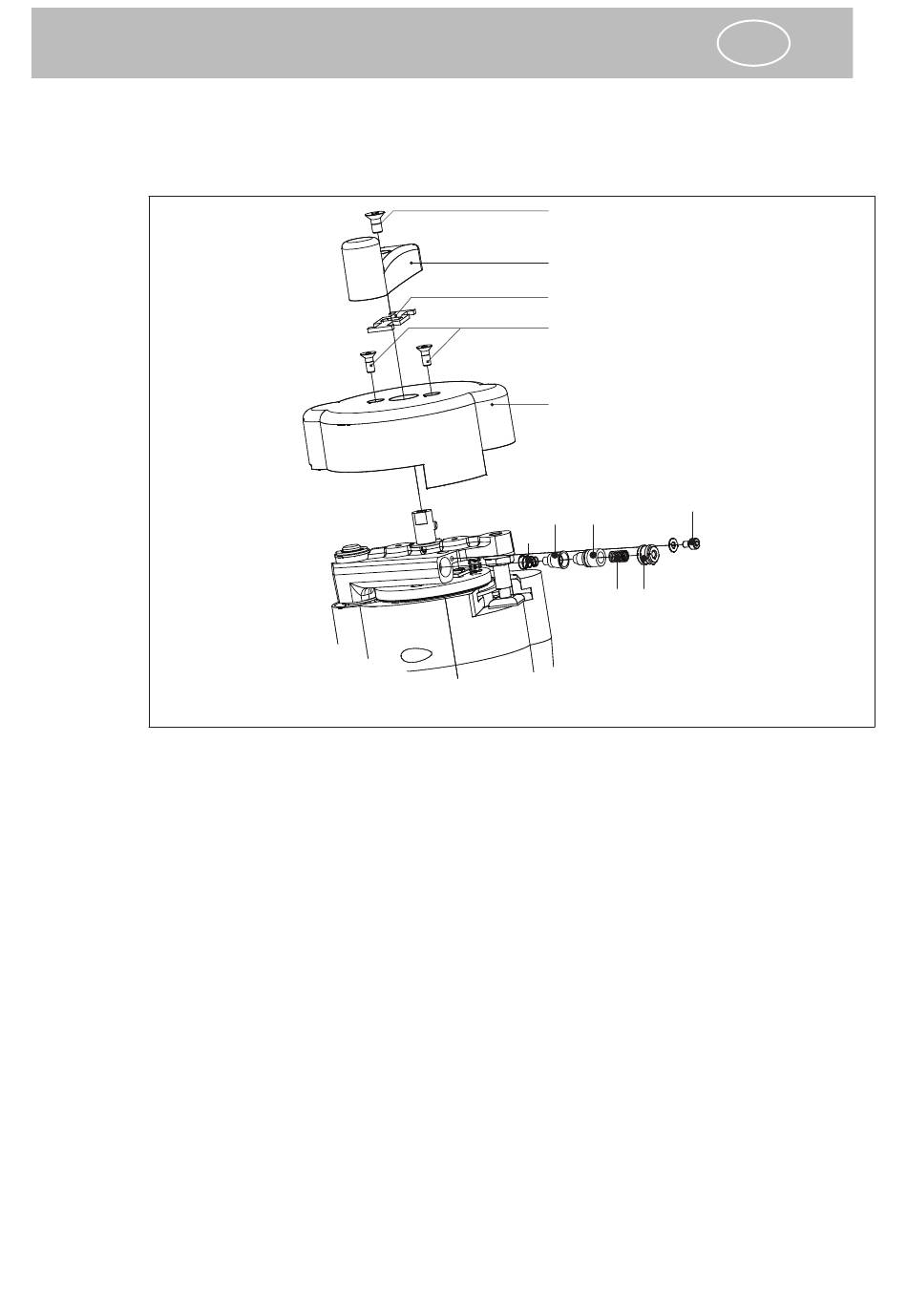

Afbeelding 6/5: Uitwisseling van de ventielmodule
1. Laat het apparaat opwarmen. Activeer de initiator tot de tank volledig geledigd is.
2. Draai bij een gesloten deksel de bevestigingsschroef (E1) van de hefboom (E2) met de
inbussleutel 3 mm. Neem de hefboom en de meenemer (E3) af.
3. Draai de schroeven E4 met de inbussleutel 2,5 mm los. Neem de dekselbekleding (E5)
af.
4. Draai de hulpschroef M4 in het klemstuk (E7). Draai de klemschroef (E6) met onder-
legplaatje met de inbussleutel 2,5 mm los. Trek het klemstuk met de hulpschroef M4
voorzichtig uit het klephuis. Verwijder eveneens de veer (E8) en de conus (E9).
5. Verlaag de druk tot 1...2 bar. Activeer even de initiator. Door de drukstoot worden het
ventiel (E10) en de veer (E11) uit het klephuis geduwd. Houd daarbij een doek vóór de
opening om deze (hete!) onderdelen op te vangen.
6. Monteer de nieuwe componenten, de dekselbekleding en de hefboom in omgekeerde
volgorde.
• 1 inbussleutel 2,5 mm
• 1 inbussleutel 3 mm
• 1 hulpschroef M4
E1
E2
E3
E4
E5
E10
E11
16
NL
E6
E9
E8
E7
