3.2 Wandmontage van de regelaar
De regelaar moet binnen op een wand worden gemonteerd, bij voorkeur in een schone
gang of ruimte waar de vochtigheidsgraad niet te hoog is.
Monteer de regelaar niet boven een verwarming o.i.d. en voorkom dat het koellichaam
afgedekt wordt.
Hij moet zodanig gemonteerd worden dat het display zich op ooghoogte bevindt en

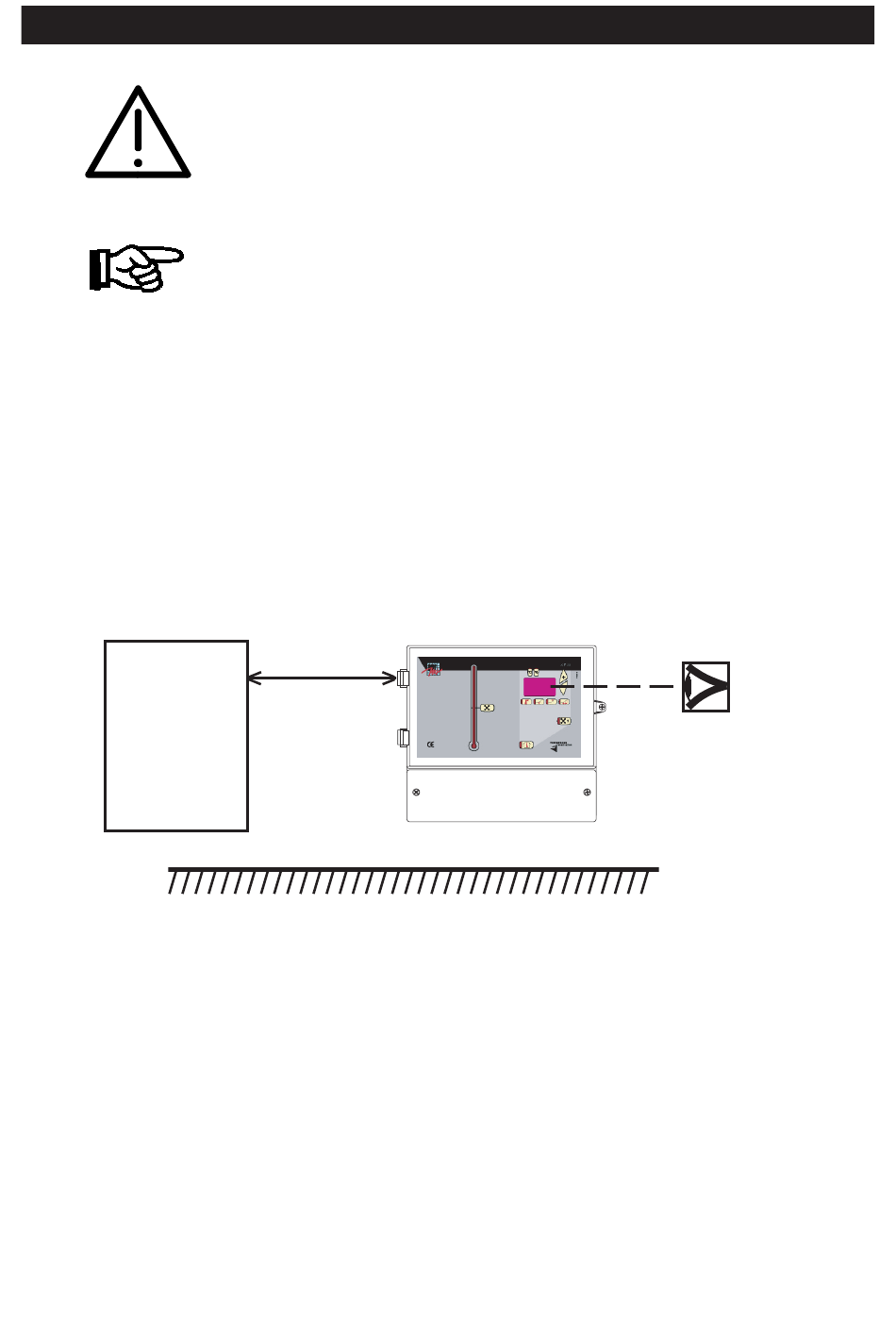

de geperforeerde plaat (fig. 1, item J) naar beneden is gericht. Tot 26 cm links van de
regelaar vrij houden om het deksel te kunnen openen (zie fig.2).
Voorwerp
of muur
Fig. 2 Installatie van de regelaar
Open het deksel van de regelaar door de schroef van het bovenste deksel te verwijde-
ren (zie fig. 1, item G). Verwijder het deksel van het aansluitcompartiment (fig. 1, item
M) door de twee borgschroeven te verwijderen. Er zijn 4 montagegaten: 2 in de boven-
hoeken van de behuizing en twee onderaan (fig. 1, item I). In deze gaten kunnen M4- of
M5-schroeven worden gebruikt. In het hiernavolgend schema vindt u het gatenpatroon:
Installeer of gebruik NOOIT een beschadigde regelaar. Neem
contact op met uw leverancier voor het verkrijgen van een andere
regelaar.
Schrijf het volledige serienummer van de zijkant van de regelaar op
pagina 2 van deze handleiding. Zo vindt u deze gemakkelijk terug
mocht u het in de toekomst nodig hebben.
26 cm min.
AEW
4RG1702B
9
08
