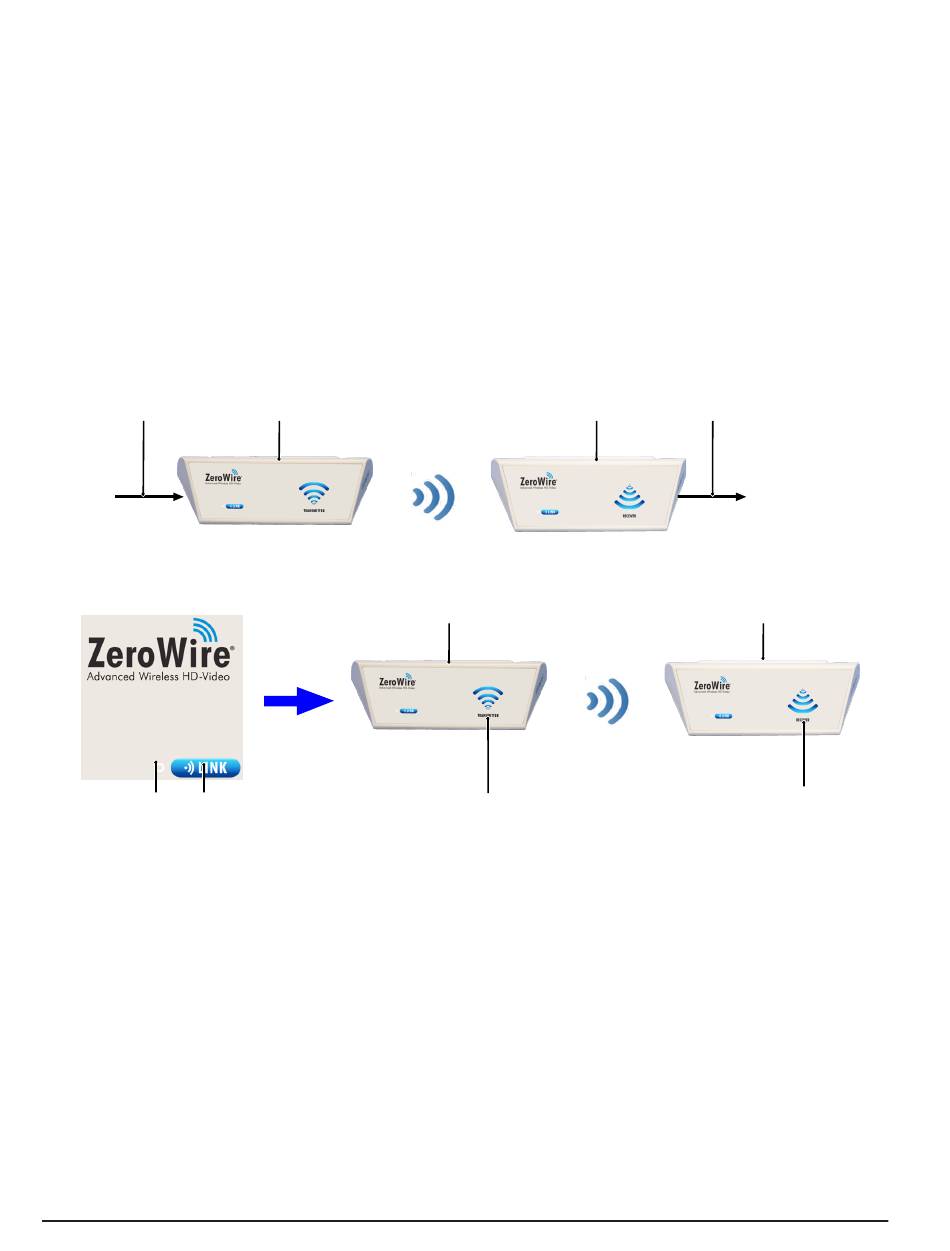

Koppelingsprocedure:
1. Sluit een DVI- of SDI-videobron aan op de zender (2) en verbind een scherm met de DVI-uitgang van de
ontvanger (3).
2. Houd de knop LINK (6) op de ontvanger (3) ingedrukt tot de koppelingsled (5) snel blauw begint te
knipperen en laat de knop vervolgens los. Op dat moment heeft de gebruiker 60 seconden de tijd om naar
het andere apparaat te gaan en de knop LINK op dat apparaat (2) in te drukken.
3. Houd de knop LINK (6) op de zenderunit (2) ingedrukt totdat de koppelingsled (5) snel blauw begint te
knipperen, en laat de knop dan los.
4. Wanneer de zender en ontvanger elkaar herkennen en gaan koppelen, knipperen zowel de status- (7)/
(8) als de koppelingsled (5) op beide apparaten enkele seconden snel. Zodra de verbinding tot stand is
gebracht, gaat de koppelingsled van beide apparaten uit.
(1)
(5) (6)
(1)
DVI- of SDI-signaal
(2)
Zender
(3)
Ontvanger
(4)
DVI-uitgang naar scherm
(5)
Koppelingsled
(6)
Koppelingsknop zender/ontvanger (indrukken om koppeling tot stand te brengen)
(7)
Statusled zender
(8)
Statusled ontvanger
20
| Instellen en installeren
(2)
(2)
(3)
(7)
(4)
(3)
(8)
Koppelingsprocedure
