INSTALLATIE

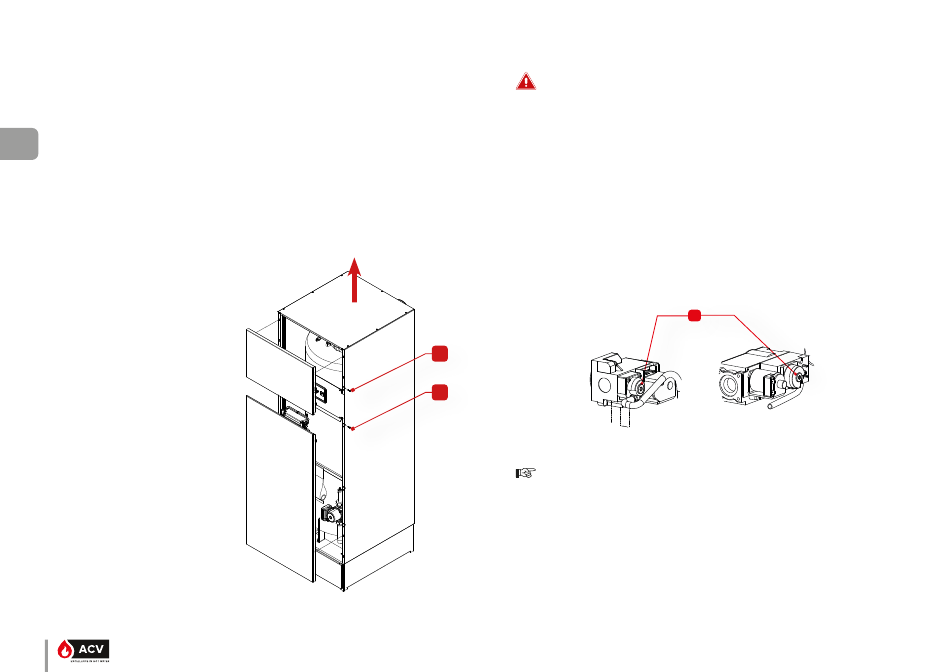

DEMONTAGE EN TERUGPLAATSING VAN DE VOOR- EN BOVEN- PANELEN
Voorwaarden
FR
•
Stroomtoevoer onderbroken
Demontageprocedure
Voorpaneel (boven):
1.
Draai twee schroeven (1) los, één links en één rechts. Bewaar de schroef, zodat u ze achteraf kunt
NL
terugplaatsen.
2.
Trek de onderkant van het paneel voorzichtig naar u toe en hef het voorpaneel vervolgens om-
hoog, tot de twee pinnen los komen uit de montagegleuven aan de bovenkant van het toestel.
Voorpaneel (beneden):
ES
1.
Draai twee schroeven (2) los, één links en één rechts. Bewaar de schroef, zodat u ze achteraf kunt
terugplaatsen.
2.
Trek de bovenkant van het paneel voorzichtig naar u toe en hef het voorpaneel vervolgens omhoog, tot de
twee pinnen los komen uit de montagegleuven aan de onderkant van het toestel.
Bovenpaneel
IT
1.
Draai zeven schroeven los en bewaar ze
voor de terugplaatsing.
2.
Neem de bovenpaneel af.
Terugplaatsingsprocedure
Bovenpaneel
DE
1.
Plaats het bovenpaneel op de juiste
plaats terug op de ketel.
2.
Monteer en draai 7 schroeven vast.
Voorpaneel (beneden):
PL
1.
Plaats het paneel in de juiste positie, zorg
ervoor dat de pinnen in de daarvoor be-
stemde gleuven zitten. Druk het paneel
dan aan, tot dat een "klik" te horen is.
2.
Monteer en draai twee schroeven (2) vast.
RU
Voorpaneel (boven):
1.
Plaats het paneel in de juiste positie, zorg
ervoor dat de pinnen in de daarvoor be-
stemde gleuven zitten. Druk het paneel
dan aan, tot dat een "klik" te horen is.
2.
Monteer en draai twee schroeven (1) vast.
Taken achteraf
Niet van toepassing
nl
40
VEILIGHEIDSVOORSCHRIFTEN VOOR DE GASAANSLUITING
Belangrijke instructies voor de veiligheid
•
De gasaansluiting moet in overeenstemming met de geldende lokale voorschriften
en normen uitgevoerd worden, en dat het gas circuit dient uitgerust te worden met
een gasdrukregelaar.
•
Controleer niet met een open vlam op gaslekken. Gebruik een gasdetectieapparaat
of bubbeltest.
•
De gasbranders zijn in de fabriek ingesteld voor aardgas [gelijkwaardig met G20].
De uitlaatdruk van de gasklep niet veranderen of proberen te meten. De gasgklep wordt
in de fabriek ingesteld voor de correcte druk en heeft geen additionele instelling nodig.
•
De omzetting van aardgas naar propaan of omgekeerd is toegelaten in bepaalde
landen. Raadpleeg de tabel met gascategorieën, in de technische kenmerken van
dit handleiding. In Belgïe, gelieve Groupe Atlantic Belgium raad te plegen.
•
De op de ketel geïnstalleerde diafragm mag nooit worden gewijzigd of vervangen
door een andere maatdiafragm, behalve in het geval van een gasconversieproces,
dat moet worden uitgevoerd volgens de verstrekte procedure en vereisten.
•
De regeling van de CO2, het gasverbruik, het luchtverbruik en de lucht- en
gastoevoer worden in de fabriek ingesteld en mogen in België niet worden
gewijzigd, behalve voor ketels van type I 2E(R)B.
•
Wijzig de instelling van de OFFSET (A) van de gasklep niet: deze wordt in de fabriek
ingesteld en verzegeld.
1
2
HeatMaster® 25 - 35 - 45 - 70 - 85 TC
Belangrijke instructie voor een correcte werking van het toestel
•
Raadpleeg de technische kenmerken van deze handleiding of de handleiding van
de brander om de aansluitdiameter te kennen.
•
Ontlucht de gasleiding en controleer zorgvuldig de dichtheid van alle leidingen
van de ketel, zowel intern als extern.
•
Controleer of het type gas en de druk van het distributienetwerk in overeenstemming
zijn met de toestelinstellingen. Zie de typeplaat van het product.
•
Controleer de elektrische aansluiting van de ketel, de ventilatie van de stookruimte,
de dichtheid van de rookgasafvoerkanalen en de dichtheid van de vuurhaarddeur.
•
Controleer de gasdruk en het gasverbruik bij het opstarten van het toestel.
•
Controleer de CO
en de technische gegevens).
HeatMaster 25 - 35 - 45 - 70 - 85 - 120 TC: A1005625- 664Y6900 • E
A
HeatMaster® 120 TC
instelling van de ketel (verwijzen naar de instellingsprocedure
2
