6.3 Drukbeveiliging
Voorzie het verwarmingscircuit in overeenstemming
met de lokaal geldende normen en richtlijnen van een
veiligheidsafsluiter en een expansievat.
In het verwarmingscircuit dienen tevens afsluiters, te-
rugslagkleppen en voorzieningen om het circuit te vul-
len en te legen te worden geïnstalleerd.
7
Montage elektrisch systeem
7.1
Elektrische aansluitingen tot
stand brengen
LET OP
Vernieling van de compressor door een verkeerd draai-
veld!
► Zorg ervoor dat voor de voeding van de compres-
sor een rechts draaistroomveld beschikbaar is (al-
leen bij 400V-aansluiting).
Fundamentele informatie over de elektrische
aansluiting
●
Voor elektrische aansluitingen gelden eventueel
voorschriften van het lokale energiebedrijf
●
De stroomvoorziening van de warmtepomp moet
uitgerust zijn met een zekeringautomaat die op
alle polen is aangesloten en een afstand van ten
minste 3 mm tussen de contacten heeft (conform
IEC 60947-2)
●
Let op de waarde van de uitschakelstroom
( "Technische gegevens / leveringsomvang",
pagina 20)
●
Neem de voorschriften met betrekking tot elektro-
magnetische compatibiliteit (EMC) in acht
●
Actuele EMC-voorschriften voor huishoudelijke ap-
paraten aanhouden
●
Leg niet-afgeschermde voedingskabels en afge-
schermde leidingen (buskabels) op voldoende af-
stand van elkaar (> 100 mm)
●
Maximale kabellengte: 30m
Toegestaan type buskabel:
3 x 0,5 mm², standaard Ölflex-kabel afgeschermd
Technische wijzigingen voorbehouden | 83055800iNL | ait-deutschland GmbH

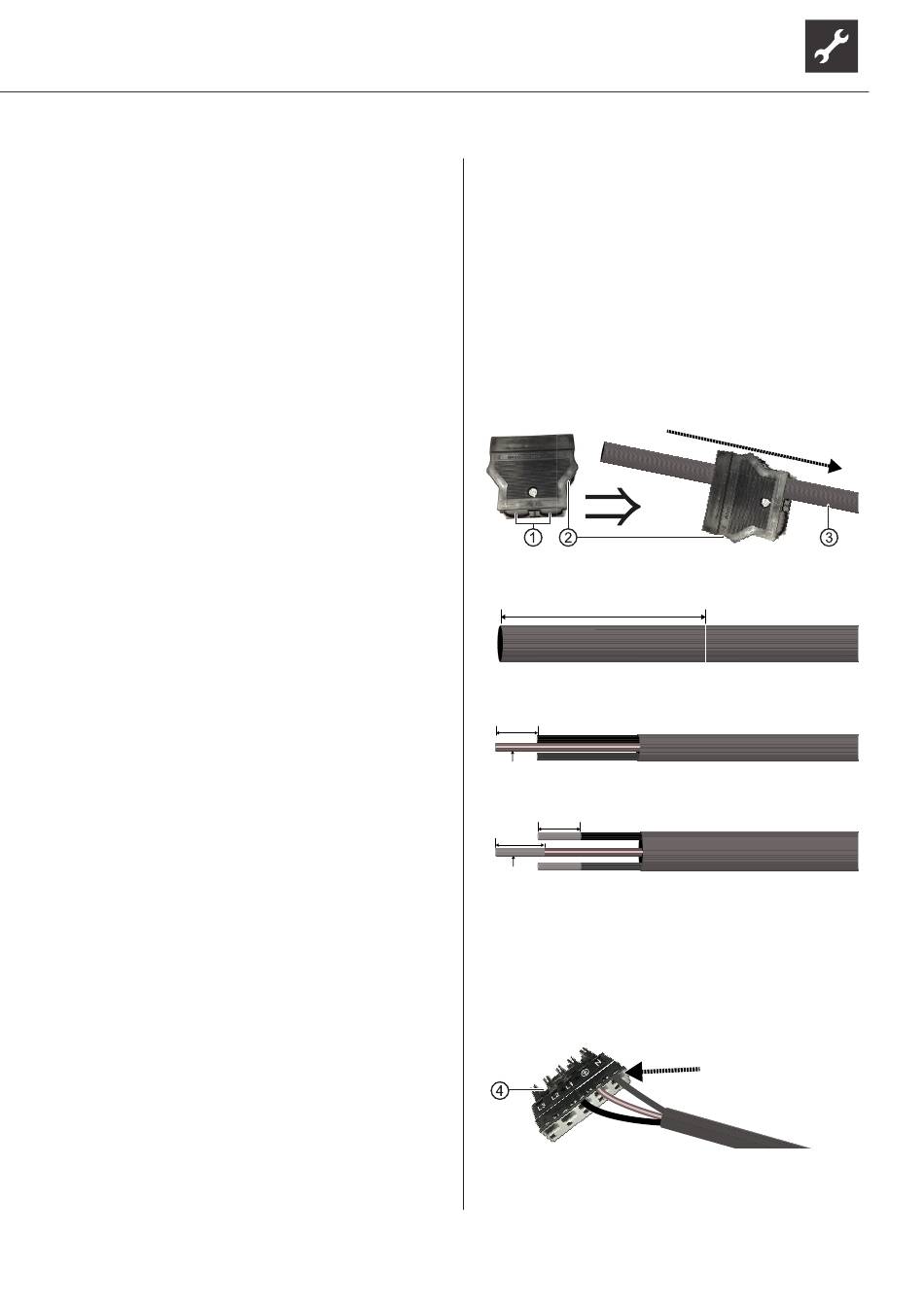

Kabels en leidingen naar binnen trekken en
verbindingen tot stand brengen
1.
Leg voorgemonteerde kabels 8 m van de warmte-
pomp binnen in het gebouw naar de hydraulische
eenheid.
2.
3-aderige lastkabel compressor (aderdoorsnede
telkens 0,5 – 4 mm², diameter van de kabelmantel
9 – 13 mm²) aansluiten op de met de warmtepomp
geleverde 5-polige stekker.
2.1. Een sluiting van de kabeldoorvoeren (①) voor-
zichtig aan de staafjes uit de trekontlastingsbe-
huizing (②) breken en de trekontlastingsbehui-
zing ca. 50 cm over de lastkabel (③) schuiven.
2.2. 55 mm van de kabelmantel van de lastkabel ver-
wijderen.
55 mm
2.3. Spanningvoerende aders zo inkorten dat de PE-
geleider 8 mm verder uitsteekt.
8 mm
PE
2.4. Van elke ader 9 mm isolatie verwijderen.
9 mm
9 mm
PE
2.5. Aders waarvan de isolatie is verwijderd in de pins
van de 5-polige stekker (④) plaatsen: N- en PE-
-geleider in de bijbehorende stekkerpin met op-
schrift op de stekker plaatsen, de L-geleider in de
stekkerpin L1.
► Als de lastkabel enkeldraads aders heeft, deze
telkens tot de aanslag inbrengen.
N
L
≈50 cm
11
