Bedieningshandleiding
3D-camera
1.7 Uitsluiting van aansprakelijkheid
Wij zijn niet aansprakelijk voor schade en bedrijfsstoringen die voortvloeien
uit montagefouten of het niet naleven van deze bedieningshandleiding.
Voor schade die ontstaat vanwege het gebruik van reserveonderdelen of
toebehoren, die niet door de fabrikant toegelaten zijn, is iedere vorm van
aansprakelijkheid van de fabrikant uitgesloten.
Om veiligheidsredenen is het eigenhandig herstellen, ombouwen
of veranderen van het component uitdrukkelijk verboden. Iedere
eigenmachtig uitgevoerde reparatie, ombouw of verandering is uit
veiligheidsoogpunt niet toegestaan, en ontslaat in voorkomend geval de
fabrikant van elke aansprakelijkheid en/of daaruit voortvloeiende schade.
2. Productbeschrijving
2.1 Bestelsleutel
Deze bedieningshandleiding geldt voor de volgende types:
AM-T100
Lasercategorie Klasse I volgens EN IEC 60825-1
Kijk niet in de laserstraal terwijl het apparaat in werking is om
schade aan de ogen te voorkomen.
2.2 Technische gegevens
Voorschriften:
Sensortechnologie:
Resolutie (Pixel):
Pixelgrootte (um):
Framesnelheid (fps):
LD-Golflengte (nm):
Gezichtsveld:
Reikwijdte:
Aanbevolen doelreflectie:
Nauwkeurigheid:
Afstand Resolutie (mm):
Belichtingsbereik:
CPU:
Interface:
10/100/1000 Mbps Ethernet, GigE Vision 2.0 Compliant
LED-indicator:
Stroomtoevoer:
Verbruik:
Aansluitwijze:
Beschermingsklasse:
als beide stekkerverbindingen gesloten zijn;
Veiligheid van de ogen:
Temperatuur:
Na een opwarmperiode van 30 minuten kan de camera
worden gebruikt in een omgeving onder –20° C.
Trilling:
Enkelvoudige amplitude: 3,5 mm, 8,4 Hz < f ≤ 150 Hz
Schock:
versnelling: 15 G; 3 assen, 6 richtingen; 3 keer elk
2
EN 61326-1, EN IEC 60825-1
iToF (indirect Time of Flight)
640×480
850
67˚ x 51˚
0,2 ... 6 m
20%~90%
< 1%
1 us ~ 1 ms
Dual Cortex-A53 1.2 GHz
Voeding (groen) x 1
Status (Groen / Rood / Oranje) x 1
Aangepast (Groen) x 1
Aangepast (Rood) x 1
PoE: IEEE802.3bt
DC: 24 V ± 10%
Typisch: 15 W
Plek: 40 W
M12 A-code 8-pins I/O-stekker x 1
M12 X-code Ethernet-stekker x 1
Gewicht: 500 g
IP67,
Niet beoordeeld door UL.
Klasse I
Opslag: –20 °C ... 85 °C
Operatie: 0 °C ... 45 °C
IEC 60068-2-6: 5 Hz ≤ f ≤ 8,4 Hz
Versnelling: 1 G
IEC 60068-2-27: Semisinusoïde;
3. Montage
3.1 Algemene montage-instructies
Montage uitsluitend toegestaan in spanningsloze toestand
• Installeer het apparaat niet in de buurt van hoogspanningsapparaten
en stroomverbruikers.
• Houd de componenten uit de buurt van schroot dat de werking kan
verstoren of de componenten kan beschadigen.
• Gebruik het apparaat niet op plaatsen waar ontvlambare of explosieve
gassen aanwezig zijn.
Om de tijdens het gebruik gegenereerde warmte optimaal
af te voeren en om de prestatiegegevens van de camera
over het gehele bedrijfstemperatuurbereik te garanderen,
moet de camera zo worden gemonteerd dat de warmte
wordt afgevoerd. Dit gebeurt via een geschikte beugel of
via contactvlakken tussen de behuizing en de omgeving.
Zorg ervoor dat u de instructies in de handleiding volgt (zie
hoofdstuk 5).
Houd er rekening mee dat waterdichtheid alleen wordt
gegeven als beide kabels achter het apparaat worden gelegd
en de stekkers goed zijn vastgedraaid.
Verwijder de schroeven op het achterpaneel niet om de
waterdichtheid niet in gevaar te brengen.
10
60

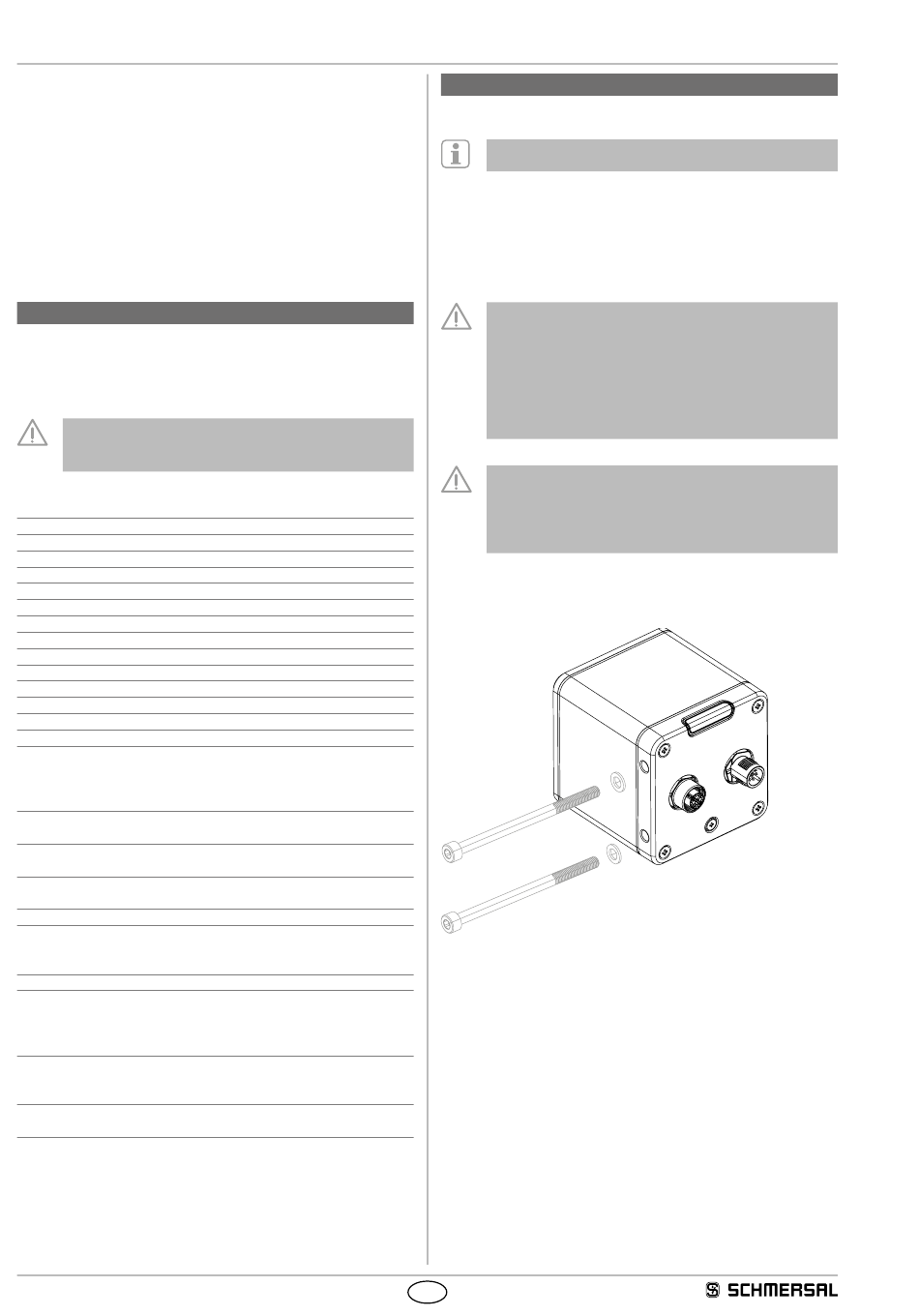

Om de camera te monteren, zijn er M5-montagegaten voor
inbusschroeven (bijv. M5x80). Schroeven en ringen zijn niet inbegrepen.
1
NL
AM-T100
