Onderhoud
12.6
Tanden vervangen (in geval van reparatie)
I
SWN1400036_3

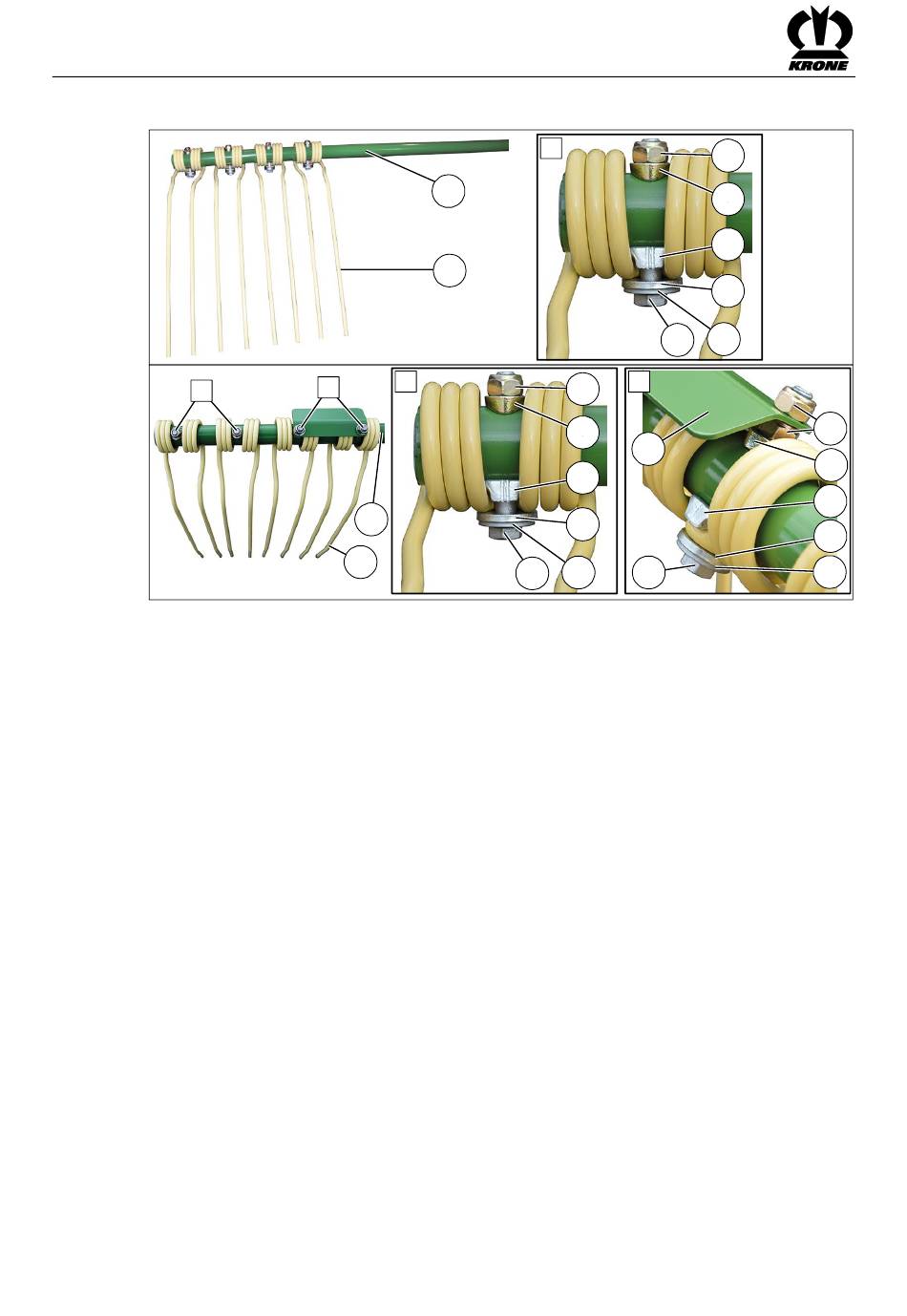

Afb. 37
1
Tanden
3
Borgmoer M12
5
Tanddraagstuk
7
Veerring SKB 12
9
Zeskantbout M12 x 100 - 10.9
Lijm (zeer sterk) (bestelnr. 938 627 0)
•
Om de gebroken tand te demonteren alle tanden vóór de gebroken tand demonteren.
•
De gebroken tand demonteren.
Nieuwe tand monteren
•
De tandbekleding in de tand leggen. Let er hierbij op dat de tandbekleding volgens de
afbeelding is gepositioneerd.
•
De tand met de tandbekleding op de tandarm schuiven.
•
De zeskantschroef met de veerring en de ring van onderen door de tandbekleding en de
tandarm steken.
•
De lijm (zeer sterk) op de uitstekende draad van de zeskantschroef aanbrengen.
•
De ondergrond, de borgmoer en indien nodig het schort monteren.
•
De tanden aan tandeinde optillen en de borgmoer met het aanhaalmoment = 95 Nm
vastdraaien.
•
Ga met alle tanden op de boven beschreven manier te werk.
82
2
1
I
II
2
1
I
8
II
3
4
10
5
6
8
7
9
2
Tandarm
4
Onderlaag
6
Ring 13 x 35 x 5
8
Zeskantbout M12 x 85 - 10.9
10
Afwijsplaat
3
4
5
6
7
3
4
5
6
7
