3.

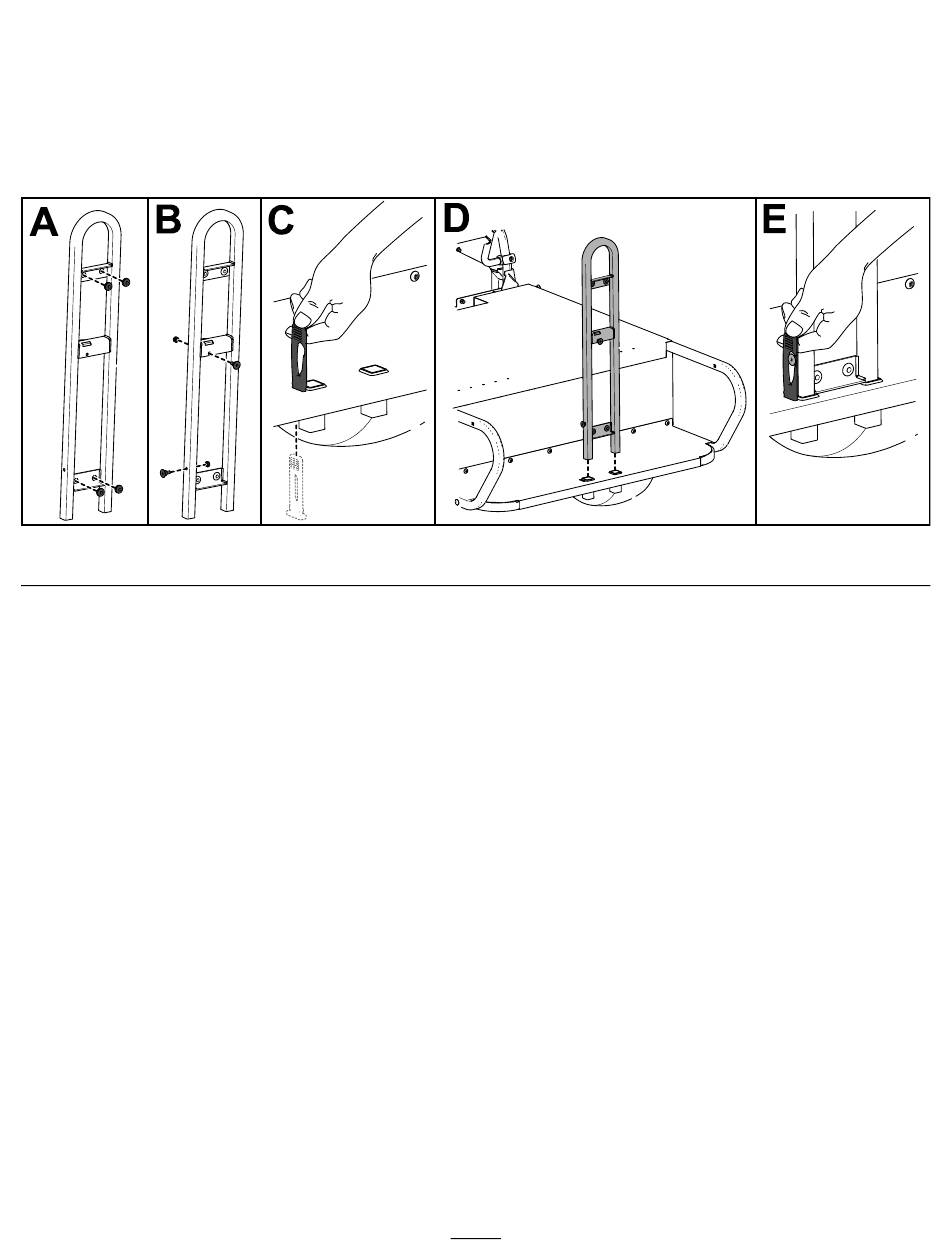

Monteer 4 rubberen pakkingringen op de handgreep van de achterste stoel (A in
4.
Monteer 2 verzonken schroeven (¼") en 2 borgmoeren (¼") op de handgreep van de achterste stoel
(B in
Figuur
8).
5.
Leid de bevestigingsband door de onderkant van de voetsteun (C in
6.
Monteer de handgreep van de achterste stoel op de voetsteun (D in
7.
Bevestig de handgreep van de achterste stoel op de voetsteun; trek hiervoor de bevestigingsband
omhoog en rond de verzonken schroef (E in
8.
Monteer de zijrails aan het laadvlak; gebruik hierbij 8 slotbouten (3/8 "x 3") en 8 zeskantige moeren
(3/8 inch) zoals afgebeeld op
Figuur
Figuur 8
Figuur
9.
5
Figuur
Figuur
8).
Figuur
8).
8).
8).
g243744
