ANT
COMPONENT VI DEO/AUDIO I N
Y
P
SCART INPUT (2x)
S-VIDEO
VIDEO I N
SCART
DVD PL AYER
ANT
COMPONENT VI DEO/AUDIO I N
Y
P
SCART INPUT (2x)
S-VIDEO
VIDEO I N
C omponent V ideo
(3 x RCA cable )
DVD PL AYER
ANT
COMPONENT VI DEO/AUDIO I N
Y
P
SCART INPUT (2x)
S-VIDEO
VIDEO I N
A udio L/ R
(2 x RCA cables )
DVD PL AYER
AUDIO O UT
/ C
P
/ C
R
L
L
B
B
R
R
DVI/
R
L
R
RGB
L
R
AUDIO I N
AUDIO O UT
/ C
P
/ C
R
L
L
B
B
R
R
DVI/
R
L
R
RGB
L
R
AUDIO I N
A udio L/ R
(2 x RCA cables )
AUDIO O UT
/ C
P
/ C
R
L
L
B
B
R
R
DVI/
R
L
R
L
R
RGB
AUDIO I N
S- video
(4-P in -DIN)
Gebruikershandleiding BDS4222B/V/R
5.3

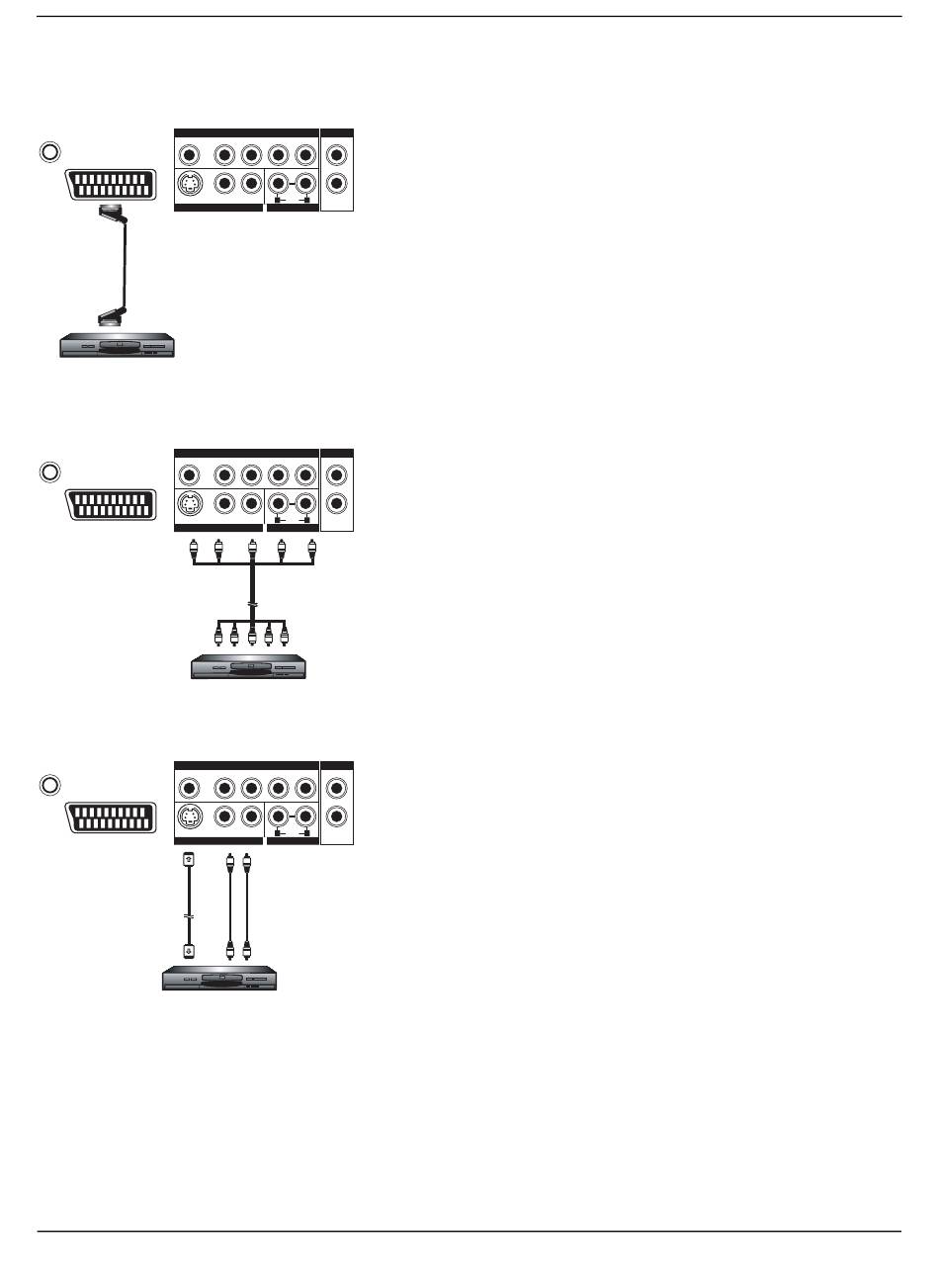

VERBINDEN MET EEN DVD-SPELER
(ALLEEN BDS4222V/R)
Met gebruik van een SCART (AV) ingangsaansluiting
1 Verbind de SCART-aansluiting van de DVD-speler met de SCART-
aansluiting van de monitor.
Met gebruik van een component video ingang
1 Verbind de groene (met de naam Y) aansluiting van de DVD-speler
met de groene aansluiting van de monitor.
2 Verbind de rode (met de naam Pr/Cr) aansluiting van de DVD-speler
met de rode Pr/Cr aansluiting van de monitor.
3 Verbind de blauwe (met de naam Pb/Cb) aansluiting van de DVD-
speler met de blauwe Pb/Cb aansluiting van de monitor.
4 Verbind de rode (R) en witte (L) audio aansluitingen van de DVD-
speler met de R en L audio ingangsaansluitingen die zich naast de Pr/
Cr connector bevinden.
Met gebruik van een S-Video ingang
1 Verbind de S-Video (4-pin DIN) connector van de DVD-speler met
de S-Video ingang aan de achterkant van de monitor.
2 Verbind de rode (R) en witte (L) audio aansluitingen van de DVD-
speler met de (R) en (L) audio ingangsaansluitingen die zich naast de
S-Video connector bevinden.
17
