2 Opbouw van de Motor Drive
De motorbesturing is opgebouwd uit drie elementen die met een kabel
met elkaar zijn verbonden:
1.

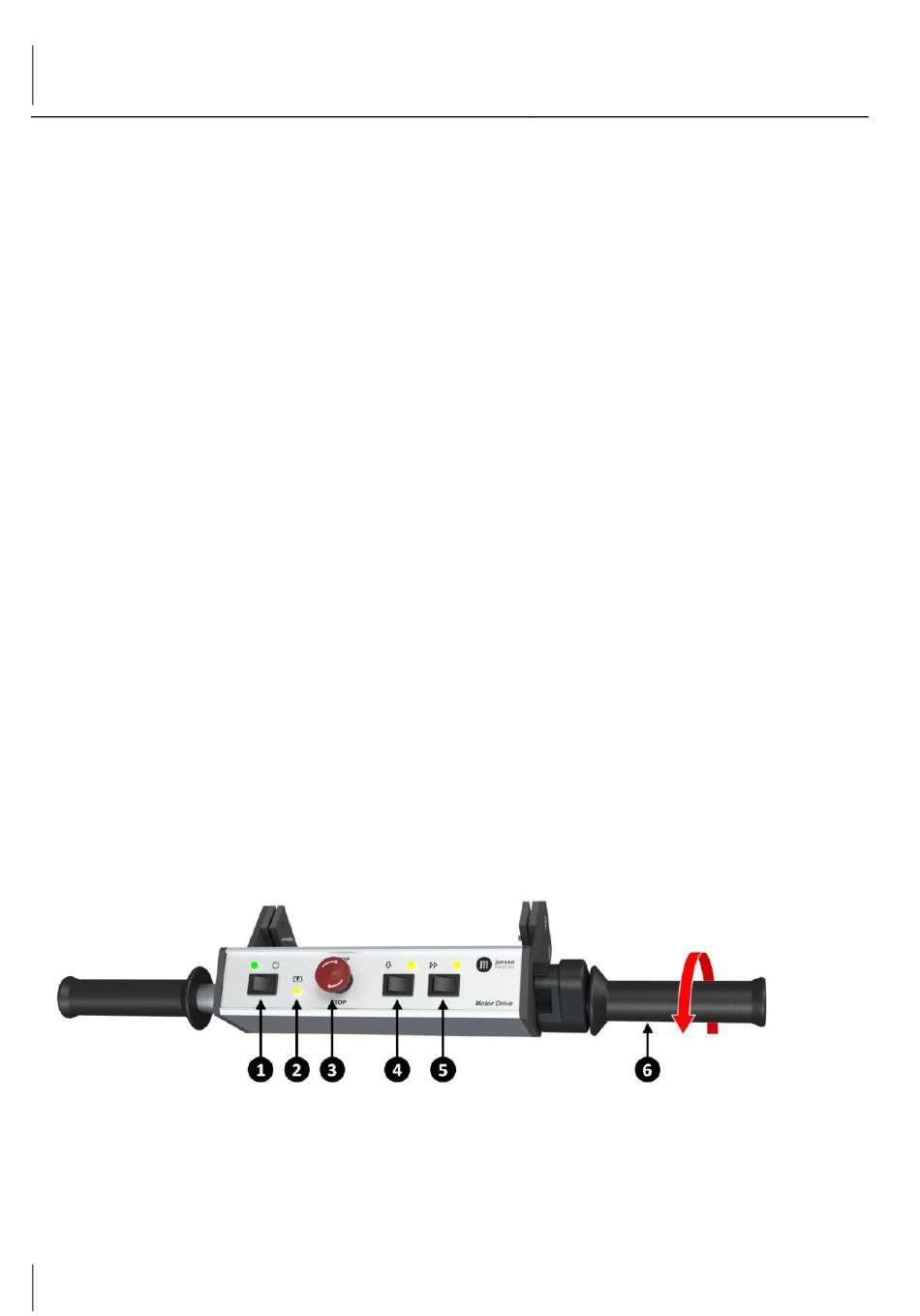

De bedieningsconsole
Via deze console kunt u de trolley besturen. Hiervoor zijn een
aantal knoppen en lampjes, een noodstopschakelaar en een
gashandel beschikbaar. In de volgende paragraaf hebben wij
dit verder toegelicht.
2.
De aandrijfunit
De aandrijfunit bevat feitelijk alle elementen die noodzakelijk
zijn voor het elektrisch voortbewegen van de trolley.
Belangrijke elementen zijn de aandrijfmotor waaraan het
aandrijfwiel is gemonteerd, de accu's, de acculader en de
motorbesturing.
3.
Accu ontlaadindicator
De energie-inhoud van de accu wordt weergegeven door de
ontlaadindicator. De plaats van deze indicator kan voor de
verschillede trolleys verschillen.
2.1 Bedieningsconsole
In dit hoofdstuk worden alle stappen toegelicht die worden doorlopen bij
normaal gebruik van een trolley die met de motoraandrijving is uitgerust.
Met deze schakelaar wordt de motoraandrijving in- en
uitgeschakeld. Als de aandrijving wordt ingeschakeld, wordt het
aandrijfwiel binnen enkele seconden op de grond geplaatst. Als na
het rijden de aandrijving weer wordt uitgeschakeld, wordt het
