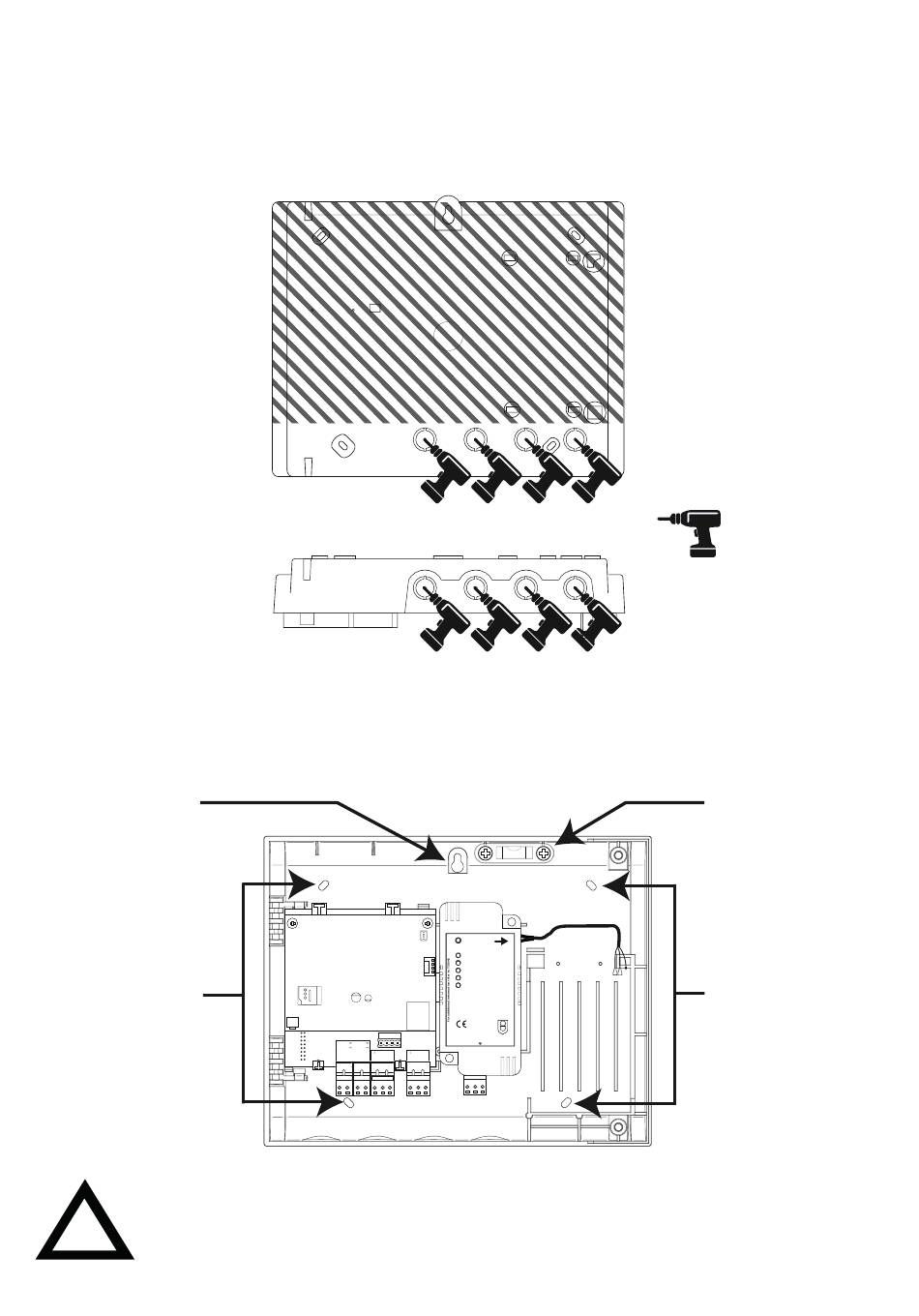

Kabelingang
Selecteer kabelinvoerpunten zoals vereist, voordat u deze aan de
muur bevestigt.
Zijaanzicht
achter
Zijaanzicht
onder
Bevestig paneel aan muur
Sleutelgat
SCHUIF NAAR
VERWIJDEREN
Bevestigings-
posities
14
0359-CPR-XXXX
Opmerking: de meegeleverde montagesjabloon
!
voor de achterdoos kan worden gebruikt om de
bevestigingsposities te boren.
SCHUIF NAAR
VERWIJDEREN
©2022 EMS Ltd. Alle rechten voorbehouden
RS232
START
STATUS
FAULT
MAINS / CHARGER FAIL
BATTERY LOW
BATTERY FAIL
EN54-4 UNIVERSAL PSU
SC-60-1000
INPUT: 220-240VAC, 50Hz, 0.3A
OUTPUT: 5.0-8.5VDC, 0.8A MAX
0905
15
0359-CPR-00267
INPUT
RS232
ACTIVE
ACTIVE
L N
FAULT
FAULT
INPUT1 INPUT2
FIRE
FAULT
A B
A B
NC C NO
NC C NO
Pagina 9 van 36 MK274-0001-01 (Uitgave 4) 19/10/2022 AJM
GEEN KABELTOEGANG
AAN DE BOVENKANT
VAN DE UNIT!
SLIDE TO
REMOVE
= Beschikbaar
invoerpunt
Waterpas
Bevestigings-
posities
