SFS8000

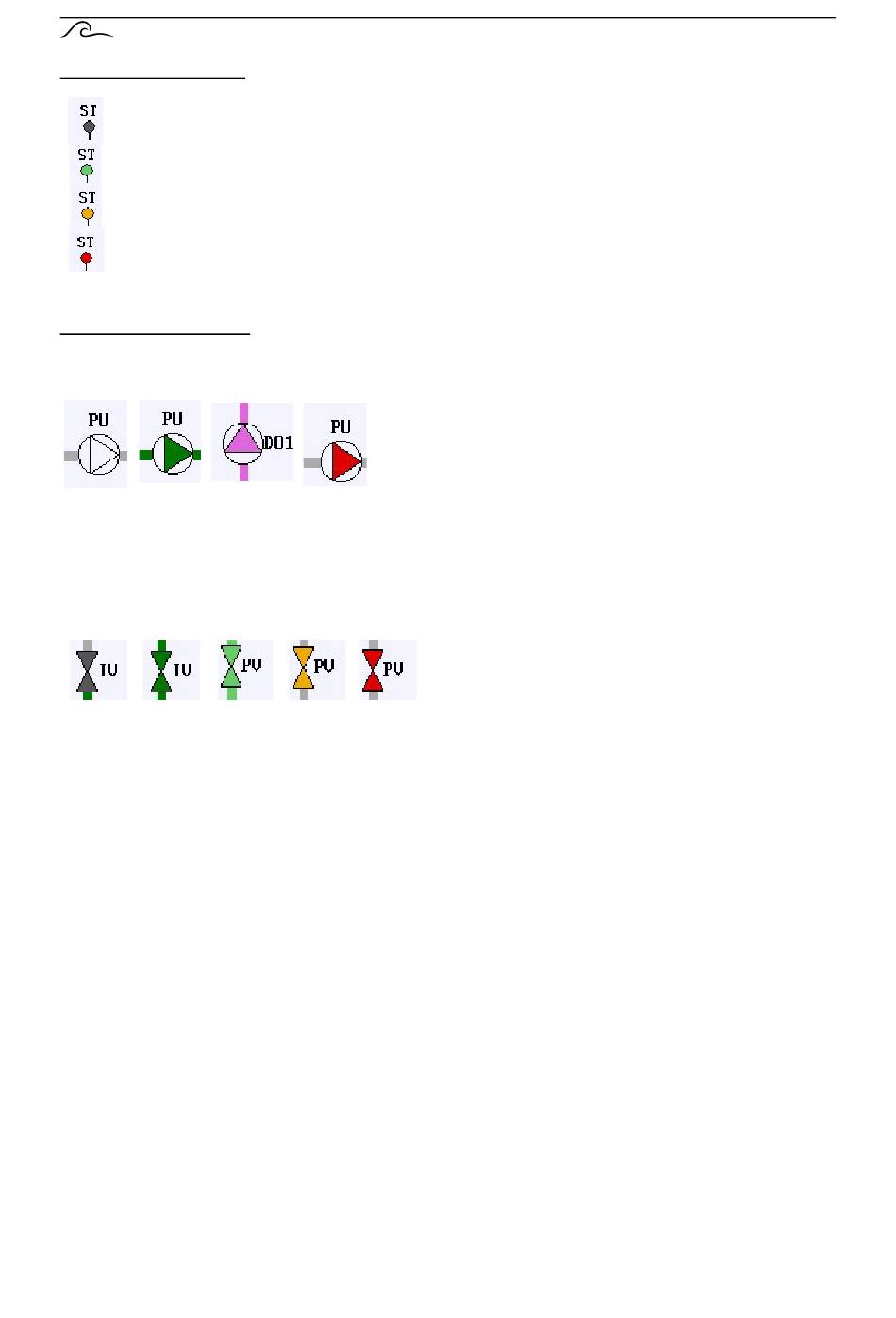

Stand van de ingangen :
De (digitale) ingangen kunnen de volgende toestanden hebben :
De ingangsfunctie wordt niet bewaakt (grijs).
De ingangsfunctie wordt bewaakt en is niet actief (groen).
De ingangsfunctie wordt bewaakt, is actief maar de vertragingstijd is nog niet voorbij (geel).
De ingangsfunctie wordt bewaakt, is actief en de vertragingstijd is voorbij (rood).
Stand van de uitgangen :
De symbolen kunnen worden weergegeven in de volgende kleuren.
Pompen :
- wit
: De pomp is uitgeschakeld.
- donker groen : De pomp is ingeschakeld en er wordt ruw water gepompt.
- violet
: De pomp is ingeschakeld en er worden chemicaliën gepompt.
- rood
: De pomp is uitgeschakeld. Er is een storing aan de pomp.
Afsluiters :
- donker grijs
: De afsluiter is gesloten.
- donker groen : De afsluiter is geopend en er loopt ruw water door.
- licht groen
: De afsluiter is geopend en er loopt onthard water door.
- oranje
: De beveiliging van de afsluiter is geactiveerd maar de vertragingstijd is nog niet
voorbij
- rood
: De beveiliging van de afsluiter is geactiveerd en de vertragingstijd is voorbij.
Attentie : Indien de pulsfunctie voor de doseerpomp uitgang is geactiveerd dan zal bij gedeactiveerd
relais ook een "|" worden weergegeven.
Meet- en functie weergave
6
