NL

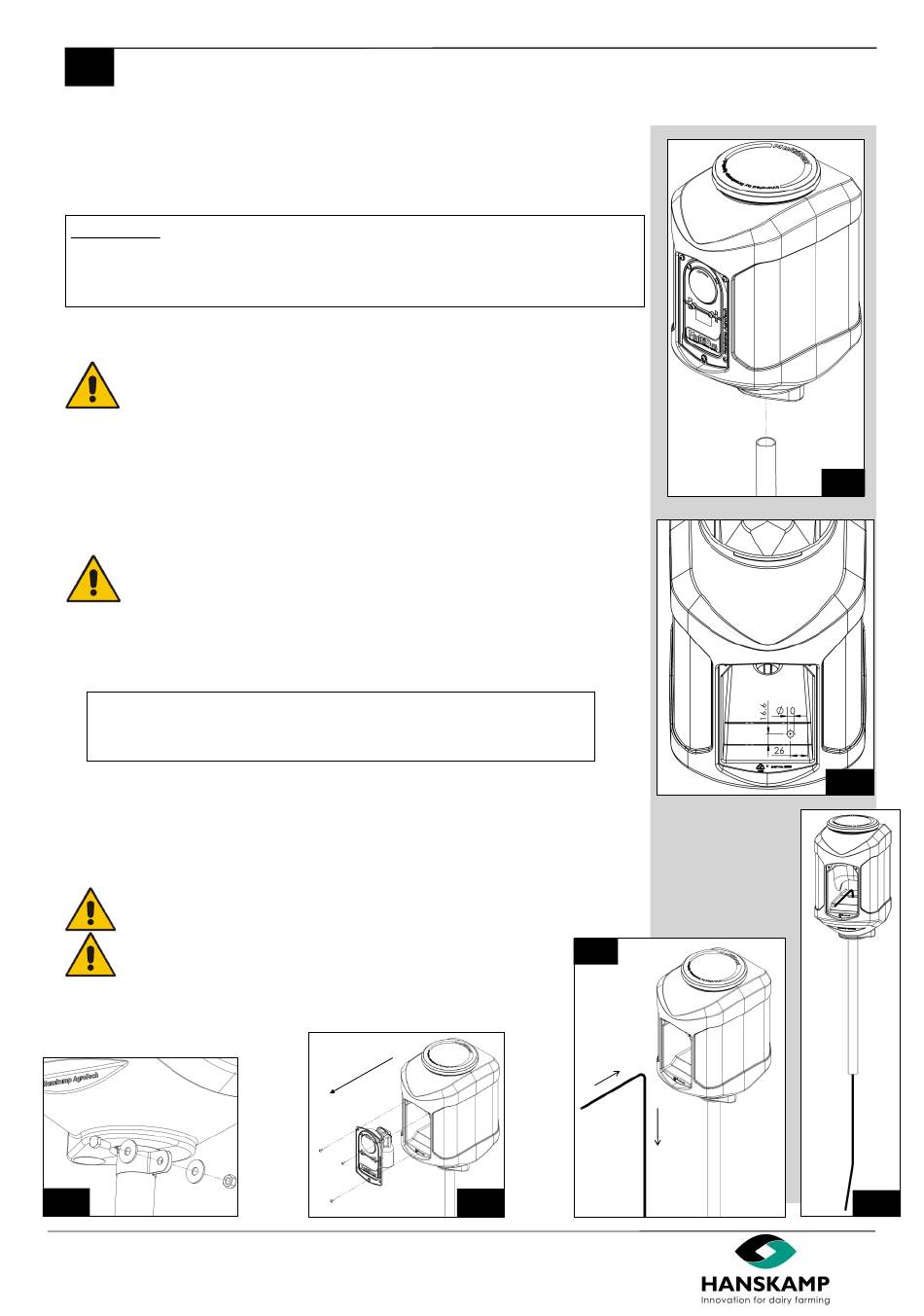

Montage Container-versie
Kijk voor de montage van de muurbevestigingsversie op pagina 13
In de handleiding worden de stappen voor één pompunit beschreven, bij 2 pompen
kan hetzelfde proces uitgevoerd worden voor de andere zijde.
Bij 2 pompen:
Boor ook een gat Ø13 aan de andere kant van de container (afb.3). Bevestig daarna de
extra bijgeleverde schotdoorvoerkoppeling (art.nr. 3572) in het gat en borg deze met
een wartelmoer (art.nr.1886).
1. Controleer aan de hand van de stuklijst of alle onderdelen aanwezig zijn. (pag.26)
Let op! Er wordt geen bevestigingsmateriaal geleverd om een statiefbuis aan
het voerstation te monteren.
2.
Bevestig de statiefbuis (art.nr. 3521) 1¼" (Ø 42,4) aan een voerstation of ander
voersysteem.
3.
Plaats de MultiDos container over de statiefbuis (afb. 2)
4.
Schuif de fixeerband (art.nr. 3538) over de statiefbuis totdat deze de container
raakt. Bevestig de fixeerband zo dat de container niet meer kan draaien.(afb.4)
Let op! Bij het monteren op de statiefbuis, uitkijken voor eventueel klemge-
vaar.
Let op! Wanneer de container gemakkelijk op de buis draait, dient deze ge-
fixeerd te worden. Wanneer de container meerdere rotaties kan maken, kan
dit de werking benadelen.
5.
Schroef de buitenste 3 inbusschroeven (art.nr. 3510) waarmee de MultiDos-pomp
bevestigd zit los en verwijder de pomp. (afb.5)
1x doorzichtige slang Ø11,5 (HanskampQualityTube) (art.nr.3512)
1x aanzuigslang = max. 20 centimeter (PVC slang Ø10x7) (art.nr.3575)
1x persslang = overige slang (PVC slang Ø10x7) (art.nr.:1006)
6.
Neem de overige PVC slang en knip deze op maat. Dit wordt de persslang naar de
sproeier.
7.
Voer de persslang (art.nr.1006) via het gat in de container door de statiefbuis
(afb.6A en 6B). Deze gaat naar de sproeier.
Let op! Bij het doorvoeren/monteren van de slang door de statiefbuis kun-
nen lichte verwondingen door scherpe delen ontstaan.
Let op! Zorg bij het vastleggen van de PVC slang dat deze zijn
vorm behoud. Tie-wraps niet te hard aantrekken dit kan de slang
beknellen.
8.
Voor sproeiermontage zie pagina 21
4
Hanskamp AgroTech B.V. (the Netherlands)
Doseersysteem – Dosing system – Dosiersystem – Systeme de dosage
5
8 - 27
www.hanskamp.nl
6A
MultiDos
2
3
6B
