Ombouw voor gebruik op een andere gassoort
• Voor de ombouw voor gebruik op een andere gassoort hoeft het
apparaat niet tussen de keukenelementen uit worden getrokken.
• Sluit voor de ombouw de stroomtoevoer van het apparaat af.
• Verwissel de bestaande spuitstukken voor de nominale
warmtebelasting met spuitstukken die voor de nieuwe gassoort
geschikt zijn (zie tabel).
• Draai het spuitstuk voor de minimale warmtebelasting aan of los
totdat de minimale warmtebelasting is bereikt.
• Schroef de spuitstukken met een zwakke
(minimale) doorstroming vast of draai ze los
totdat de minimale doorstroming is bereikt (zie
tabel).
• Plak na de ombouw van het apparaat een nieuwe sticker
met de juiste gegevens over de oude en controleer de
werking en afdichting van het apparaat.
Afstelbare onderdelen
De afstelbare onderdelen van de kookbranders zijn toegankelijk na
demontage van het bedieningspaneel en de afstelbare onderdelen
van de oven en gas-infrabrander zijn toegankelijk na demontage
van het bedieningspaneel en de branders.
• Verwijder het rooster en de afdekplaatjes van de branders met
de ringen.
• Verwijder de bedieningsknoppen.
• Draai de onderste bevestigingsschroeven van het
bedieningspaneel los en verwijder het paneel.

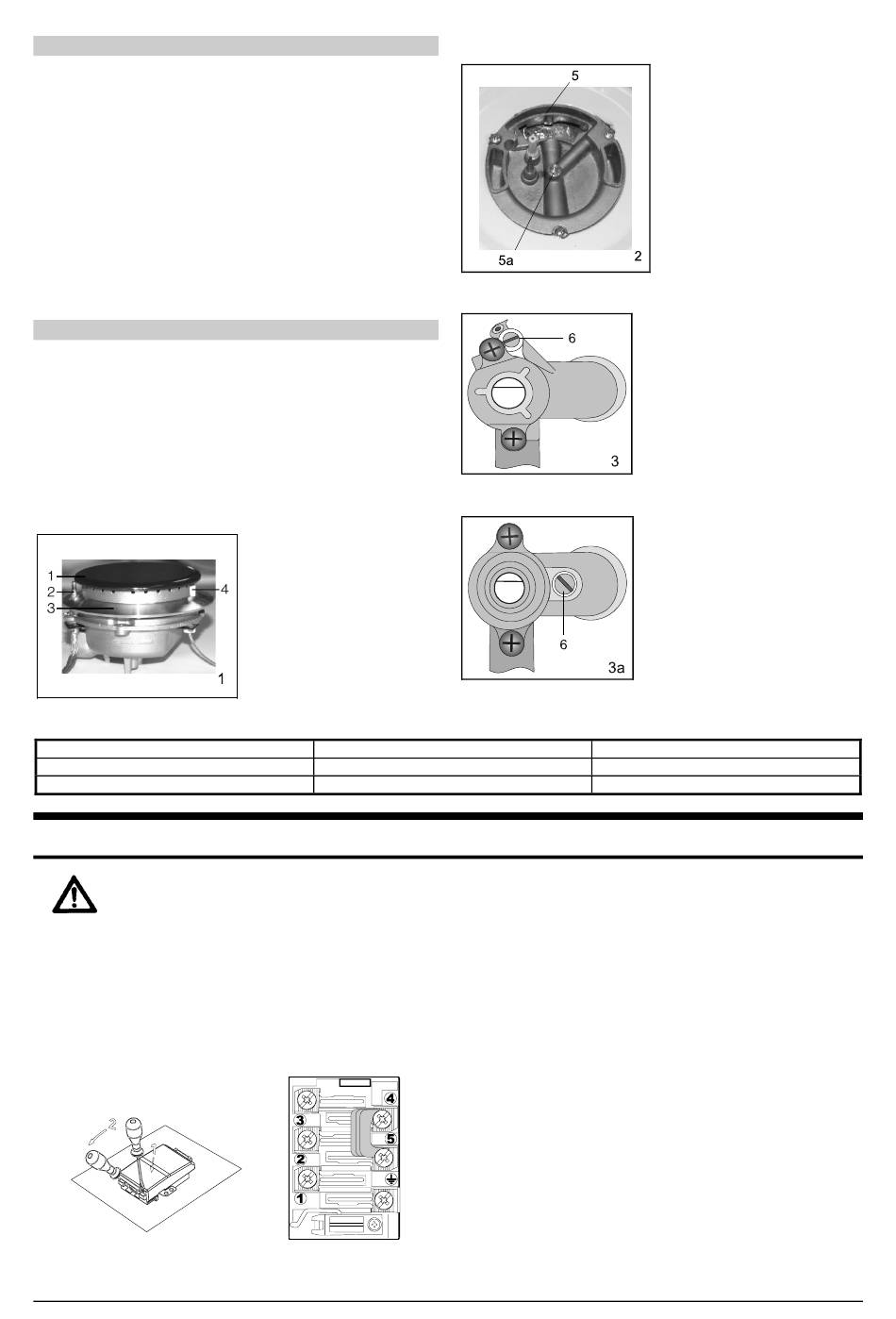

Kookbrander (tekening 1)
Onderdelen, die bij de overgang op een andere gassoort verwisseld of afgesteld moeten worden
Kookbrander
Nominale warmtebelasting
Minimale warmtebelasting
Elektrische aansluiting
Open de aansluitdoos: u opent hem met behulp van
een schroevendraaier, zoals de afbeelding op het
afdekplaatje laat zien.
De elektrische aansluiting mag uitsluitend door de
servicedienst of een erkend vakman worden verricht!
Door onjuiste aansluiting kunnen onderdelen van het apparaat
vernield worden, die in zo'n geval niet onder de
garantiebepalingen vallen!
De aansluitspanning van de gebruiker (230 V tegen N) moet
door de vakman met een meetinstrument gemeten worden!
De verbindingsbruggen moeten overeenkomstig de
netaansluiting worden geplaatst!
16
1 Afdekplaatje van de
branderring
2 Branderring met
drager voor het
afdekplaatje
3 Thermo-element
(alleen bij sommige
modellen)
4 Aansteekkaars t.b.v.
ontsteking"
Tekeningnummer
Aanwijzingen voor gebruik, opstelling en aansluiting
Branderhuis van de wok (tekening 2)
Beveiligde gaskraan (tekening 3)
Onbeveiligde gaskraan (tekening 3a)
1
3, 3a
• Controleer of de spanning die op het typeplaatje is vermeld
overeenkomt met de feitelijke netspanning, alvorens het
apparaat aan te sluiten.
• De lengte van de aansluitkabel moet minstens 1,5 m
bedragen, zodat u het apparaat aan kunt sluiten voordat u
het tegen de wand schuift.
• De aardleiding van de aansluitkabel moet langer zijn dan de
andere draden, zodat bij eventueel trekken aan de kabel de
aardleiding later wordt belast, dan de draden die onder
spanning staan
De procedure
• Open aan de achterkant van het apparaat het afdekplaatje
van de aansluitdoos met een schroevendraaier. Hierbij
maakt u met de schroevendraaier de vergrendeling los,
zoals op de afbeelding van het afdekplaatje van de
aansluitdoos te zien is.
• De aansluitkabel moet via de ontspanner worden geleid, die
de kabel tegen uittrekken beveiligt. Als de ontspanner nog
niet gemonteerd is, kunt u hem zo bevestigen zodat de
aansluitkabel aan de mantel van het apparaat wordt
gehaakt.
• Sluit daarna de kabel aan overeenkomstig de op één van de
afbeeldingen gegeven mogelijkheden. Bij verschillende
5,5a Inspuiter
6 Regelschroef voor de
minimale warmtebelasting
6 Regelschroef voor de
minimale warmtebelasting
Onderdeel
5
6
