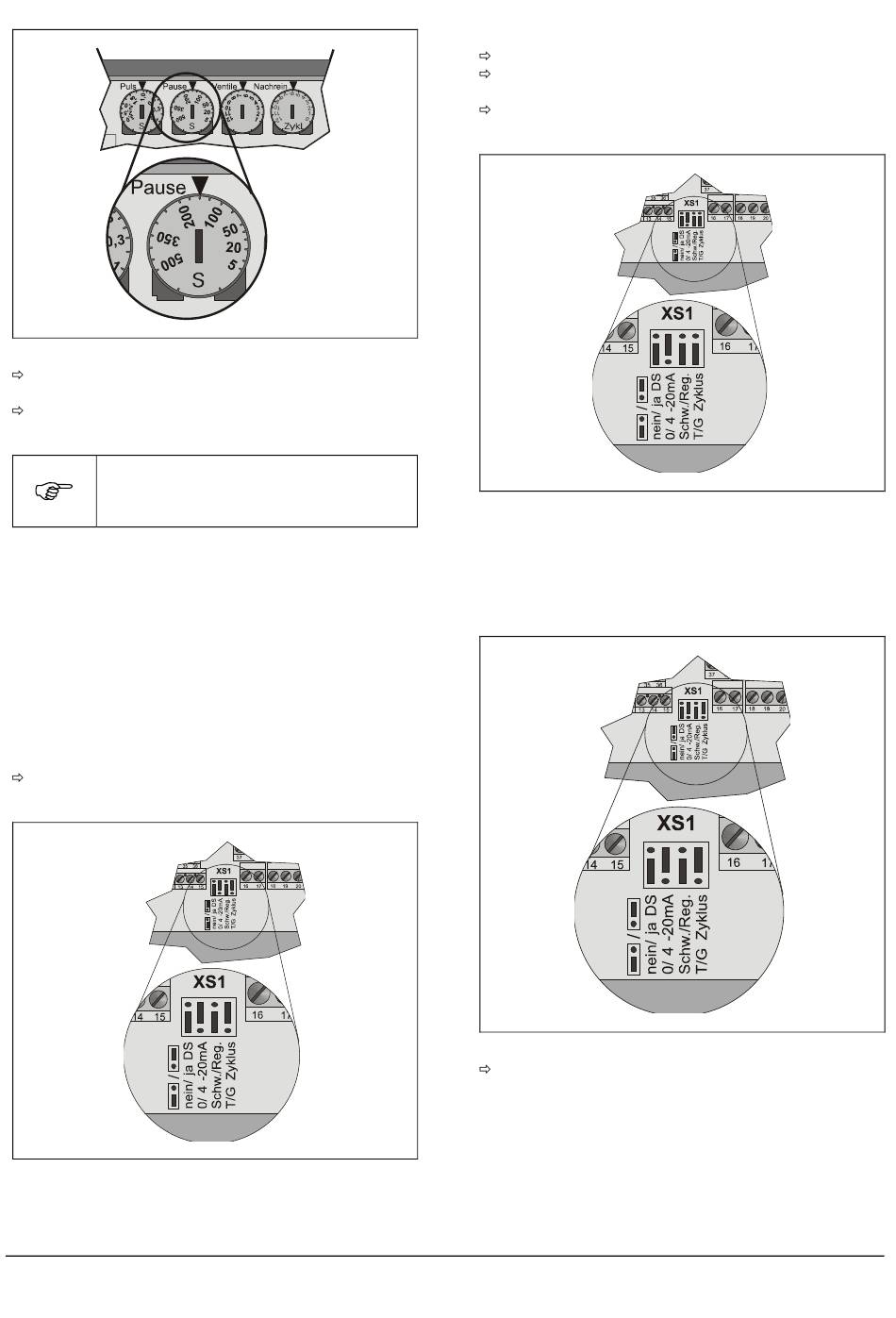

Abb. 9: Potentiometer „Pauze"
De sturing berekent uit de actuele verschildruk en de
gekozen karakteristiek de actuele pauzetijd.
Bij stijgende verschildruk wordt de pauzetijd verkort, bij
dalende verschildruk verlengd.
De verandering van de pauzetijd gebeurt niet
lineair.
Bij onderschrijding van ongeveer 5% van de
meetwaarde wordt de reiniging beëindigd.
9.1.2
Schakeldrempel
Bij de bedrijfsmodus "schakeldrempel" is de sturing actief
wanneer de ingestelde schakeldrempel overschreden
wordt.
Fabrieksinstellingen:
• Klem 16-17 is niet belegd
• Brug aan klem 18-19
• Jumper 3 is beneden
Optie totale cyclus:
• Schakelaar XS1 Jumper T/G cyclus boven
Bij bereiken van de schakeldrempel wordt een totale
cyclus doorlopen.
Abb. 10: Jumperpositie voor totale cyclus
Pagina 8
Vertaling van de originele bedrijfshandleiding MFS-05, MAHLE Industriefiltration GmbH, 14.02.12, Mat.-Nr. 70559861, versie 07
Optie deelcyclus:
• Schakelaar XS1 Jumper T/G cyclus beneden
Bij bereiken van de schakdrempel vindt reiniging plaats.
Bij onderschrijden van de schakeldrempel wordt de
reiniging beëindigd.
Bij een volgende activering wordt het volgende ventiel
aangesproken.
Abb. 11: Jumperpositie voor deelcyclus
9.1.3
Tijdsturing
Fabrieksinstellingen:
• De brug is tussen klem 16-17 en 18-19
• Beide drukmeetleidingen zijn afgeklemd.
• Schakelaar XS1 Jumper dremp./teg. boven
Abb. 12: Jumperpositie tijdsturing
Een tijdafhankelijke reiniging wordt gestart wanneer de
contacten 16-17 en 18-19 gesloten zijn.
