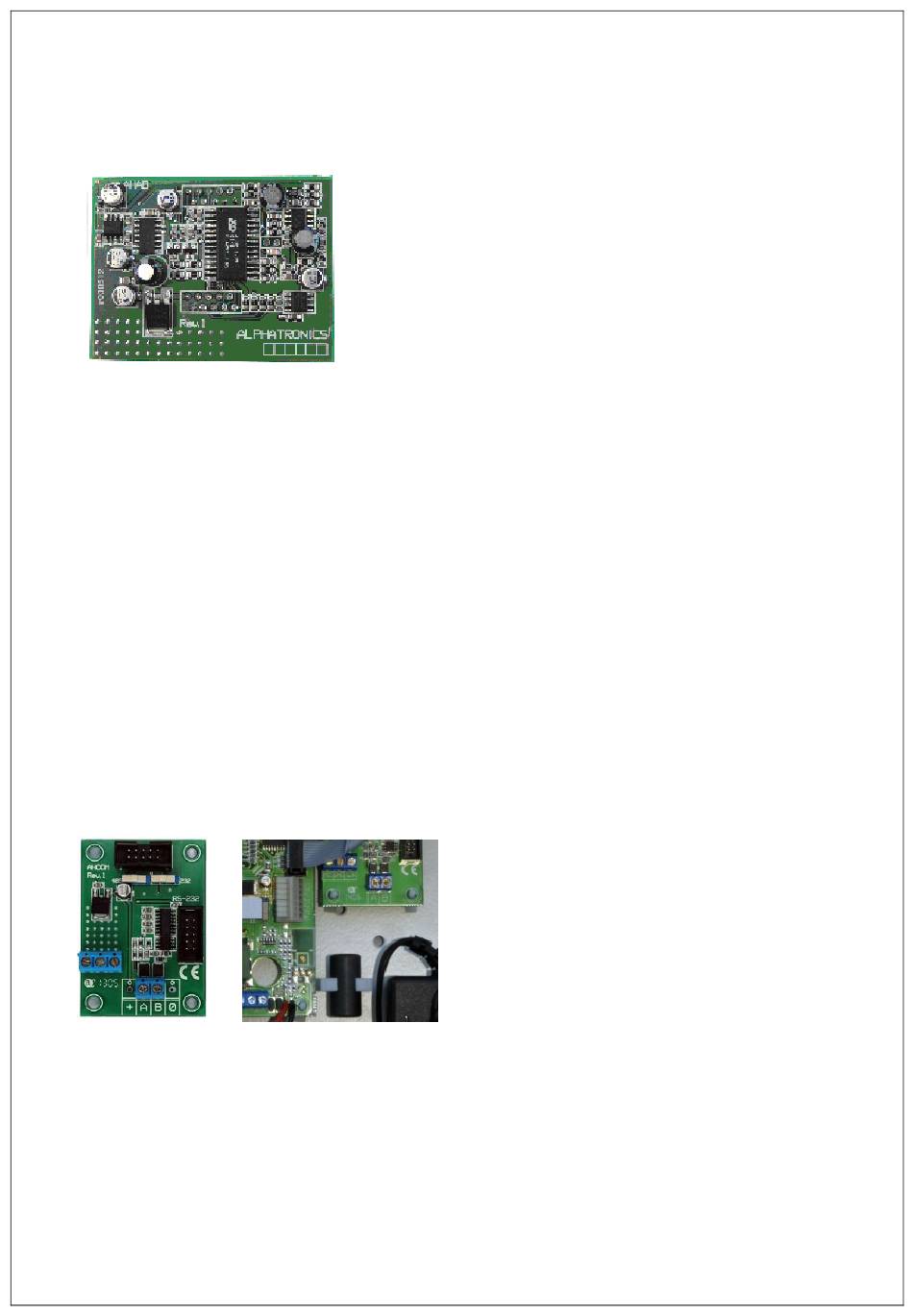

Spraak uitbreiding
De AlphaBox kan uitgebreid worden met een spraak opsteekprint. De spraak opsteekprint wordt
gebruikt voor het doormelden van spraakberichten naar privé telefoonnummers en/of het voeren van
een spreek/luisterverbinding of vocale spraak ondersteuning voor de gebruiker.
►!
Indien de AlphaBox later wordt uitgebreid met een spraakoptie is het van belang de
softwareversie van de centrale te vermelden bij de bestelling.
Vocale ondersteuning voor de gebruiker
De communicatieprint van de AlphaBox centrale heeft naast de RS-485 bus aansluiting ook een
microfoon en een luidspreker aansluiting. De microfoon aansluiting kan gebruikt worden om een
microfoon aan te sluiten om een spraakteksten op te nemen.. De speaker aansluiting kan gebruikt
worden om een 4-8 ohm luidspreker aan te sluiten.. Indien de hoofdprint is uitgebreid met een spraak
opsteekprint zijn via de externe luidspreker spraakteksten hoorbaar. Dit kan dienen als vocale
ondersteuning voor de gebruiker tijdens bediening.
Communicatie print
De AlphaBox is voorzien van een communicatieprint om externe bedieningspanelen, een externe
proximity lezer, uitbreidingsmodules, een IP transceiver of een ISDN alarmoverdrager op aan te
sluiten. De communicatieprint heeft een (industrie-) standaard RS-485 aansluiting. De RS-485 bus is
een 4-aderige bus en is opgebouwd uit 2 draden voor voeding (+12V en 0V) en 2 draden voor
datacommunicatie (A en B). Op de communicatieprint zijn de klemmen voor datacommunicatie (A en
B) aanwezig. De voeding voor de RS-485 bus dient rechtstreeks vanaf de 12V en 0V klemmen van de
hoofdprint verkregen te worden.
Bedieningspanelen voor de AlphaBox
Voor de AlphaBox centrale zijn bedieningspanelen met een LCD-venster beschikbaar. Het
bedieningspaneel is tevens leverbaar met geïntegreerde proximity lezer om het systeem in en uit te
schakelen middels een proximity pas. Op het LCD display kunnen meldingen van de centrale
afgelezen worden. Naast het LCD display zijn 5 status LED's aanwezig, elk met hun eigen betekenis.
Het LCD display en de silicone toetsen hebben een achtergrond verlichting. De achtergrond
verlichting zal, afhankelijk van de programmering, continu branden of uit gaan na 10 seconden, indien
er geen toets meer wordt aangeraakt.
Installateurshandleiding AlphaBox
De spraakprint wordt geleverd als opsteekprint en is al voorzien
van een aantal standaard spraakberichten zoals bijvoorbeeld de
zonenamen, alarm informatie, storingen etc. Indien de
installateur beschikt over een microfoon (art.nr. 004221) dan kan
hij ook een huisidentiteit of afwijkende zonenamen opnem
communicatieprint van de AlphaBox centrale is voorzien van
een speaker en microfoon aansluiting. De microfoon dien
microfoon aansluiting op de communicatieprint aang
worden.
►!
De voeding voor de RS-485 bus dient
rechtstreeks vanaf de + 12V en 0V klemmen van
de AlphaBox hoofdprint verkregen te worden. De
maximale stroomafname is 800mA.
►!
De twee draden van de RS-485 data
communicatie (A en B) moeten eerst door de
ferriet kraal gevoerd worden voordat deze worden
aangesloten op de communicatie print.
Rev. 1.9
27-11-2008
en. De
t op de
esloten te
12
