Derde uitgave • Eerste druk

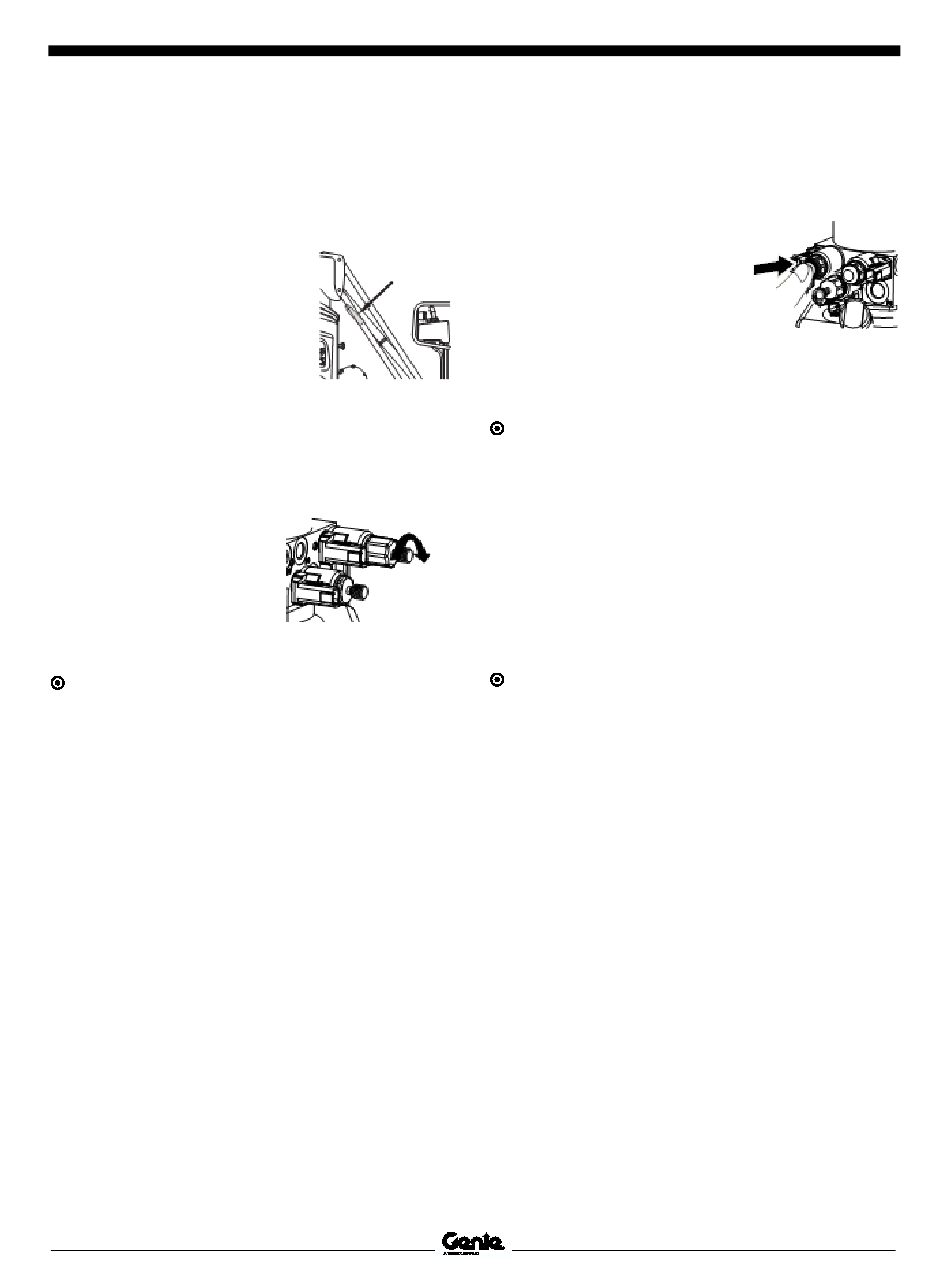

Jib neerlaten
77 Laat de mast neer met behulp van de procedure
voor het hulpsysteem voor het neerlaten van de
mast.
78 Lokaliseer het ventiel
op de jib.
79 Draai de dop op de jib linksom om het ventiel
te openen.
80 Open de draaitafelafdekking tegenover de
grondbediening.
81 Lokaliseer het ventiel
op het ventielenblok
dat voor
handbediende functies
wordt gebruikt.
82 Draai de dop op het ventiel langzaam rechtsom.
Resultaat: De jib wordt neergelaten wanneer het
ventiel naar het midden van het werkbereik wordt
gedraaid.
83 Draai wanneer de jib wordt neergelaten de
dop op het jibventiel rechtsom om het ventiel
te sluiten.
84 Draai bij het ventielenblok de dop op het
handbediende functieventiel linksom om het
ventiel te sluiten.
Onderdeelnr. 1319686DUGT
Sturen
85 Open de draaitafelafdekking tegenover de
grondbediening.
86 Lokaliseer het stuurventiel
op het ventielenblok. Houd
de zwarte knop op het
uiteinde van het ventiel
ingedrukt.
87 Steek de handbediende hendel van de
handpomp in de pomp en pomp de hendel op en
neer.
Resultaat: De wielen draaien naar rechts.
88 Lokaliseer het ventiel op het ventielenblok dat
voor handbediende functies wordt gebruikt.
89 Draai de dop op het ventiel linksom.
90 Lokaliseer het stuurventiel op het ventielenblok.
Houd de zwarte knop op het uiteinde van het
ventiel ingedrukt.
91 Steek de handbediende hendel van de
handpomp in de pomp en pomp de hendel op en
neer.
Resultaat: De wielen draaien naar links.
92 De handbediende hendel van de handpomp
wordt opgeborgen onder de chassisafdekkingen
vóór de accu's.
GR
-20J • GR
-26J
™
™
Bedieningshandleiding
Inspecties
31
