Bediening
4.5 Naald vervangen

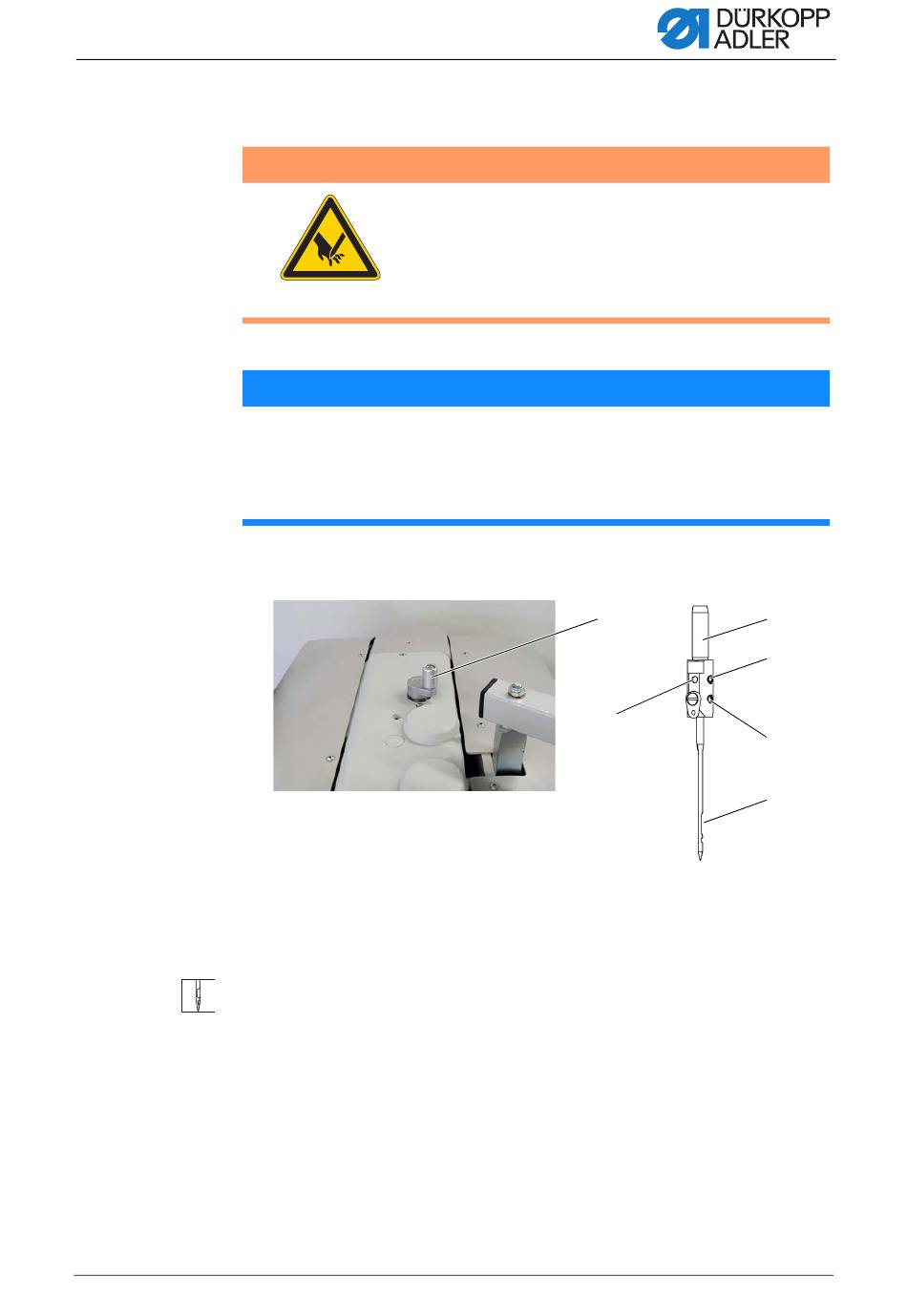

Afb. 8: Naald vervangen
(1) - Lier
(2) - Cilinderpen
(3) - Naaldgroef
Zo kunt u de naald vervangen:
1. Druk de lier (1) in en draai eraan totdat de naaldstang (6) de bovenste
2. Draai stelschroef (4) los.
3. Trek de naald naar onder uit de naaldstang (6).
4. Wanneer u van naaldsysteem 328 naar 794 of 7x23 wilt wisselen:
5. Plaats de nieuwe naald tot aan de aanslag in de naaldstang (6).
Bedieningshandleiding 911-211 - 05.0 - 08/2019
WAARSCHUWING
Risico op verwondingen als gevolg van spitse
delen!
Risico van steekwonden.
Voordat u de naald vervangt, dient de machine
uitgeschakeld te zijn.
AANWIJZING
Risico op materiële schade!
Schade aan de machine en draad door foutieve grijperafstand.
Bij het wisselen naar een andere naaldsterkte, moet u de afstand
tussen de grijper en de naald aanpassen.
positie heeft bereikt.
Draai stelschroef (5) los en verwijder cilinderpen (2).
Wanneer u van 794 of 7x23 naar 328 wilt wisselen, steekt u
cilinderpen (2) in het gat en schroeft u stelschroef (5) vast.
①
②
(4) - Stelschroef
(5) - Stelschroef
(6) - Naaldstang
⑥
⑤
④
③
21
