7.6.9 Functievoorbeelden van start/
stop-overgangen
Een extra pomp starten

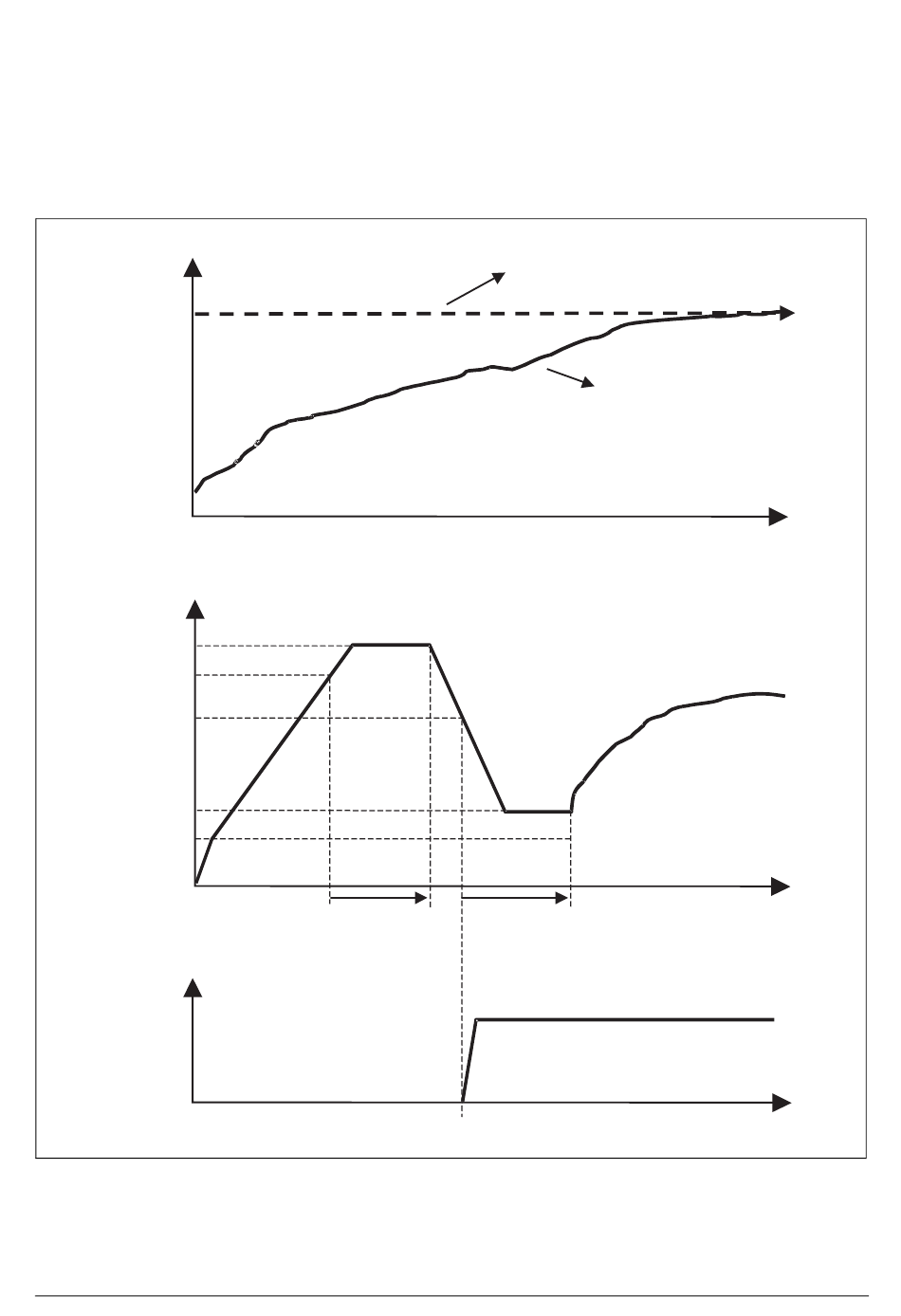

Deze afbeelding laat een mogelijke sequentie zien met alle
betrokken niveaus en functies wanneer een extra pomp
wordt gestart met behulp van de pompregelrelais. Het
starten van de tweede pomp wordt geregeld door een van de
Flow
Masterpomp
Toerental
Max Toeren
[343]
Start met
transfertoerental
[39E]
Min Toerent
[341]
2e pomp
Toerental
Afb. 93 Tijdsverloop voor starten van extra pomp.
CG Drives & Automation 01-7491-03r1
Bovenband
Onderband
Startvertraging [399] Insteltijdstart [39D]
Startcommando
relaisuitgangen. Het relais in dit voorbeeld start de pomp
D.O.L. (Direct On Line). Natuurlijk kan ook andere start/
stop-apparatuur, zoals een softstarter, worden aangestuurd
door de relaisuitgang.
Ref Inst/Kijk. [310]
Feedback Flow
Starthelling hangt af van startmethode
tijd
tijd
tijd
Hoofdfuncties
83
