INSTALLATIE AFTAK-TUSSENAS
De aftak-tussenas wordt vastgemaakt tussen de trekker en de versnellingsbak van de
machine om het vermogen dat nodig is om met de machine te werken over te brengen –
het is belangrijk om de juiste aslengte te bereiken om het risico van 'de grond raken' te
voorkomen wanneer de machine wordt geheven of lager wordt gezet.
De procedure voor meten en inkorten van de as is als volgt:

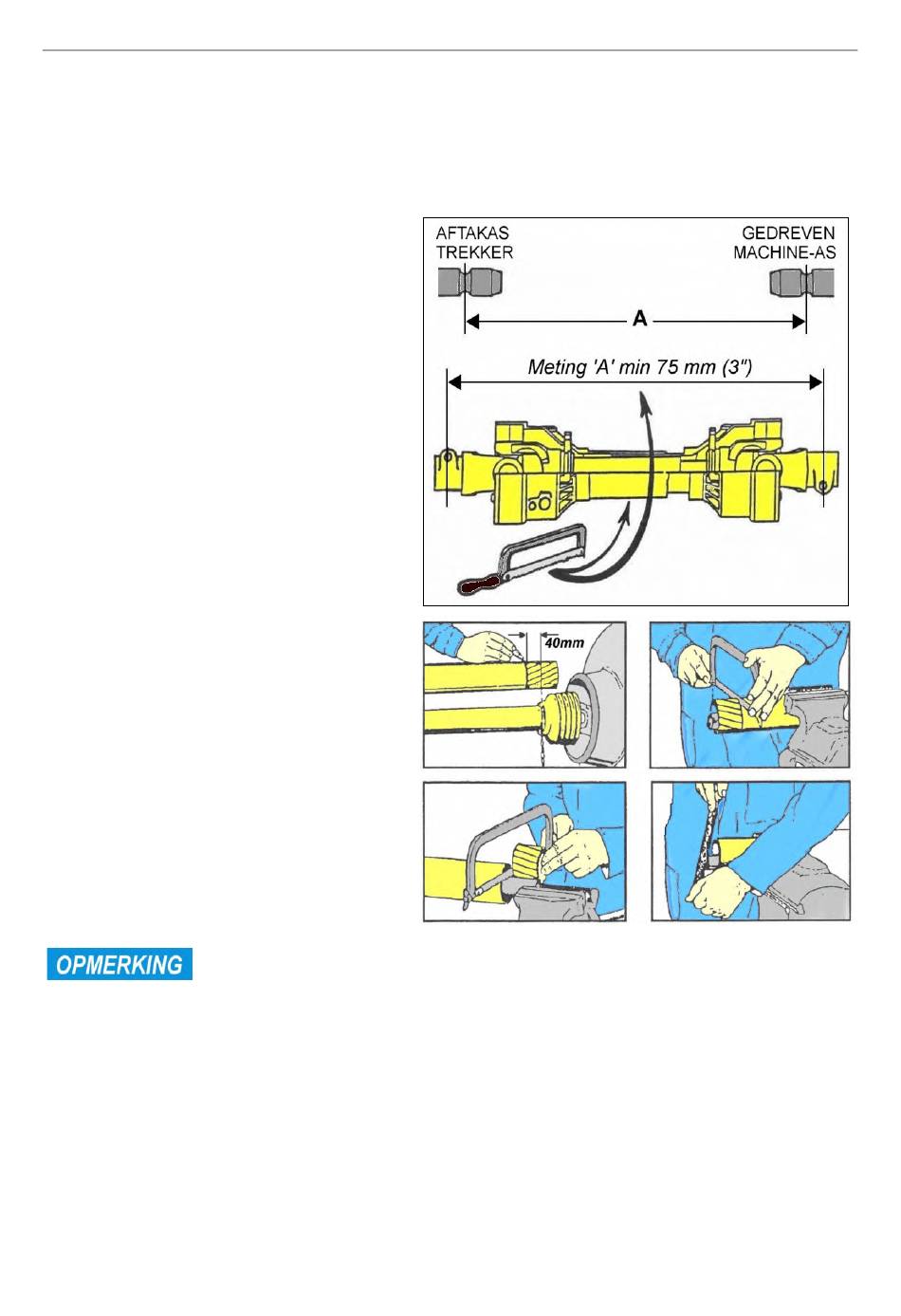

Meten van de aftakas
Meet, met de machine in de werkstand
verbonden
aan
de
trekker,
de
horizontale afstand 'A' van de aftakas
van de trekker naar de gedreven as op
de versnellingsbak van de machine en
trek 75 mm (3 inch) af – dit getal is de
vereiste aslengte.
Plaats de volledig gesloten aftakas op
de grond en meet de totale lengte, als
de as korter is dan de vereiste lengte
kunt u hem gebruiken zonder dat het
nodig is hem in te korten - aangenomen
dat er minimaal 150 mm (6 inch)
overlap is wanneer hij is aangebracht.
Als de as langer is, trek dan de vereiste
aslengte plus 75 mm (3 inch) af - het
resulterende getal is de overtollige
lengte die van elke helft van de as moet
worden afgenomen.
Snijden van de aftakas
Scheid de twee helften en verkort met
gebruik van de hierboven verkregen
maten zowel de kunststof schermen als
de binnenste stalen profielbuizen van
elke as met deze maat. Ontbraam de
afgekorte buizen met een vijl om ruwe
of scherpe randen te verwijderen en
maak grondig schoon om vijlsel te
verwijderen vóór smering, assemblage
en montage van de as.
Voor later gebruik met verschillende trekkers moet de as opnieuw
worden gemeten om de geschiktheid te controleren – er moet een minimale asoverlapping
van 150 mm (6 inch") bestaan.
Onderhoud
Om de levensduur van de aftakas te verlengen moet hij periodiek worden gecontroleerd,
schoongemaakt en gesmeerd – zie de sectie Onderhoud aftakas voor meer informatie
over dit onderwerp.
