2 – Installatie
De CNC monteren
Patronen met bevestigingsgaten aan de onderkant van de CNC
De EDGE Pro HyPath CNC bevat 10 bevestigingsgaten aan de onderkant van de behuizing voor montage van de CNC
op de snijtafel. Bevestig de montageschroeven in de gaten die de meeste stabiliteit voor uw CNC bieden tijdens het
bedienen van uw tafel.

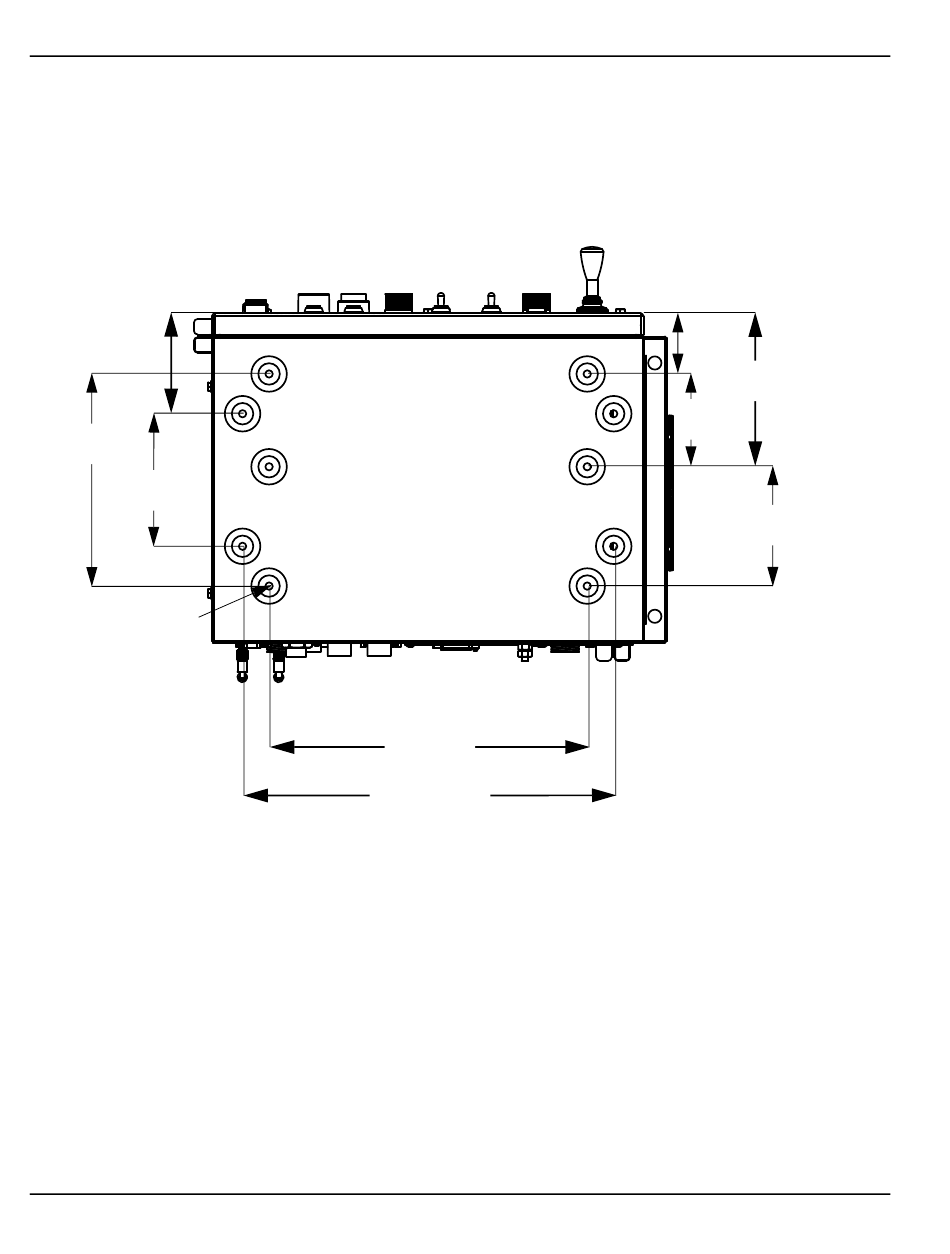

Figuur 9 Patroon met bevestigingsgaten op EDGE Pro HyPath CNC
94 mm
203 mm
127 mm
Gebruik M6 x 1
hardware.
(10 plaatsen)
Maximale lengte van
binnenbehuizing mag
7,8 mm niet
overschrijden.
52
305 mm
356 mm
EDGE Pro HyPath CNC Gebruikershandleiding 807625
58 mm
148 mm
89 mm
109,2 mm
