Aansluiten
Nederlands

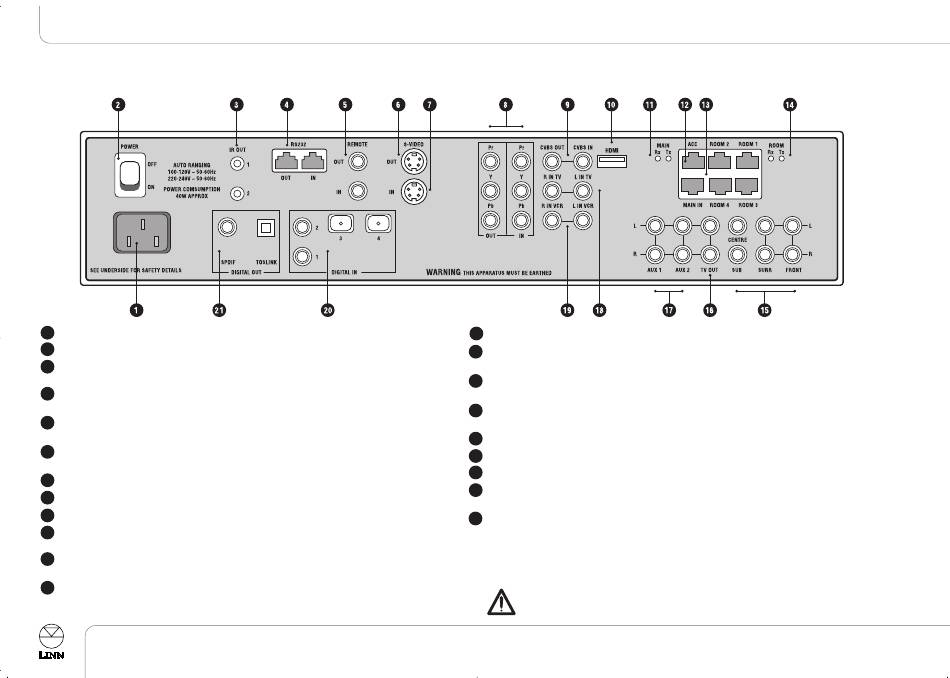

Achterzijde - Phono-versie
I I n n g g a a n n g g n n e e t t s s p p a a n n n n i i n n g g s s k k a a b b e e l l
1
A A a a n n / / u u i i t t - - s s c c h h a a k k e e l l a a a a r r
2
I I R R O O U U T T 1 1 e e n n 2 2 Infrarood repeater-connectors. Met behulp van de afstandsbediening
3
kunt u randapparaten bedienen die infraroodsignalen kunnen ontvangen.
R R S S 2 2 3 3 2 2 I I N N e e n n O O U U T T Ingang/uitgang om het apparaat te bedienen via een computer of
4
touch-screen interface.
R R E E M M O O T T E E I I N N e e n n O O U U T T Ingang/uitgang om het apparaat te bedienen als onderdeel van
5
een KNEKT-systeem.
S S - - V V I I D D E E O O O O U U T T Voor een verbinding met een beeldapparaat dat S-videosignalen
6
accepteert.
S S - - V V I I D D E E O O I I N N Voor een verbinding met een videorecorder met een S-video-uitgang.
7
Y Y P P r r P P b b I I N N e e n n O O U U T T Componentingang en -uitgang.
8
C C V V B B S S I I N N e e n n O O U U T T Composiet video ingang en uitgang.
9
H H D D M M I I Voor een verbinding met een beeldapparaat met een digitale HDMI of DVI/HDCP-
10
ingang.
M M A A I I N N R R X X T T X X Geeft aan of er signalen worden verzonden tussen de apparaten die
11
deel uitmaken van een KNEKT-systeem.
A A C C C C Ingang voor accessoires. Voor de installatie van de UNIDISK SC in een KNEKT
12
systeem of voor een infrarood repeater.
UNIDISK SC PLAYER
Gebruikershandleiding
M M A A I I N N I I N N , , R R O O O O M M 1 1 - - 4 4 Voor de verbinding van apparaten in een KNEKT-systeem.
13
14
R R O O O O M M R R X X T T X X Geeft aan of er signalen worden verzonden tussen de apparaten die
deel uitmaken van een KNEKT-systeem.
15
R R e e g g e e l l b b a a r r e e L L i i j j n n u u i i t t g g a a n n g g e e n n Lijnuitgangen voor rechtstreekse aansluiting op een
eindversterker en subwoofer.
T T V V O O U U T T Lijnuitgang (vast) voor aansluiting op een beeldapparaat met
16
volumecontrole of op een externe voorversterker.
17
A A U U X X 1 1 e e n n 2 2 Analoge ingangen voor extra apparaten.
18
R R I I N N T T V V , , L L I I N N T T V V Voor aansluiting op de audio-uitgangen van een televisietoestel.
R R I I N N V V C C R R , , L L I I N N V V C C R R Voor aansluiting op de audio-uitgangen van een videorecorder.
19
D D I I G G I I T T A A L L I I N N 1 1 - - 4 4 Twee SPDIF (elektrische) en twee TOSLINK (optische) digitale
20
ingangen voor extra apparaten.
D D I I G G I I T T A A L L O O U U T T S S P P D D I I F F e e n n T T O O S S L L I I N N K K Voor aansluiting op apparaten met een digitale ingang.
21
Opmerking:
Audiosignalen van Super Audio CD's en DVD-audiodiscs worden alleen als analoge signalen uitgevoerd.
Voor deze discs vindt er geen uitvoer plaats via de digitale uitgangen.
Alvorens stekkers aan de achterzijde van de UNIDISK SC te verwijderen of aan te sluiten, dient u
steeds de netspanningsstekker uit het stopcontact te verwijderen. Doet u dit niet, dan kunnen er
stroomstoten ontstaan die de UNIDISK SC en andere onderdelen in uw AV-systeem kunnen
beschadigen.
