I N S TA L L AT I E H A N D L E I D I N G

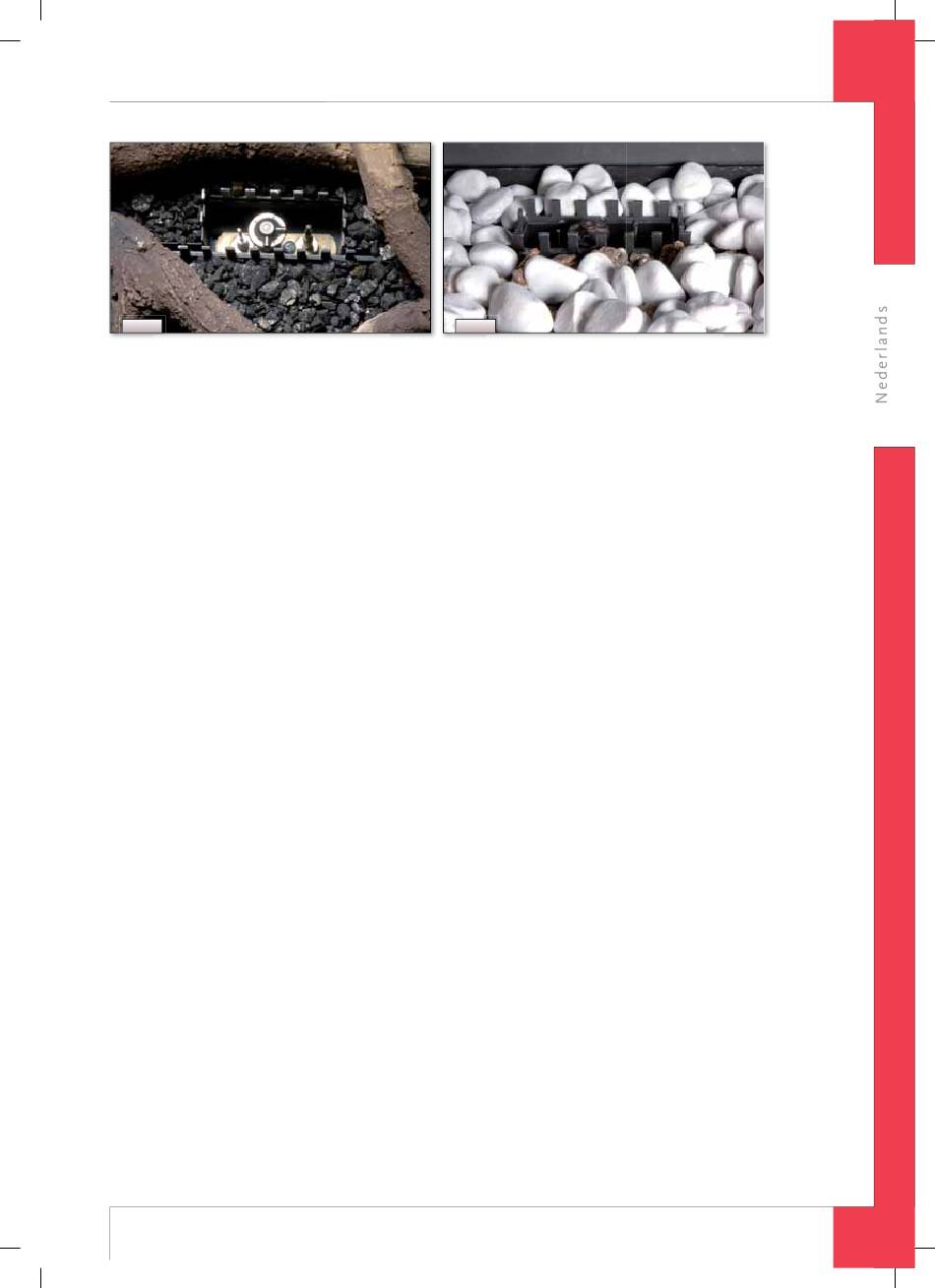

Foto 9
➠
Plaats de restrictieschuif;
➠
Stel de afstand van de restrictie in met bijgeleverde mal (zie
- 47 mm afstand wordt ingesteld m.b.v. mal;
- 56 mm afstand wordt ingesteld m.b.v. mal.
➠
Zet de restrictieschuif vast m.b.v. de inbusbout (U);
➠
Plaats de middelste plaat weer terug.
6.8.2 Luchtinlaatgeleiders (L)
De luchtinlaatgeleiders (L) bevinden zich aan de onder(zij)kant van de bak (M) rondom de brander.
Ga bij het verwijderen als volgt te werk (zie
➠
Draai de 4 parkers (K) uit de bak rondom de brander (M)
➠
Neem de bak rondom de brander uit het toestel;
➠
Draai de parkers (N) los en verwijder deze;
➠
Verwijder de luchtinlaatgeleiders;
➠
Plaats de bak rondom de brander terug in het toestel.
➠
Draai de 4 parkers (K) in de bak rondom de brander (M).
6.8.3 Primaire beluchting van de brander
De procedure voor het wijzigen van de primaire beluchting van de brander is afhankelijk van het gebruik van een
houtset of een kiezelset én van de gassoort (G25 of G20).
Als de bak rondom de brander uit het toestel is verwijderd kunt u de onderkant van de brander zien (zie
de onderkant bevinden zich 3 venturi pijpjes. Op de venturi pijpjes zit een smoorring bevestigd met een inbusbout.
Door de inbusbout los te draaien kan de positie van de smoorring worden gewijzigd.
Hieronder worden de procedures beschreven voor de houtset en de kiezelset in samenhang met de gassoort.
6.8.3.1 Toepassing van houtset
➠
Draai de 4 parkers (K) uit de bak rondom de brander (M);
➠
Neem de bak rondom de brander (M) uit het toestel;
➠
Draai de inbusbout (O) van een smoorring (P) los, (zie
➠
Draai de smoorring (P) bij gebruik van gas G25 zó, dat de gaten met de diameter van 6 mm recht voor de gaten van 10
mm in de venturi pijp staan, (zie
➠
Draai de inbusbout (O) in het schroefdraadgaatje boven het gat met diameter 6 mm;
➠
Draai de smoorring (P) bij gebruik van G20 zó, dat de gaten met de diameter van 10 mm recht voor de gaten van 10
mm in de venturi pijp staan, (zie
➠
Draai de inbusbout (O) in het schroefdraadgaatje boven het gat met diameter 10 mm;
➠
Zet de inbusbout (O) weer vast;
➠
Herhaal deze procedure voor de overige twee venturi pijpjes.
!Let op De smoorring (P) moet op de branderplaat (blijven) rusten.
➠
Plaats de bak rondom de brander (M) in het toestel;
➠
Draai de 4 parkers (K) in de bak rondom de brander (M).
6.8.3.2 Toepassing kiezelset
In de doos met de kiezelset heeft u twee mallen aangetroffen:
Eén met een dikte van 1,5 mm (Q) bij gebruik van gas G25 en één met een dikte van 3 mm (R) bij gebruik van G20.
➠
Draai de 4 parkers (K) uit de bak rondom de brander (M);
➠
Neem de bak rondom de brander (M) uit het toestel;
➠
Draai de inbusbout (O) van een smoorring (P) los, (zie
➠
Schuif de smoorring (P) omhoog (zie Fig.
95900502NL Install_NL.indd 13
95900502NL Install_NL.indd 13
Foto 10
Fig. 7
) volgens:
Fig. 8 en
9).
Fig. 9 en 10
);
Fig.10a
);
Fig.10b
);
Fig. 9 en 10
);
10c en 10d
);
Fig.
9). Aan
