LED status
LED
led status
GSM
snel knipperen
langzaam knipperen
GPS
uit
langzaam knipperen
snel knipperen
aan
PWR
uit
langzaam knipperen
snel knipperen
aan

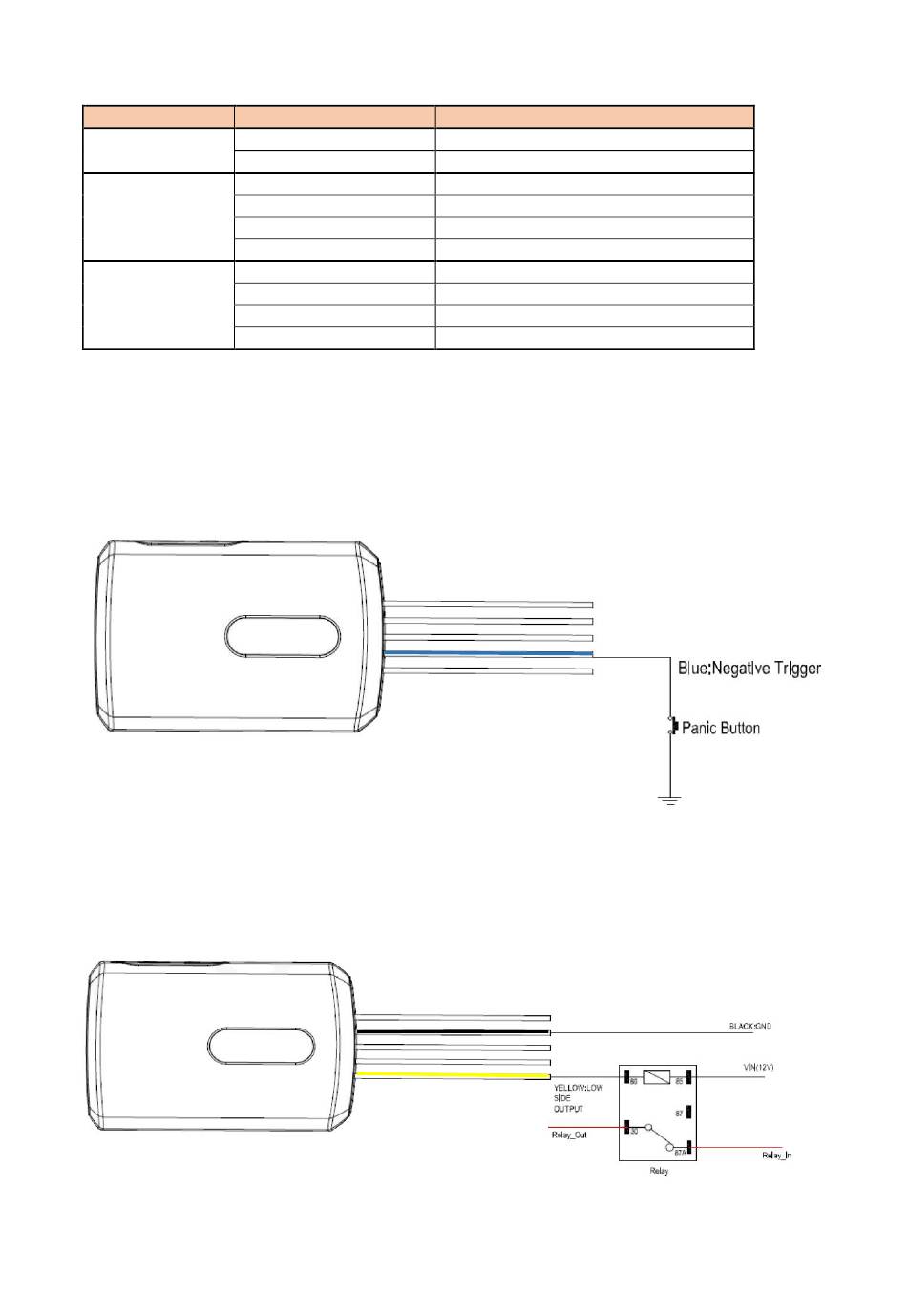

6. Extra aansluitingen (optioneel)
6.1 Digitale Ingang (Alleen voor de Guard en Eco)
Er is een algemene digitale ingang, deze draad is blauw. Deze ingang is "actief" als deze
naar de massa wordt geschakeld. Deze ingang kunt u b.v. gebruiken voor een paniekknop of
een vlotter en voor het aansluiten van de optionele privé/ zakelijk schakelaar.
6.2 Digitale uitgang (Alleen voor de Guard en Eco)
De digitale uitgang is beschikbaar via de gele draad. Deze uitgang schakelt naar massa, met
een maximale stuurstroom van 0,15A. Moet er een hogere stroom worden geschakeld dan
kan dat zoals afgebeeld in onderstaand schema met een extern relais.
Nederlands V1.1
Apparaat status
netwerk zoeken
verbonden
GPS uit
geen data
GPS zoeken
positie gevonden
geen externe voeding
accu spanning laag
accu laden
accu vol
Pagina 4 van 12
laatste wijziging: 20-03-2018
85
86
30
87A
