Montage van de muursteunen
1.1
Aftekenen van de gaten
Bij het monteren van het scherm moeten de twee muursteunen (A) zowel horizontaal als verticaal waterpas staan.
Maat X is de breedte van het scherm exclusief de zijkappen. Zorg ervoor dat minimaal 2 gaten in het midden van
een steen zitten. Gebruik eventueel een uitlijnkoord.
Teken de boorgaten van de muursteunen (A) zorg-
vuldig af op de muur volgens maat X en Y in figuur
1.2. Zorg ervoor dat de bovenste montagegaten in
het midden van een steen zitten. Gebruik eventueel
een uitlijnkoord.
X = Breedte van het scherm, exclusief zijkappen
Y = Kozijnhoogte plus minimaal 30 cm
A = Muursteunen, altijd 4 bouten gebruiken
B = Middensteun, bij schermen breder dan 450 cm
1.1
Boren van de gaten
Boor de montagegaten. Ons advies is te boren met
een 14 mm steenboor als het een muur van beton
of steen betreft. Gebruik bijpassende pluggen en
bouten van een goede kwaliteit. Monteer de muur-
steunen (A) en eventueel de middensteun(en) (B) en
draai de bouten goed vast. Monteer van de midden-
steun alleen het montageplaatje. Het verstelbare
deel wordt later teruggeplaatst.
1.3
Boren van het bedieningsgat
Heb je wandbediening en wil je deze binnen aansluiten? Meet dan de plaats van het bedieningsgat zorgvuldig uit.
Dit is afhankelijk van jouw persoonlijke voorkeur en situatie. Boor met een 10 mm boor naar binnen. Indien je
door de muur boort, is het raadzaam een plankje tegen de binnenzijde van de muur te houden om beschadigin-
gen van de muur te voorkomen.
Montagehandleiding
Verano Ipanema V280

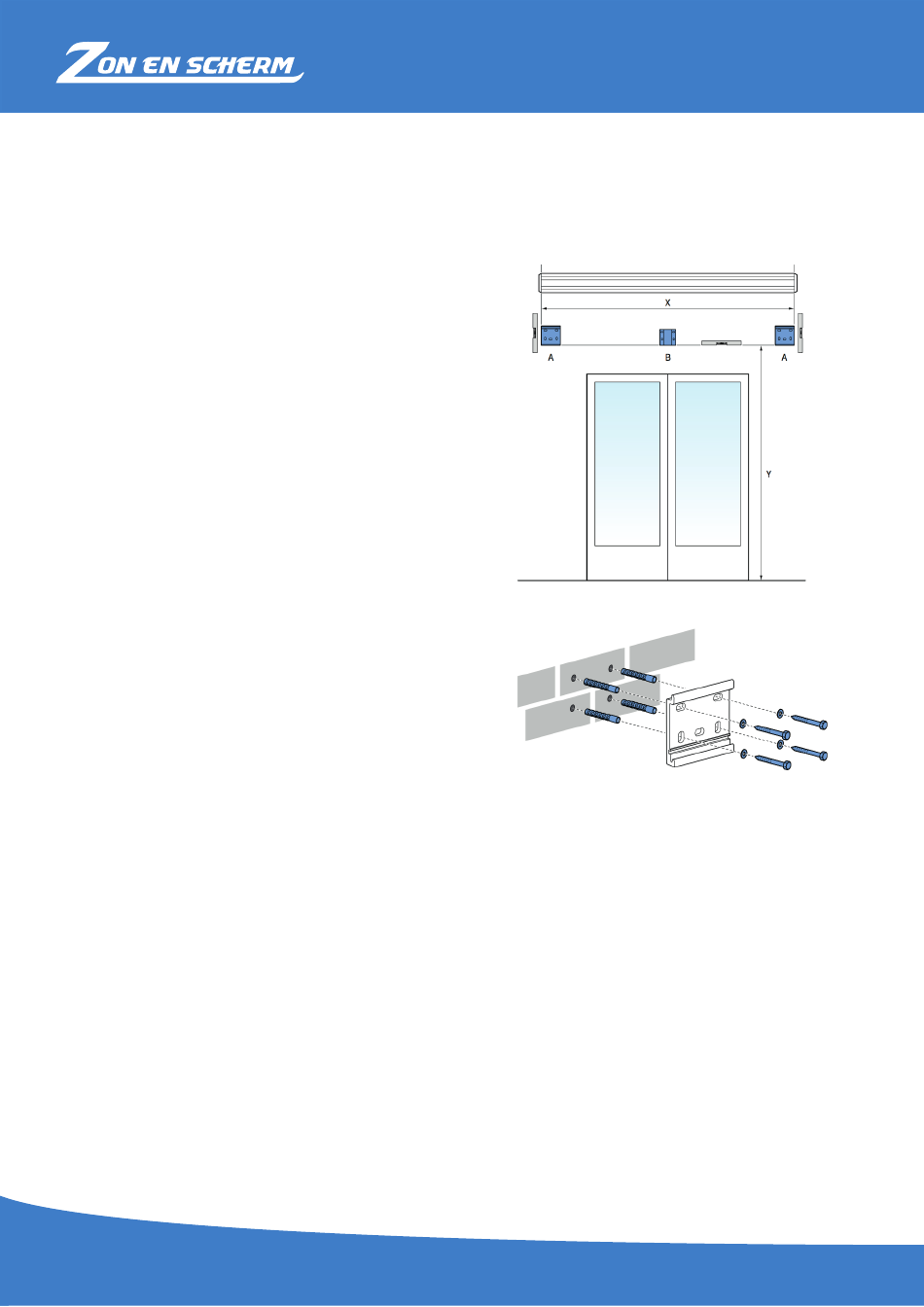

Fig. 1.1
Plaatsing muursteunen
Fig. 1.2
Monteren muursteunen
