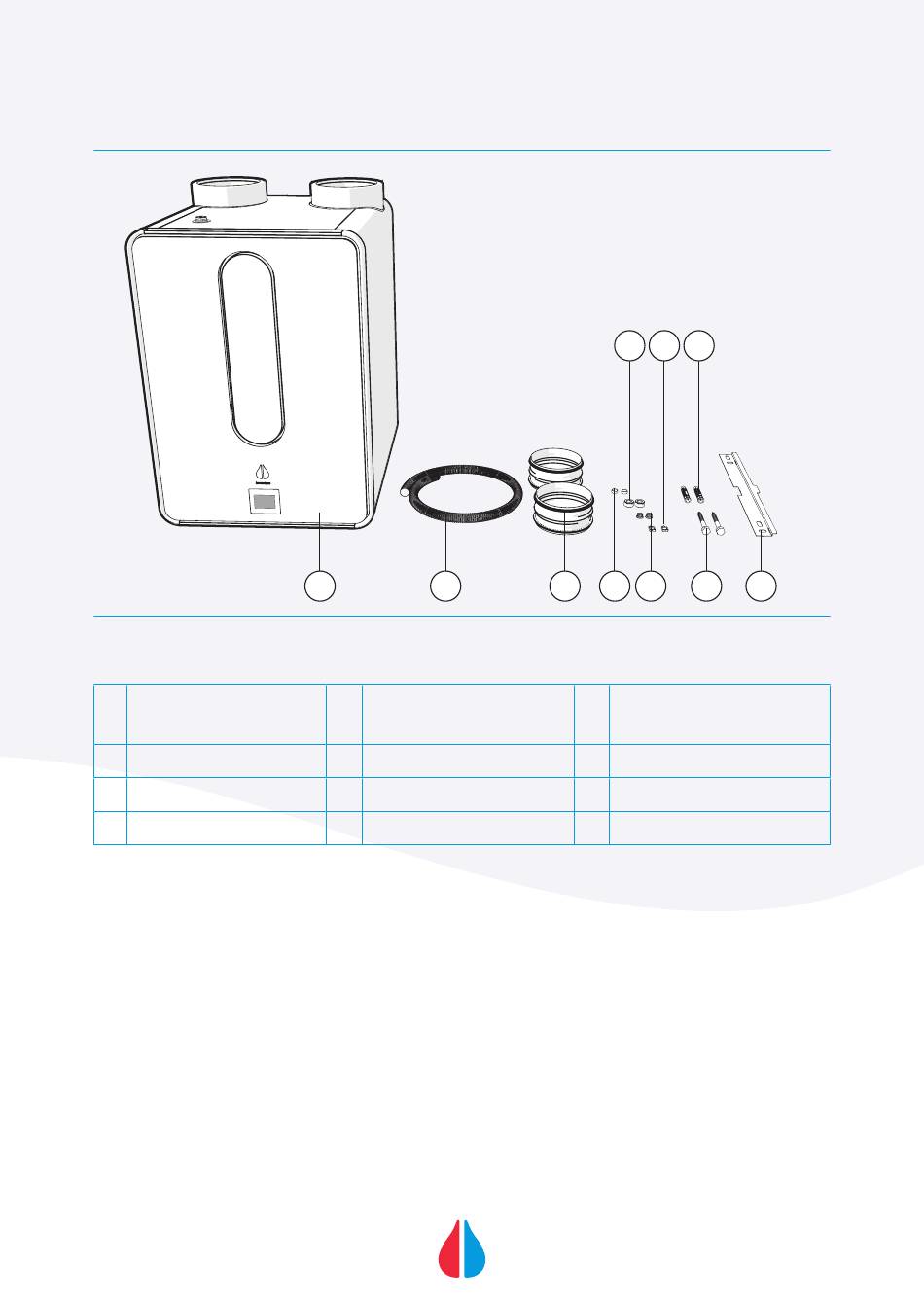

Verzamel de onderdelen die nodig zijn voor het installeren van de Modul-AIR (figuur 15):
Figuur 15
Alle benodigde onderdelen voor het installeren van de Modul-AIR
A Modul-AIR
B Condens afvoerslang
C Nisbus (2x)
D Knelring 15 mm (4x)
A
B
E
Verloop knel naar vlak
(4x)
F
Houtdraadbout (2x)
G Muurbeugel
H Wartel 15 mm knel (4x)
H
I
J
C
D
E
F
I
Borgclip (2x)
J
Fischer plug 12 mm (2x)
