36 | Auto QC² | Hardwarecomponenten Auto QC²
Element

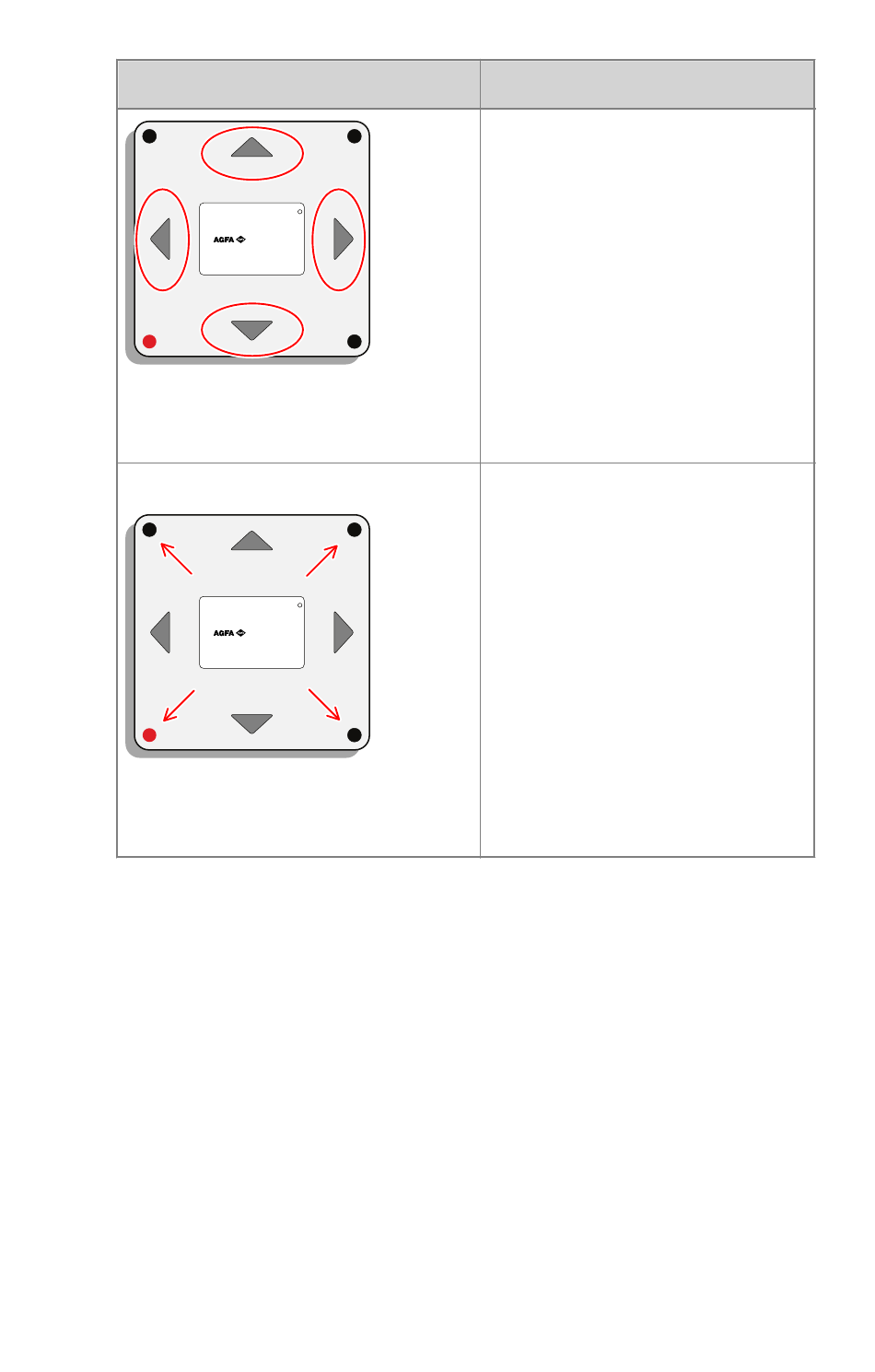

Afbeelding 13: Pijlen op
lichtveldindicator-doel.
3 zwarte merktekens - 1 rode schijf.
Afbeelding 14: Merktekens en schijf op
lichtveldindicator-doel.
Positioneren van het lichtveldindicator-doel:
1. Positioneer het positioneersjabloon.
2. Plaats de cassette op het positioneersjabloon.
3. Plaats het lichtveldindicator-doel op de cassette.
4. Let erop dat de rode stip van het lichtveldindicator-doel links onderaan zit.
5. Collimeer het lichtveld in het midden van de vier stippen.
2370C NL 20180330 1524
XXXXXXXX
TUBE
CENTERING
TARGET
XXXXXXXX
TUBE
CENTERING
TARGET
Functie
De zwarte merktekens bevatten 3
kleine, röntgenabsorberende
objecten.
Het metalen schijfje is bedekt met
een rode stip.
Deze bevinden zich telkens in een
van de vier hoeken van een
vierkant van 15 cm. Lichtvelden
moeten worden gepositioneerd op
deze (loden) ronde stippen.
