11.4 Plaatsing van de optionele Pebbleset (Zie Pag. 50 +51)
*
Strooi vermiculite gelijkmatig over branderbed. Zorg ervoor dat de waakvlam vrij blijft.
*
Leg een rij pebbles van middelgrote en grote afmeting aan de voorzijde op de branderplaat
*
Vul van voor naar achteren het branderbed op met kleine en middelgrote pebbles. Leg de pebbles op het bran-
derbed zo dicht mogelijk tegen elkaar aan.
*
Vul de achterzijde van de branderplaat met middelgrote en grote pebbles.
ZORG ERVOOR DAT DE WAAKVLAM VRIJ BLIJFT!
Na plaatsing van alle pebbles de ruit plaatsen en controleren op het juist ontsteken en goede verdeling
van vlambeeld.
11.5 Plaatsing van de optionele Carrara stenen (Zie Pag. 51)
*
Strooi vermiculite gelijkmatig over branderbed. Zorg ervoor dat de waakvlam vrij blijft.
*
Vul het branderbed en branderplaat netjes en gelijkmatig met de Carrara stenen.
*
Plaats de ruit terug in omgekeerde volgorde als dat deze uitgenomen is
11.6 Montagevoorschrift Optionele Lamellen
*
Neem branderplaat uit en plaats de lamellen zeer voorzichtig dit om schade aan de lak te voorkomen.
Hierna kan de houtset geplaatst worden.
11.7 Demontage zijruiten (zie pag 36, afb. F,G,H en I)
*
Neem afdeklijst uit toestel (F).
*
Vervolgens glaslatten achter, onder en boven lossen en glasruit voorzichtig uitnemen.
*
Bij montage ervoor zorg dragen dat glas deelnaden tussen zij– en voorruit goed aansluiten.

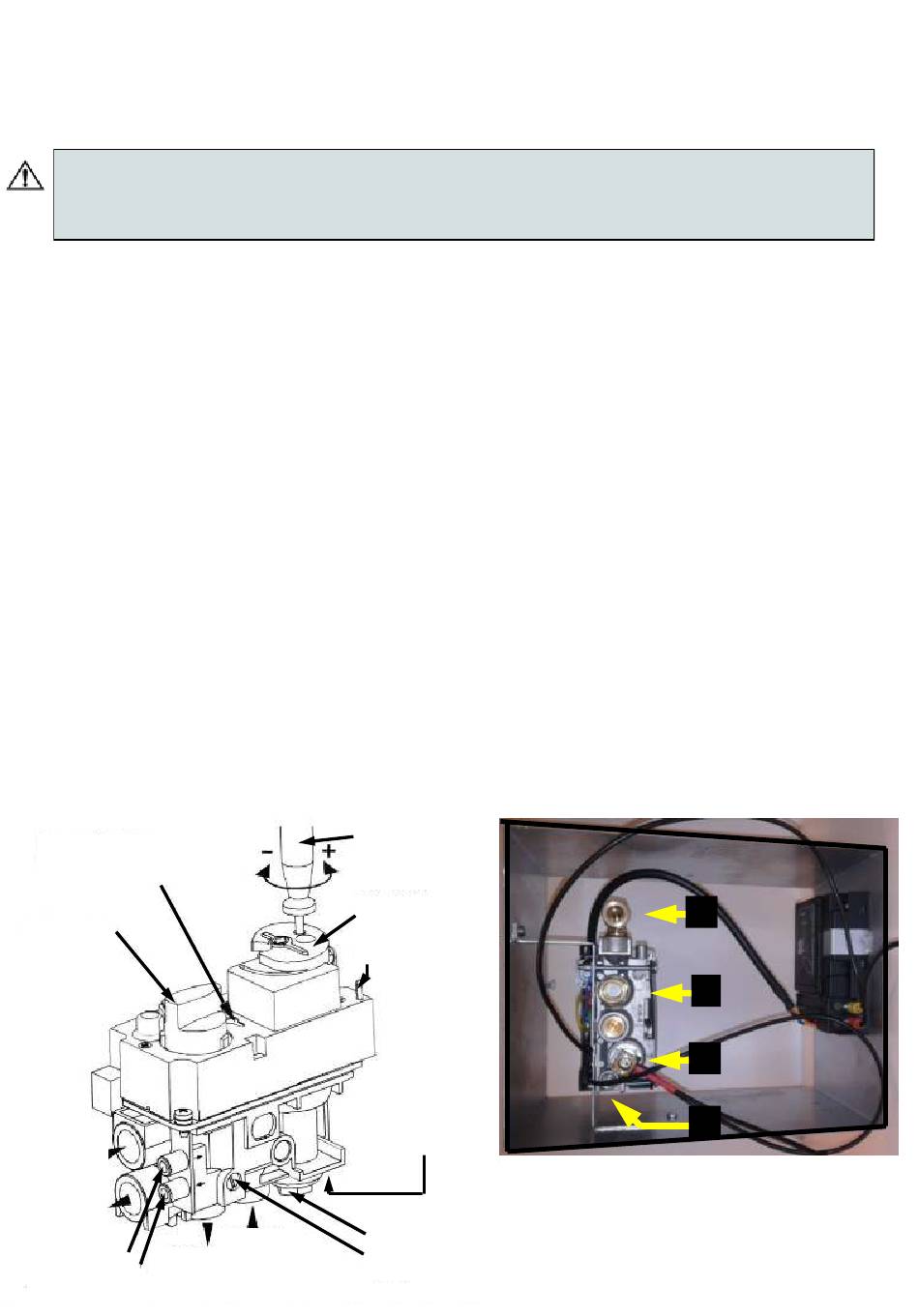

12. TECHNISCHE GEGEVENS GV60
Gas blok type
Branderautomaat type
Ontsteking
Gas aansluiting
Toestel categorie
Waakvlam
Verbrandingsgas afvoer en
Verbrandingsluchttoevoer
Stelschroef Branderdruk
Motorknop
Gas inlaat
Gas uitlaat
Gas inlaat druk
meetnippel
Gas uitlaat
Gas uitlaat druk
meetnippel
: Mertik GV60 M1-C5D3KL-0001
: G6R-P4-TAN3
: Afstand bediening en Piëzo ontsteking
: 3/8 " (Inwendig) A=Gas inlaat B=Gas uitlaat C=Thermokoppel aansluiting
D=Waakvlambrander aansluiting
: C11-C31-C91
: SIT 3 vlams
: Concentrisch: Ø100/ 150 mm of Ø130/200mm
Stelschroef
waakvlambrander
Bedieningsknop
Piëzo connector
(bij handbediening)
D= Waakvlambrander
aansluiting
C= Thermokoppel
aansluiting
Gas inlaat
Laagstand schroef
Pag.25
A
B
C
D
