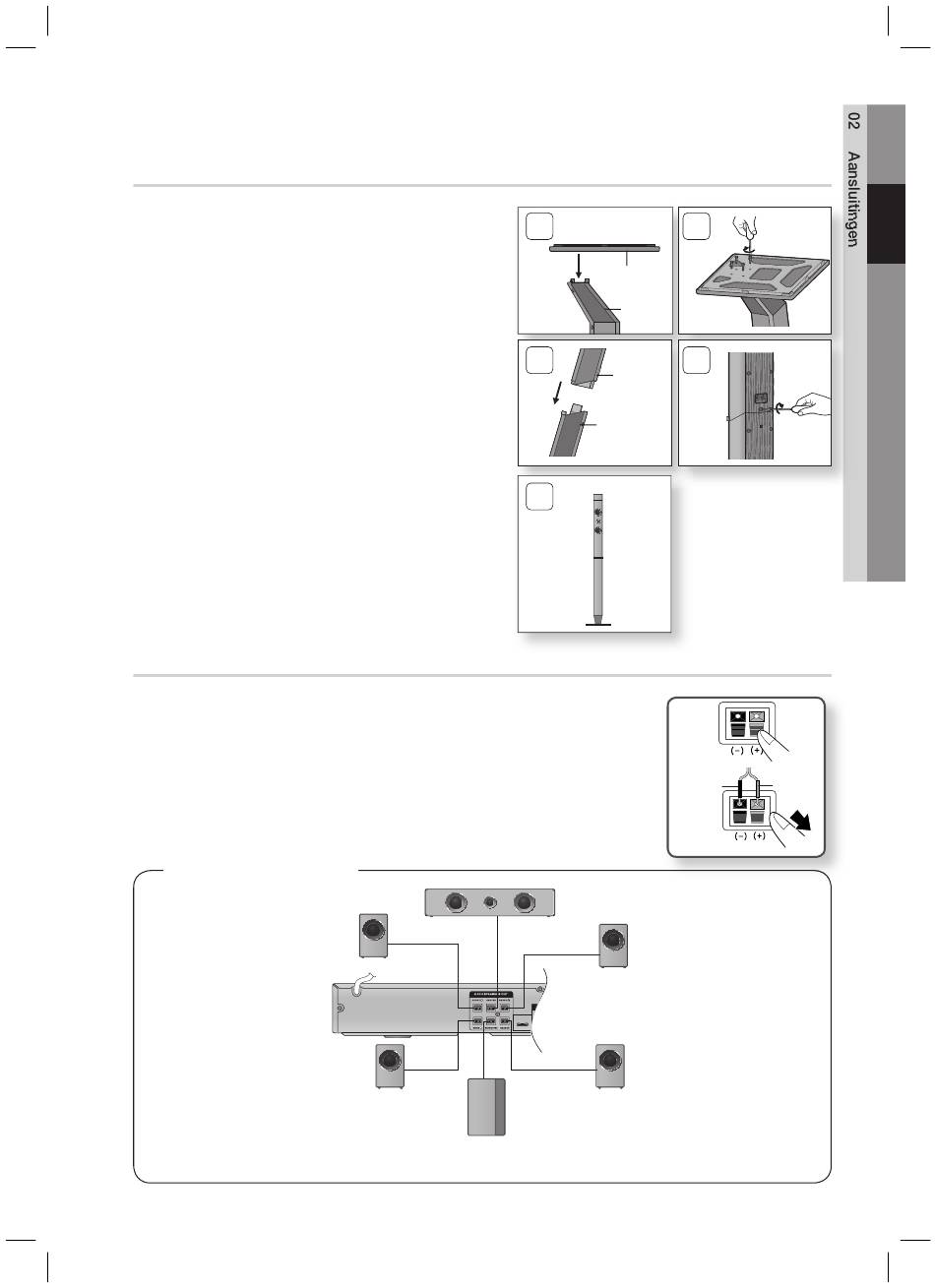

De luidsprekers op de Tallboy-standaard installeren
* Alleen HT-C553 - voorluidsprekers
* Alleen HT-C555 – voor-/achterluidsprekers
1.
Zet de standaardvoet ondersteboven en koppel deze
aan de standaard.
2.
Draai kleine schroeven (4*20, voor het bevestigen van de
standaard en het voetstuk) rechtsom met een
schroevendraaier in de vier gemarkeerde gaten, zoals in de
afbeelding wordt weergegeven.
!
LET OP : oefen niet te veel kracht uit indien u een
momentschroevendraaier gebruikt. Anders draait deze
door of kan deze beschadigd raken. (Momentschro-
evendraaier: onder 15 kgf.cm)
3.
Sluit de bovenste luidspreker aan op de gemonteerde
standaard.
4.
Draai een grote schroef (5*15 voor het bevestigen van
de luidspreker en de standaard) rechtsom met een
schroevendraaier in het gat op de achterkant van de
luidspreker.
5.
Nadat de luidspreker is geïnstalleerd, ziet het geheel
er zo uit. Volg deze stappen om een nog luidspreker
te installeren.
De luidsprekers aansluiten
1.
Druk het klepje van de ingang aan de achterkant van de luidspreker
omlaag.
2.
Plaats de zwarte kabel in de zwarte ingang (–) en de rode kabel in de rode
ingang (+) en laat het klepje los.
3.
Sluit de snoeren aan op de luidsprekeringangen aan de achterzijde van het
product door de juiste kleuren met elkaar te verbinden.
Voor de HT-C550
Voorluidspreker (R)
Achterluidspreker (R)
* Zie pagina 16 voor de luidsprekers van HT-C553/C555.
HT-C550-ELS_NL-0610.indd 17
HT-C550-ELS_NL-0610.indd 17
1
Standaardvoet
Standaard
3
Luidspreker
Standaard
5
Zwart
Middenluidspreker
Voorluidspreker (L)
DIGITAL
AUDIO IN
OPTICAL
iPod
Achterluidspreker (L)
Subwoofer
Nederlands
2
4
Rood
17
